￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 3 Installation
872 Extension Module Suppression ￭￭￭￭￭￭￭￭ 15
3.4 Peristaltikpumpe
3.4.1 Prinzip der Peristaltikpumpe
Die Peristaltikpumpe wird für das Fördern von Probe- und Hilfslösungen
eingesetzt. Sie kann in beide Richtungen drehen.
Die Peristaltikpumpe fördert Flüssigkeiten nach dem Verdrängungsprinzip.
Der Pumpschlauch wird zwischen den Rollen (4-3) und der Schlauchkas-
sette (4-5) eingeklemmt. Im Betrieb rotiert der Peristaltikpumpen-Antrieb
die Rollennabe (4-2), sodass die Rollen (4-3) die Flüssigkeit im Pump-
schlauch vorantreiben.
6
1 4
3
2
5
7

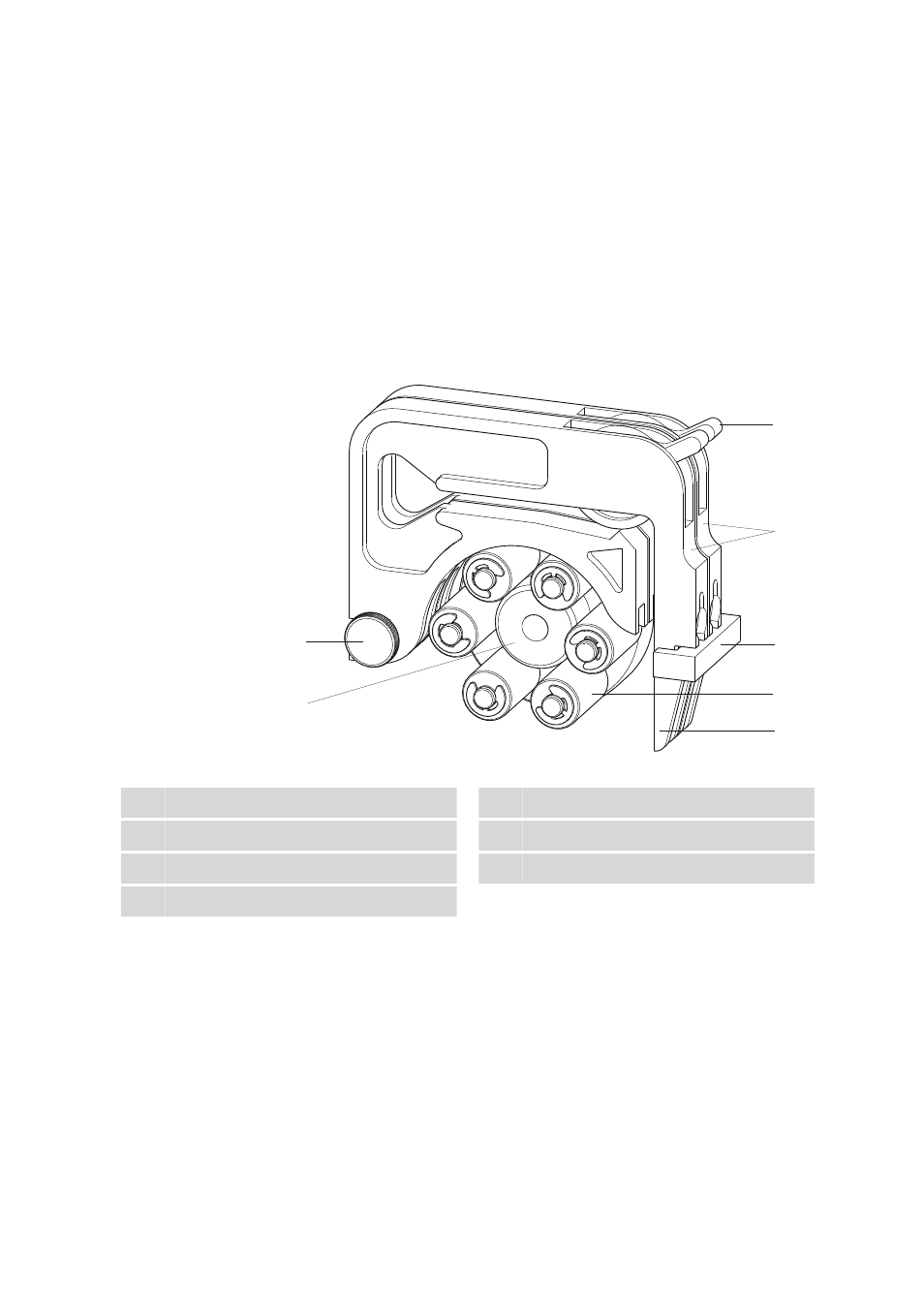

Abbildung 4 Peristaltikpumpe
1 Rändelschraube in Halterungsnocken 2 Rollennabe
3 Rollen 4 Kassettenhalter
5 Schlauchkassetten 6.2755.000 6 Anpresshebel
7 Schnapphebel
