4 Installation
920 Absorber Module
￭￭￭￭￭￭￭￭
67
3
Port 3
Zum Anschliessen der Probenschleife.
4
Port 4
Zum Anschliessen der Kapillare zum Ionen-
chromatographen.
5
Port 5
Zum Anschliessen der Kapillare vom Aus-
gang der Metrosep I Trap-Säule.
6
Port 6
Zum Anschliessen der Probenschleife.
Ventil-Positionen
Das 6-Port-Ventil kann zwei Ventilpositionen einnehmen:
1
2

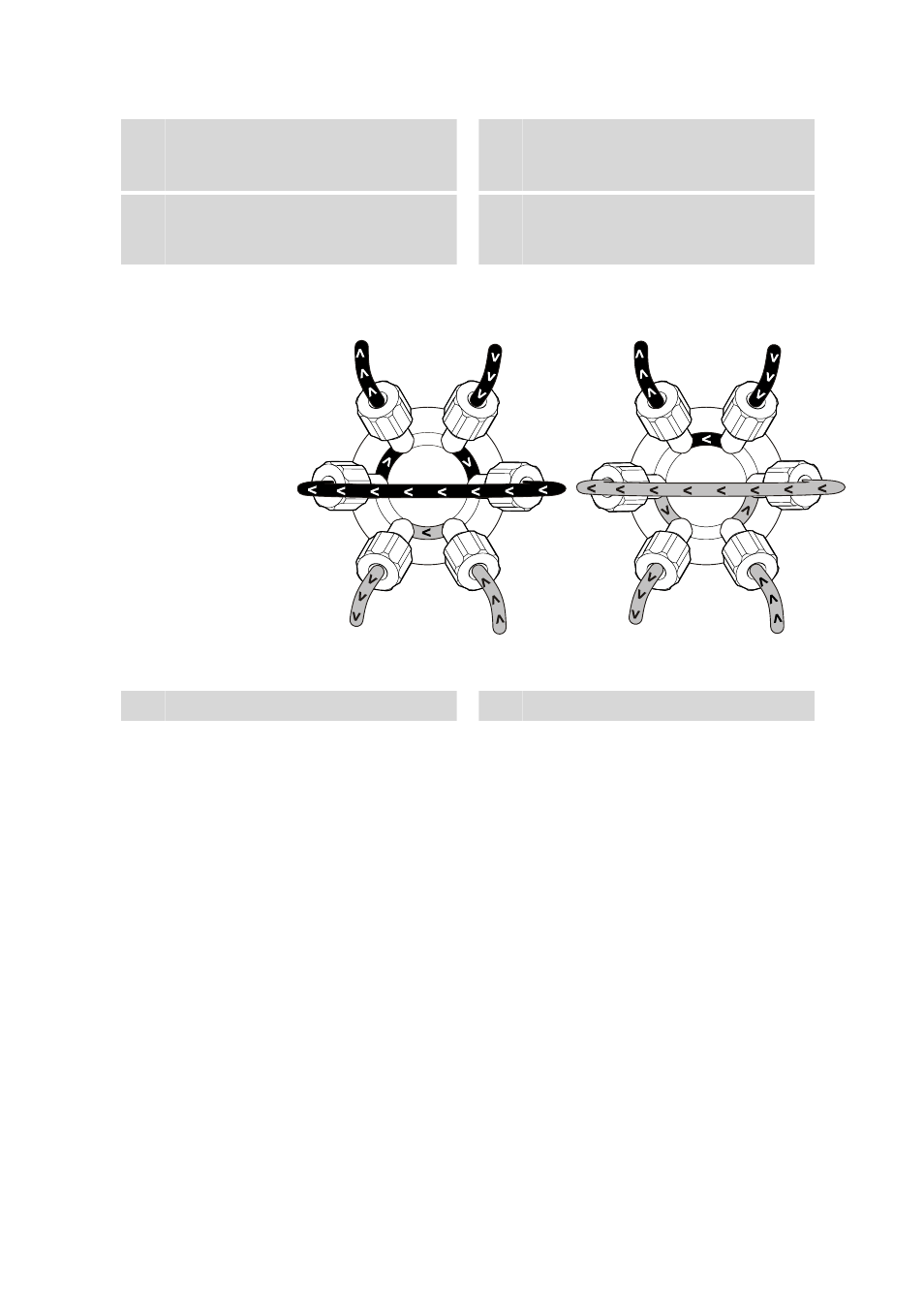

Abbildung 20
6-Port-Ventil – Ventilpositionen
1
Füllen
2
Injizieren
￭
Füllen
In der Position Füllen sind die Ports 2 und 3, 4 und 5 sowie 6 und 1
miteinander verbunden.
Die Probe fliesst durch den Port 1 ins 6-Port-Ventil hinein, durch die
Probenschleife hindurch und durch den Port 2 aus dem 6-Port-Ventil
heraus in den Abfallbehälter.
Gleichzeitig fliesst die Transferlösung durch den Port 5 ins 6-Port-Ventil
hinein und direkt durch den Port 4 wieder hinaus.
In dieser Ventilposition wird die Probenschleife mit der Probe gefüllt.
