2.2 Breakout Box – Frontseite

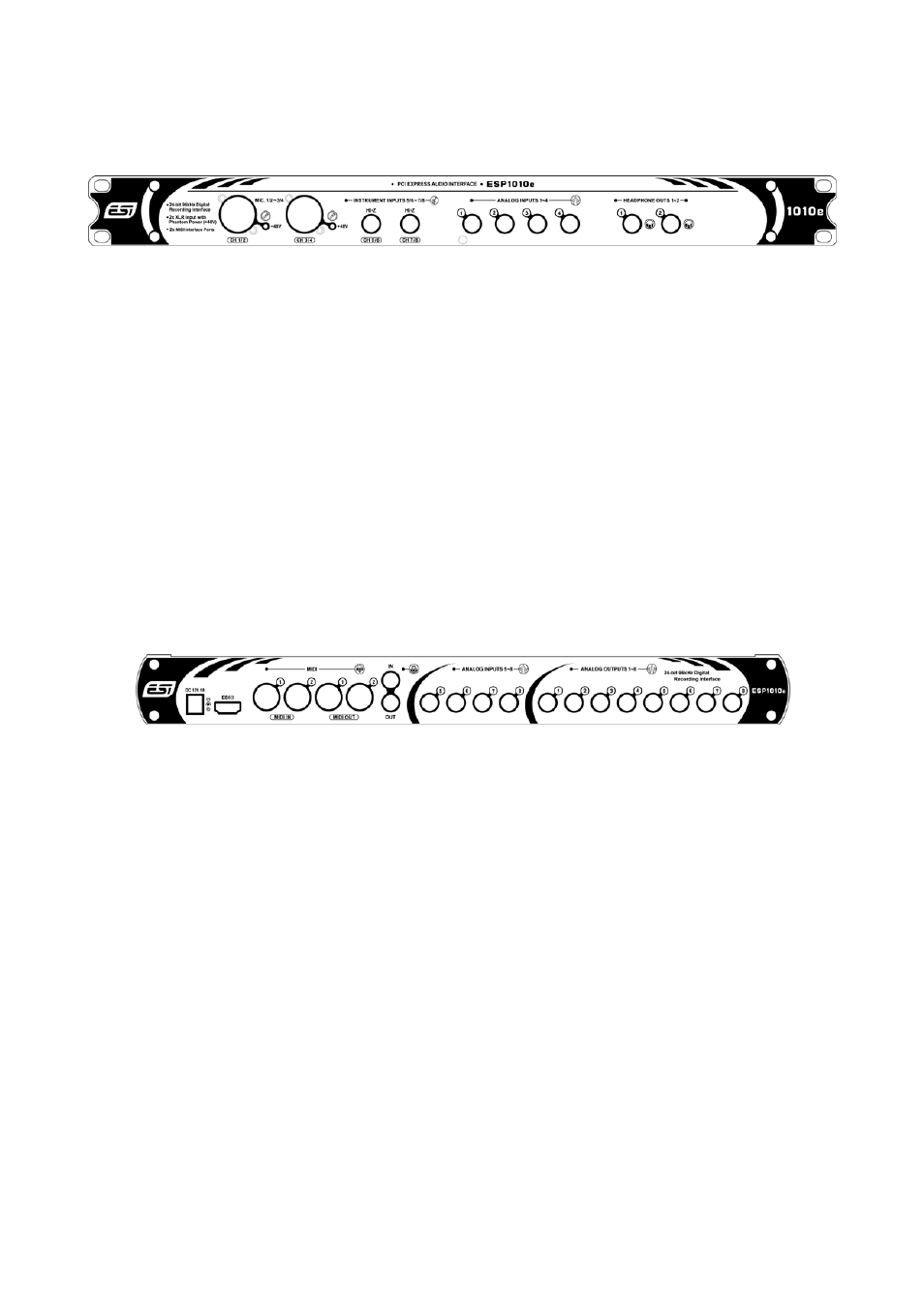

Die Vorderseite bietet von links nach rechts die folgenden Anschlüsse:
Mikrofoneingang Kanal 1/2 und Kanal 3/4: 2 Mikrofoneingänge mit XLR-Anschluss für
dynamische und Kondensatormikrofone. Wenn der erste Mikrofoneingang verwendet wird, wird
das Signal über Kanal 1 und 2 aufgezeichnet. Das Signal vom zweiten Mikrofoneingang wird über
Kanal 3 und 4 aufgezeichnet.
Hi-Z Instrumenteneingang Kanal 5/6 und Kanal 7/8: 2 Hi-Z Instrumenteneingänge für Gitarren.
Wenn der erste Hi-Z Eingang verwendet wird, wird das Signal über Kanal 5 und 6 aufgezeichnet.
Das Signal vom zweiten Hi-Z Eingang wird über Kanal 7 und 8 aufgezeichnet.
Analoge Line-Eingänge Kanal 1 bis 4: 4 Eingänge mit Line-Pegel für reguläre Line-Signale für
die Aufnahme über Eingangskanal 1 bis 4.
Kopfhöreranschlüsse 1 & 2: zwei unabhängige Stereo-Kopfhörerausgänge für das Mithören des
Mastersignals.
2.3 Breakout Box – Rückseite
Die Rückseite bietet von links nach rechts die folgenden Anschlüsse:
DC 12V 1A Stromanschluss: Sie können optional über ein (nicht mitgeliefertes) 12V Gleich-
spannungsnetzteil über diesen Anschluss ESP1010e mit Strom versorgen, wenn eine stabile +48V
Spannungsversorgung für die Phantomspeisung der beiden Mikrofoneingänge notwendig ist.
Beachten Sie, dass dies nicht immer notwendig ist.
EDI II Anschluss: nutzen Sie diesen Anschluss, um die externe 19"-Box mit der PCIe-Karte der
ESP1010e zu verbinden (siehe Abschnitt 2.1 in diesem Handbuch).
MIDI In und MIDI Out Anschlüsse: 2 unabhängige MIDI Eingänge und 2 unabhängige MIDI
Ausgänge für Standard-MIDI-Singale mit 16 Kanälen pro Port.
S/PDIF Digital Ein- & Ausgangsanschlüsse: 2 Cinch-Anschlüsse, für S/PDIF Ein- (oben) und
S/PDIF Ausgang (unten). Verbinden Sie diese Anschlüsse mit S/PDIF-kompatiblem Equipment.
Analoge Line-Eingänge Kanal 5 bis 8: 4 Eingänge mit Line-Pegel für reguläre Line-Signale für
die Aufnahme über Eingangskanal 5 bis 8.
Analoge Line-Ausgänge Kanal 1 bis 8: 8 Ausgänge mit Line-Pegel für reguläre Line-Signale für
die Wiedergabe über Ausgangskanal 1 bis 8.
