Hinteres anschlussfeld, Bezeichnungen und funktionen – Marantz PM-11S2 Benutzerhandbuch
Seite 10
9
DEUTSCH
BEZEICHNUNGEN UND
FUNKTIONEN
GRUNDLEGENDE
ANSCHLÜSSE
GRUNDFUNKTIONEN
ERWEITERTE ANSCHLÜSSE
ERWEITERTE FUNKTIONEN
FEHLERSUCHE
ANDERE
BEZEICHNUNGEN UND
FUNKTIONEN
BEZEICHNUNGEN UND FUNKTIONEN
AC IN
3
1
2
3
1
2
qwe
r
t y
u
i
o
!0
!1
!2

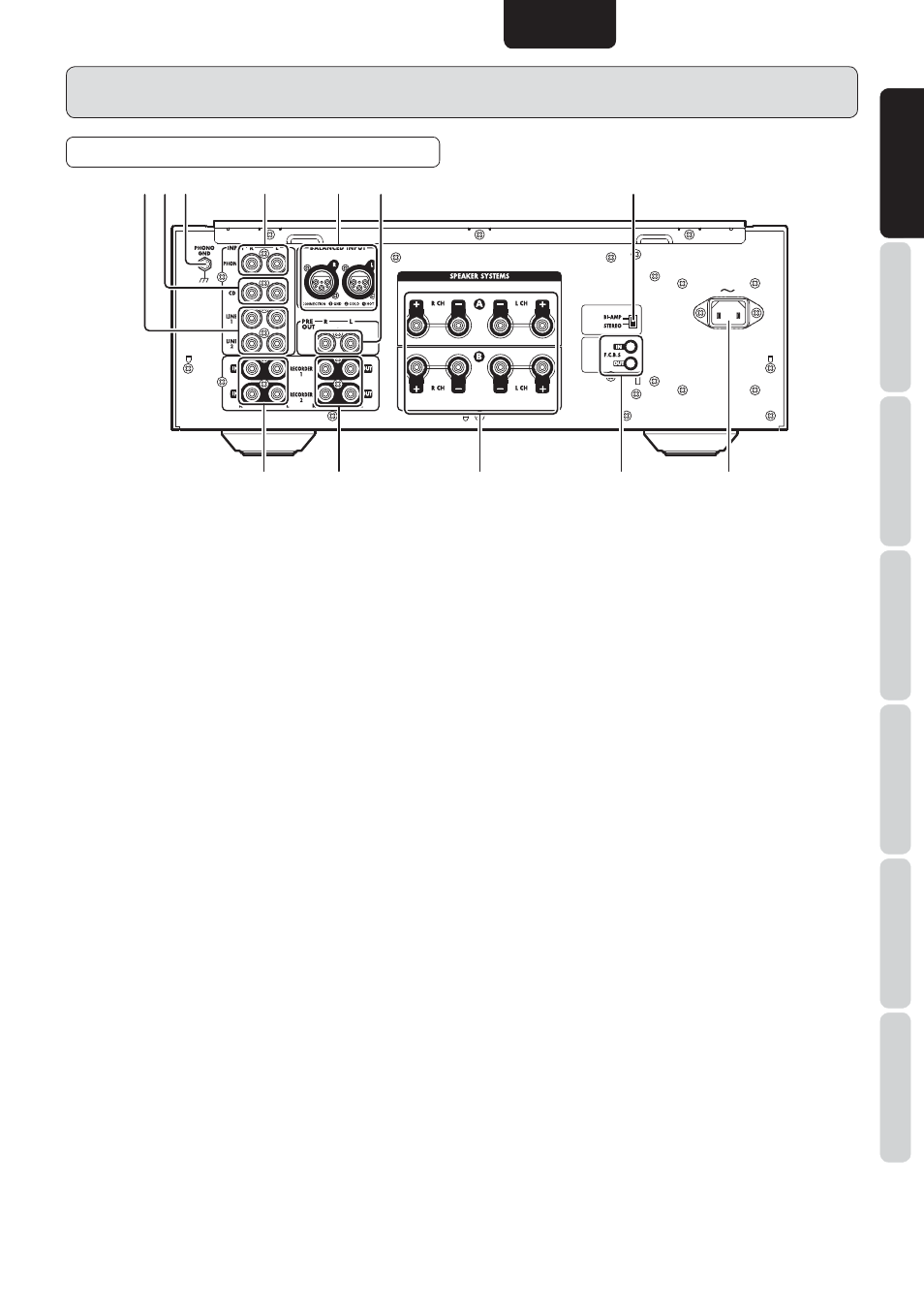

HINTERES ANSCHLUSSFELD
q LINE 1/2-Eingangsbuchsen
D i e s e B u c h s e n d i e n e n z u m A n s c h l u s s d e r
Ausgangsbuchsen eines Tuners, DVD-Players, etc.
w CD-Eingangsbuchsen
D i e s e B u c h s e n d i e n e n z u m A n s c h l u s s d e r
Ausgangsbuchsen eines Super Audio CD Players etc.
e PHONO GND-Anschluss
Schließen Sie hier das Massekabel eines analogen
Plattenspielers an.
r PHONO-Eingangsbuchsen
Diese Buchsen dienen zum Anschluss eines analogen
Plattenspielers.
Es können sowohl MC- als auch MM-Kassetten verwendet
werden. Stellen Sie daher die PHONO MC-Taste auf dem
vorderen Bedienfeld entsprechend dem verwendeten
Kassettentyp ein.
t SYMMETRISCHE Buchsen (BALANCED)
Diese Buchsen dienen zum Anschluss der symmetrischen
Ausgangsbuchsen eines Super Audio CD-Players etc.
y PRE OUT-Buchsen
D i e s e B u c h s e n d i e n e n z u m A n s c h l u s s a n d i e
Eingangsbuchsen eines anderen Hauptverstärkers oder
aktiven Subwoofers. Die Ausgangssignale können über
die PRE-OUT Taste auf dem vorderen Bedienfeld ein-
/ausgeschaltet werden.
u AMP MODE-Schalter
STEREO:
Einstellung, wenn dieses Gerät als normaler
Zweikanal-Stereoverstärker verwendet
werden soll.
BI-AMP:
Mit dieser Einstellung kann das Gerät als
vollständiger Doppelverstärkeranschluss
verwendet werden.
Weitere Informationen zu DOPPELVERSTÄRKER (BI-
AMP)-MODUS siehe Seite 21.
i Anschlussbuchse für Netzkabel (AC IN)
Schließen Sie mit dem mitgelieferten Stromkabel diese
Buchse an einer Steckdose an.
o Ein-/Ausgangsbuchsen für Flexibles
Steuerbussystem (F.C.B.S. IN/OUT)
Mit diesen Buchsen können Sie bis zu vier Verstärker
angeschlossen und synchronisiert werden. Hinweise
zum Gebrauch und zu den Anschlüssen fi nden Sie unter
FLEXIBLES STEUERBUSSYSTEM (Seite 20).
!0 LAUTSPRECHERSYSTEM-
Ausgangsanschlüsse (SPEAKER
SYSTEMS)
Es können 2 Lautsprechersysteme an den PM-11S2
angeschlossen werden.
Die Lautsprecherausgabe kann über die Tasten
LAUTSPRECHER A und B (SPEAKER A/B) auf dem
vorderen Bedienfeld ein-/ausgeschaltet werden.
!1 RECORDER 1/2-Ausgangsbuchsen
Diese Buchsen dienen zum Anschluss der Aufnahme-
Eingangsbuchsen eines Kassettendecks etc.
Die Ausgangssignale können über die REC-OUT Taste auf
dem vorderen Bedienfeld ein-/ausgeschaltet werden.
!2 RECORDER 1/2-Eingangsbuchsen
D i e s e B u c h s e n d i e n e n z u m A n s c h l u s s d e r
Ausgangsbuchsen eines Kassettendecks oder anderen
Aufnahmegerätes.
