GRUNDLEGENDE ANSCHLÜSSE

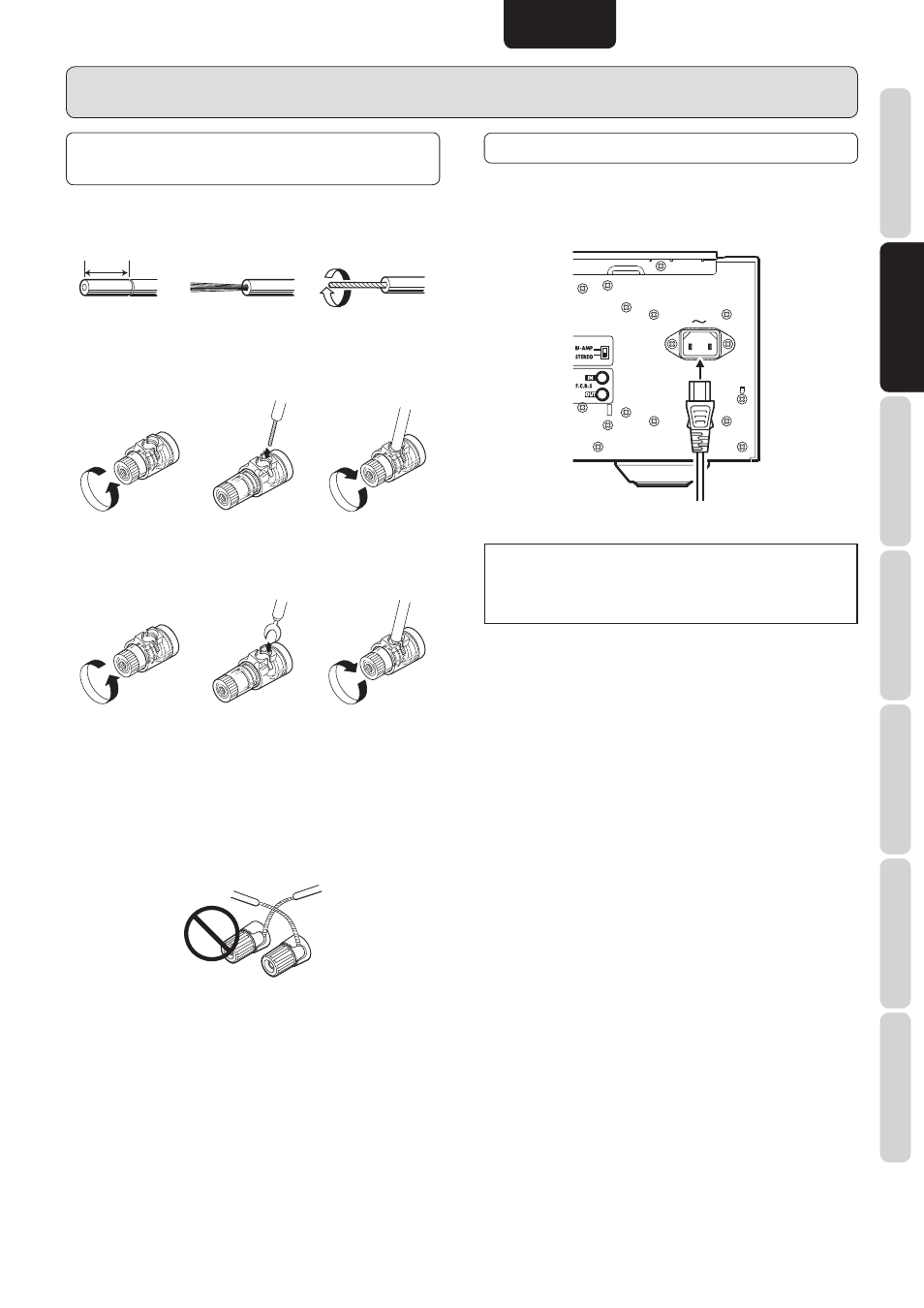

VERKABELUNG DES
LAUTSPRECHERKABELS
• Entfernen Sie die Kabelisolierung wie in der nachfolgenden
Abbildung gezeigt.
Ca. 1 cm
Schneiden
Sie die
Kabelisolierung
ab.
Entfernen Sie die
Kabelisolierung an
der Schnittkante Verdrillen Sie die
Adern.
• Verkabelung mit dem Lautsprecherkabel.
Drehen Sie zum
Lösen gegen den
Uhrzeigersinn Setzen Sie die
Kabelader ein. Drehen Sie zum
Anziehen im
Uhrzeigersinn.
• Verkabelung mit “Y”-Klemme
Drehen Sie zum
Lösen gegen den
Uhrzeigersinn Setzen Sie die
Kabelader ein Drehen Sie zum
Anziehen im
Uhrzeigersinn.
Hinweise:
• Zur Vermeidung von Schäden an der Schaltungstechnik
achten Sie darauf, dass keine unisolierten Lautsprecherkabel
sich gegenseitig oder andere Metallteile des Gerätes
berühren.
• Berühren Sie nicht die Lautsprecheranschlüsse, wenn die
Stromversorgung eingeschaltet ist.
Sie könnten dadurch einen Stromschlag bekommen.
• Achten Sie darauf, dass die positiven und negativen
Anschlüsse der Kabel richtig gesetzt sind. Wenn diese
falsch angeschlossen sind, wird das Signal umgekehrt
gesendet, und die Signalqualität ist fehlerhaft.
ANSCHLIESSEN DES NETZKABELS
1. Stecken Sie das mitgelieferte Netzkabel in die AC IN-
Buchse am hinteren Anschlussfeld des Hauptgerätes
ein.
AC IN
2. Stecken Sie das Netzkabel in eine Netzsteckdose ein.
Das Abspielgerät ist so anzuschließen, dass das
Netzkabel als Vorsichtsmaßnahme gegen mögliche
Unfälle leicht entfernt werden kann.
