Seite 17: Deutsch
16
DEUTSCH
BEZEICHNUNGEN UND
FUNKTIONEN
GRUNDLEGENDE
ANSCHLÜSSE
GRUNDFUNKTIONEN
ERWEITERTE ANSCHLÜSSE
ERWEITERTE FUNKTIONEN
FEHLERSUCHE
ANDERE
ERWEITERTE ANSCHLÜSSE
ERWEITERTE ANSCHLÜSSE
Diese Funktion kann vielfältig eingesetzt werden, wie z.B. für
vollständige Doppelverstärker mit 2 PM-15S2 (Seite 13) und
5.1 ch Mehrfachkanäle mit 3 PM-15S2 (Seite 14, 15).
7
F.C.B.S.-Verbindung mit dem Gerät
PM-11S2
Es ist möglich, ein Mehrkanalsystem zu konfigurieren, indem
mehrere Geräte PM-15S2 über das flexible Steuerbussystem
(F.C.B.S.) mit dem höherwertigen Gerät PM-11S2 verbunden
werden.
Da das Gerät PM-11S2 im Vergleich zum hier beschriebenen
Gerät mit höherwertigen Funktionen ausgestattet ist, beachten
Sie bitte die unten aufgeführten Bedingungen für die F.C.B.S.-
Verbindung zwischen dem Gerät PM-11S2 und diesem
Gerät.
• Verwenden Sie höchstens ein Gerät PM-11S2 und maximal
3 Geräte PM-15S2.
• Stellen Sie das Gerät PM-11S2 mit der ID 1 als Master ein und
die Geräte PM-15S2 jeweils mit der ID2–4 als Folgegeräte.
Einzelheiten zu den Verbindungen entnehmen Sie bitte den
Verbindungsbeispielen auf den Seiten 14 and 15. Wird das
Gerät PM-15S2, das im Verbindungsbeispiel für die vorderen
Kanäle L/R eingezeichnet ist, durch ein PM-11S2 Gerät
ersetzt, wird dadurch möglicherweise die Klangqualität der
vorderen Kanäle verbessert (siehe auch Bedienungsanleitung
für PM-11S2.)
U m d a s 5 . 1 - M e h r k a n a l s y s t e m z u nu t ze n , d a s i m
Verbindungsbeispiel als 2-Kanal-Stereosystem eingezeichnet
ist, schalten Sie die Verstärker ID2 und ID3 aus. So können
Sie das PM-11S2 allein verwenden.
FLEXIBLES STEUERBUSSYSTEM
(F.C.B.S.)
Das Flexible Steuerbussystem (F.C.B.S. - Floating Control
Bus System) ist ein Kommunikationssystem, mit dem bis zu
vier PM-15S2 über eine eigene Busleitung verbunden sind
und so untereinander synchronisierte Funktionen über eine
Zweiwege-Datenübertragung ausführen können.
Bereiten Sie die richtige Anzahl verlegbarer Anschlusskabel
vor, entsprechend der Anzahl der Geräte, die angeschlossen
werden sollen. Sie können jedes der folgenden beiden Typen
von Verbindungskabeln verwenden.
¶
Monauraler Ministecker
⇔ Verbindungskabel
für monauralen Ministecker
¶
Stereo Ministecker
⇔ Verbindungskabel für
Stereo Ministecker
Hinweis:
Verwenden Sie keine Anschlusskabel mit Widerständen.

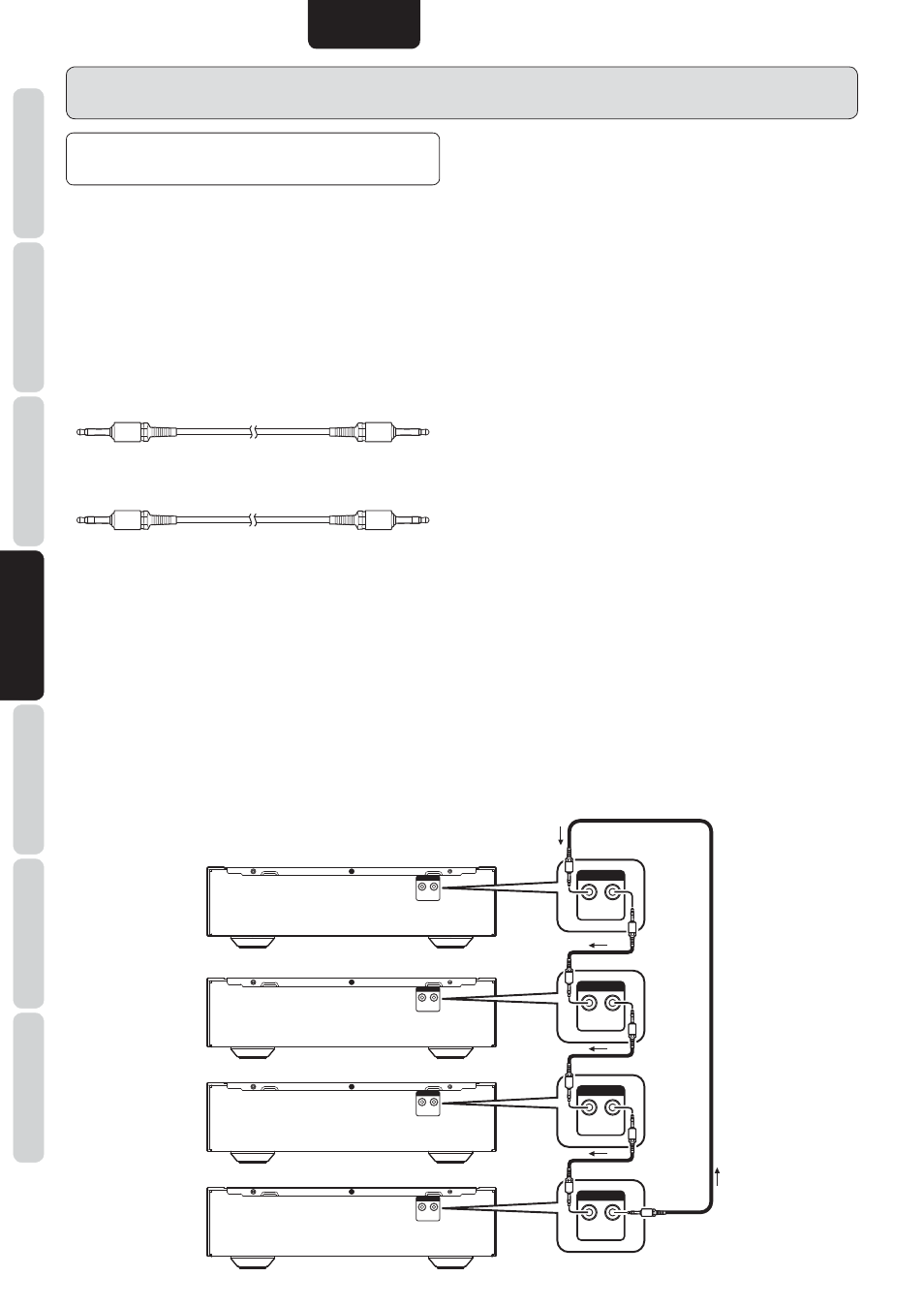

Die nachfolgende Abbildung zeigt ein Beispiel von vier PM-
15S2, die durch ein Flexibles Steuerbussystem verbunden
sind. Die oberste Einheit ist die Master-Einheit mit der ID 1
und steuert die drei Slave-Einheiten mit den IDs 2~4. Wenn
die Master-Einheit angesteuert wird, werden Eingangsquelle,
Lautstärkepegel, Dämpfungsfunktion (ATT), Display und
Klangsteuerung EIN-/AUS-Funktion der Slave-Einheiten
synchron mit der Master-Einheit betrieben.
Zum Ein-/Ausschalten von mehreren über ein Flexibles Steuerbussystem verbundenen Einheiten, schalten Sie die Geräte beginnend
mit dem Gerät mit der kleinsten ID-Nummer der Reihe nach EIN und beginnend mit der höchsten ID der Reihe nach AUS.
IN
OUT
F.C.B.S.
IN
OUT
F.C.B.S.
IN
OUT
F.C.B.S.
IN
OUT
F.C.B.S.
IN
OUT
F.C.B.S.
IN
OUT
F.C.B.S.
IN
OUT
F.C.B.S.
IN
OUT
F.C.B.S.
PM-15S2
PM-15S2
PM-15S2
PM-15S2
ID 1 Master
ID 2 Slave
ID 3 Slave
ID 4 Slave
