7
ALLGEMEINE ANSCHLÜSSE
ALLGEMEINE BEDIENUNG
FORTGESCHRITTENE
ANSCHLÜSSE
FORTGESCHRITTENER
BETRIEB
STÖRUNGSSUCHE
SONSTIGES
NAMEN UND FUNKTIONEN
DEUTSCH
1 Lautsprecherklemmen
Schließen Sie Ihre Lautsprecher an diese Klemmen
an.
Ein Klemmensatz für ein Lautsprecherpaar ist
vorgesehen.
6 Subwoofer-Ausgang
Verbinden Sie diese Buchse mit dem Leitungspege-
leingang eines getriebenen Subwoofers.
2 AUDIO IN/OUT (PHONO, CD, DVD,
DSS, AUX, RECORDER 1)
Hierbei handelt es sich um analoge Audio-Eingangs-
/Ausgangsbuchsen.
Insgesamt sind 6 Audioeingänge und 1 Audioausgang
vorgesehen.
Die Audiobuchsen sind für Recorder 1 (CD-Recorder),
CD-Spieler, DVD-Spieler usw....
Die Audioeingänge und -ausgänge besitzen eine
Cinchbuchsen-Ausführung.
* Klemme GND (Erdungsklemme)
Schließen Sie den Erdungsdraht von einem analogen
Plattenspieler an diese Klemme an.

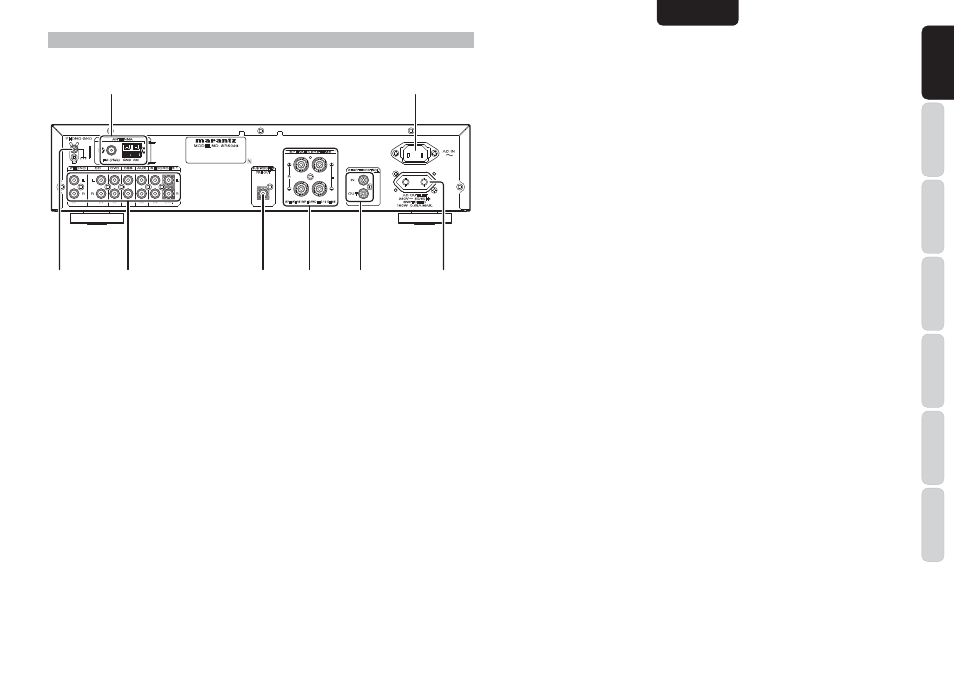

RÜCKSEITE
) AC OUTLET
(Stromausgangsbuchse)
Schließen Sie die Netzkabel der Komponenten, wie
DVD- und CD-Spieler, an dieser Buchse an.
Diese Buchse ist nur stromführend, wenn dieses
Gerät eingeschaltet ist.
Vorsicht:
• Um ein Ausschaltknacken zu vermeiden, schalten
Sie ein an diese Buchse angeschlossenes Gerät ein,
bevor Sie dieses Gerät einschalten.
• Die Leistungsfähigkeit dieser Strombuchse be-
trägt 150 W. Schließen Sie keine Geräte an, de-
ren Leistungsaufnahme die Leistungsfähigkeit
dieser Strombuchse überschreitet. Falls die
Gesamtleistungsaufnahme der angeschlossenen
Geräte diese Leistungsfähigkeit überschreitet, unter-
bricht die Schutzschaltung die Stromversorgung.
0 REMOTE CONT. IN/OUT-Buchsen
(Ein-/Ausgangsbuchsen der
Fernbedienung)
Schließen Sie hier eine Marantz-Kompoente an, die
mit Fernbedienungsbuchsen (RC-5) ausgestattet ist.
/ Antennenklemmen
UKW-Antennenklemme
Diese Klemme dient zum Anschließen der mitgelie-
ferten UKW-Antenne, einer externen UKW-Antenne
mit einem Koaxialkabel oder zum Anschließen eines
Kabelnetzes.
MW-Antennen- und Erdungsklemme
Diese Klemme dient zum Anschließen der mitge-
lieferten MW-Rahmenantenne. Verwenden Sie die
Klemmen, die mit „AM“ und „GND“ gekennzeichnet
sind.
Die mitgelieferte MW-Rahmenantenne bietet guten
Empfang von MW-Sendern in den meisten Gebieten.
Positionieren Sie die Antenne für besten Empfang.
4 AC IN (Netzeingang)
Schließen Sie das mitgelieferte Netzkabel an diese
Buchse an, und stecken Sie den Netzstecker dann in
eine Wandsteckdose ein.
Dieses Gerät kann nur mit einer Netzspannung von
230 V betrieben werden.
N
AC IN
R
R L
OUT IN IN IN IN IN IN
PHONO CD
PHONO GND
SUB WOOFER
SPEAKER SYSTEMS
PRE OUT REMOTE CONTROL
L
R
L
R
L
FM (75 7)
ANTENNA
SPEAKERS IMPEDANCE : 8-16 OHMS
IN
OUT
GND AM
(CD-R)
DVD DSS AUX RECORDER 1
MODEL NO. SR5023
AC OUTLET
230V 50/60Hz SWITCHED 150W 0.65A MAX.
/ 4
2 ) * 0 1 6
