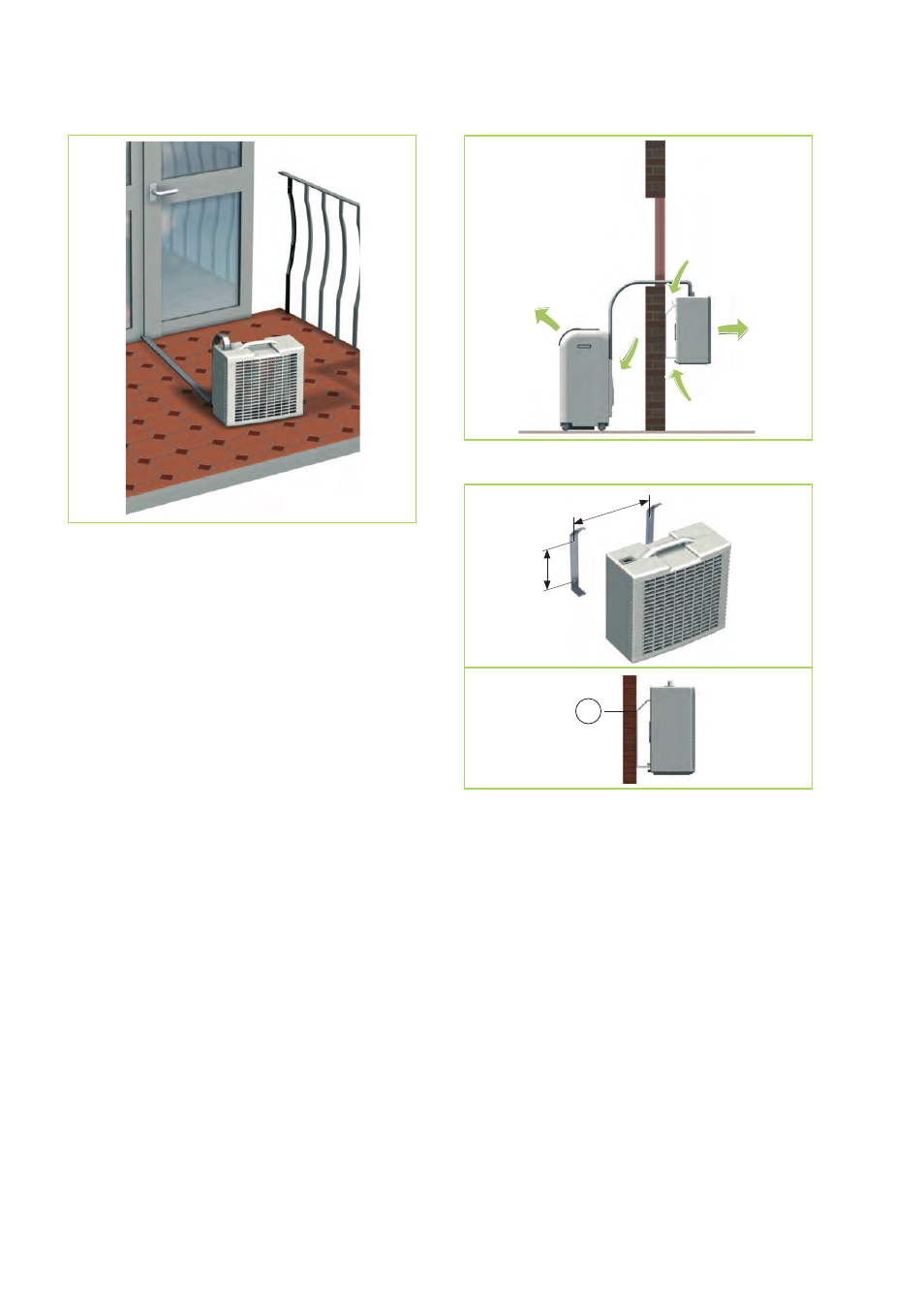

Abb. 7: Montagebeispiel Außenteil
Montage an der Außenwand mit Wandhalterung
n Befestigen Sie die mitgelieferten Wandhalte-
rungen an der Wand.
n Hängen Sie das Außenteil in die Wandhalte-
rungen ein, und sichern Sie es mit den mitge-
lieferten Schrauben M4 (Abb. 8 und Abb. 9).
Die Wandhalterungen können mit den mitgelie-
ferten Befestigungselementen (Dübel 6 mm und
Schrauben) befestigt werden.
Sollten diese für die Beschaffenheit der Wand
nicht geeignet sein, so sind Befestigungselemente
mit ausreichender Haltekraft bauseitig zu stellen.
Achten Sie bei der Montage darauf, dass die Zulei-
tung nicht belastet wird und die Isolierung keinen
Schaden nimmt. Halten Sie die Mindestabstände
ein. Der Luftaustritt des Innengerätes und des
Außenteiles darf nicht versperrt werden.
Abb. 8: Notwendige Luftzirkulation
353 mm
220 mm
1
Abb. 9: Abstände Montagehalterung
1 Sicherheitsschraube M4
Montagehöhe
Das Außenteil (Unterkante) darf max. 1,8 m ober-
halb der Aufstellebene des Innengerätes montiert
werden (Abb. 10). Wird das Außenteil unterhalb
der Aufstellebene des Innengerätes montiert, darf
eine Höhendifferenz von 1,5 m nicht überschritten
werden.
