Seite 8: 3aufbau und funktion
3
Aufbau und Funktion
Gerätebeschreibung
Das Gerät eignet sich besonders für den flexiblen
Einsatz, es kann aber auch stationär montiert
werden. Das lokale Raumklimagerät verfügt über
ein Innengerät zur Fußboden-Aufstellung im Innen-
bereich und ein Außenteil zur Wand- oder Boden-
montage im Freien. In der Betriebsart „Kühlen“
passt sich die erzeugte Leistung des Kompressors
exakt an den Bedarf an und regelt so die Solltem-
peratur mit minimalen Temperaturschwankungen.
Durch diese „Inverter-Technik“ wird zu konvention-
ellen Split-Systemen Energie eingespart und die
Schallemission auf ein besonders geringes Maß
reduziert. Über die flexible Verbindungsleitung wird
die Wärme zum Außenteil transportiert. Das
Außenteil gibt die aufgenommene Wärme über
einen weiteren Wärmetauscher (Verflüssiger) an
die Außenluft ab. Das im Kühlbetrieb anfallende
Kondensat wird mittels einer im Innengerät befind-
lichen Kondensatpumpe zum Außenteil transpor-
tiert und verdampft auf dem Wärmetauscher. Das
Gerät filtert und entfeuchtet die Luft und schaffen
so ein angenehmes Raumklima. Es arbeitet vollau-
tomatisch und bieten dank seiner Mikroprozessor-
Regelung eine Vielzahl weiterer Optionen. Die
Bedienung des Gerätes erfolgt komfortabel über
die im Lieferumfang enthaltene Infrarot- Fernbedie-
nung.
2
1
4
3
5
6
7
8
LA
LA
LE
IG
AT
LE

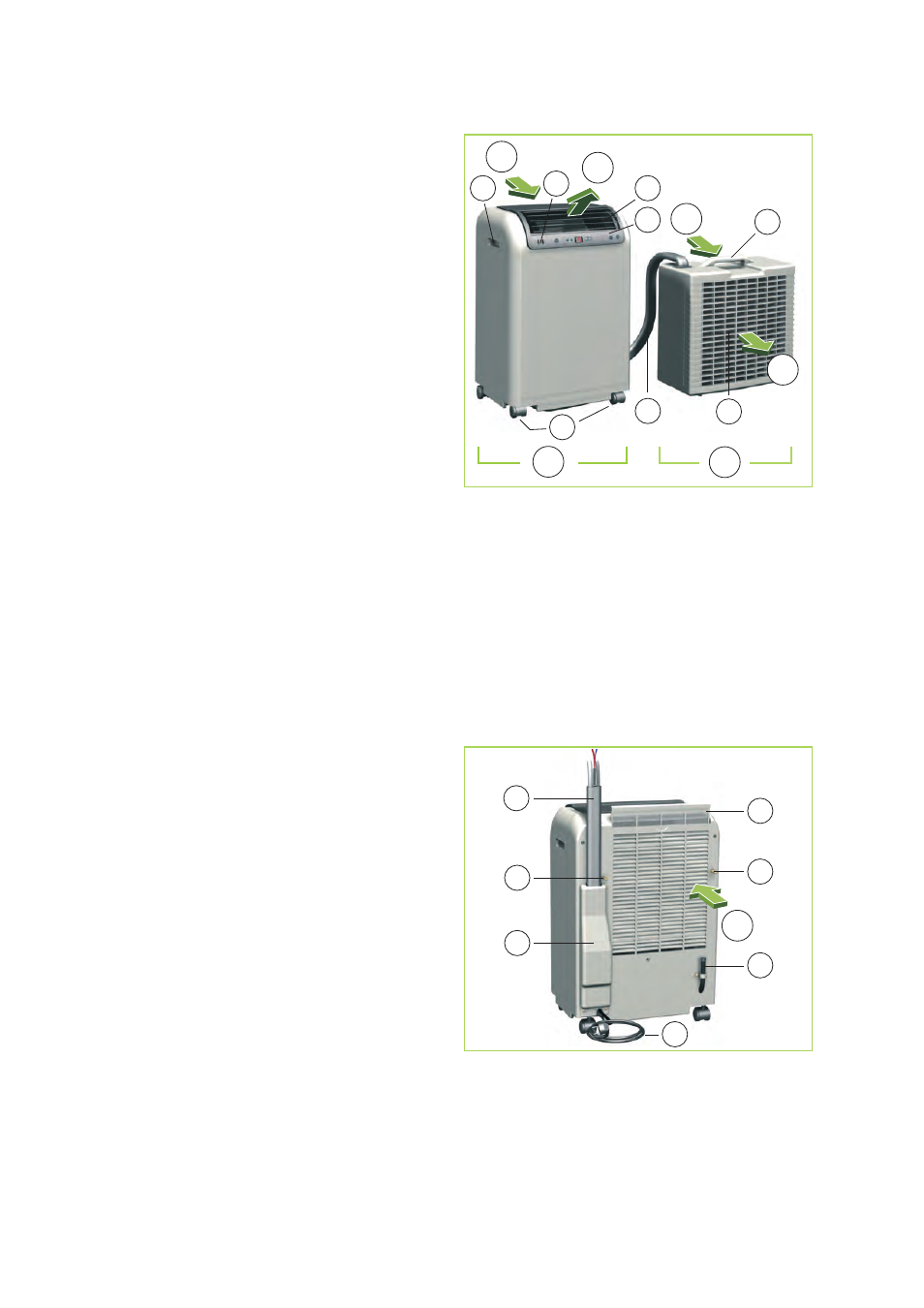

Abb. 1: Vorderansicht
IG: Innengerät
AT: Außenteil
LA: Luftaustritt
LE: Lufteintritt
1:
Griffmulde
2:
Infrarot-Empfänger
3:
Luftleitlamellen
4:
Bedienungstableau
5:
Tragegriff
6:
Transportrollen
7:
Verbindungsleitung
8:
Verflüssigerventilator (Rückseite)
2
1
4
3
5
LE
2
6
Abb. 2: Rückansicht (Innengerät)
LE: Lufteintritt
1:
Verbindungsleitung
2:
Aufhängung für das Außenteil
3:
Abdeckung
4:
Luftfilter
5:
Kondensatablauf
6:
Netzzuleitung mit Stecker
REMKO RKL
