REMKO KWT 200 DC Benutzerhandbuch
Seite 15

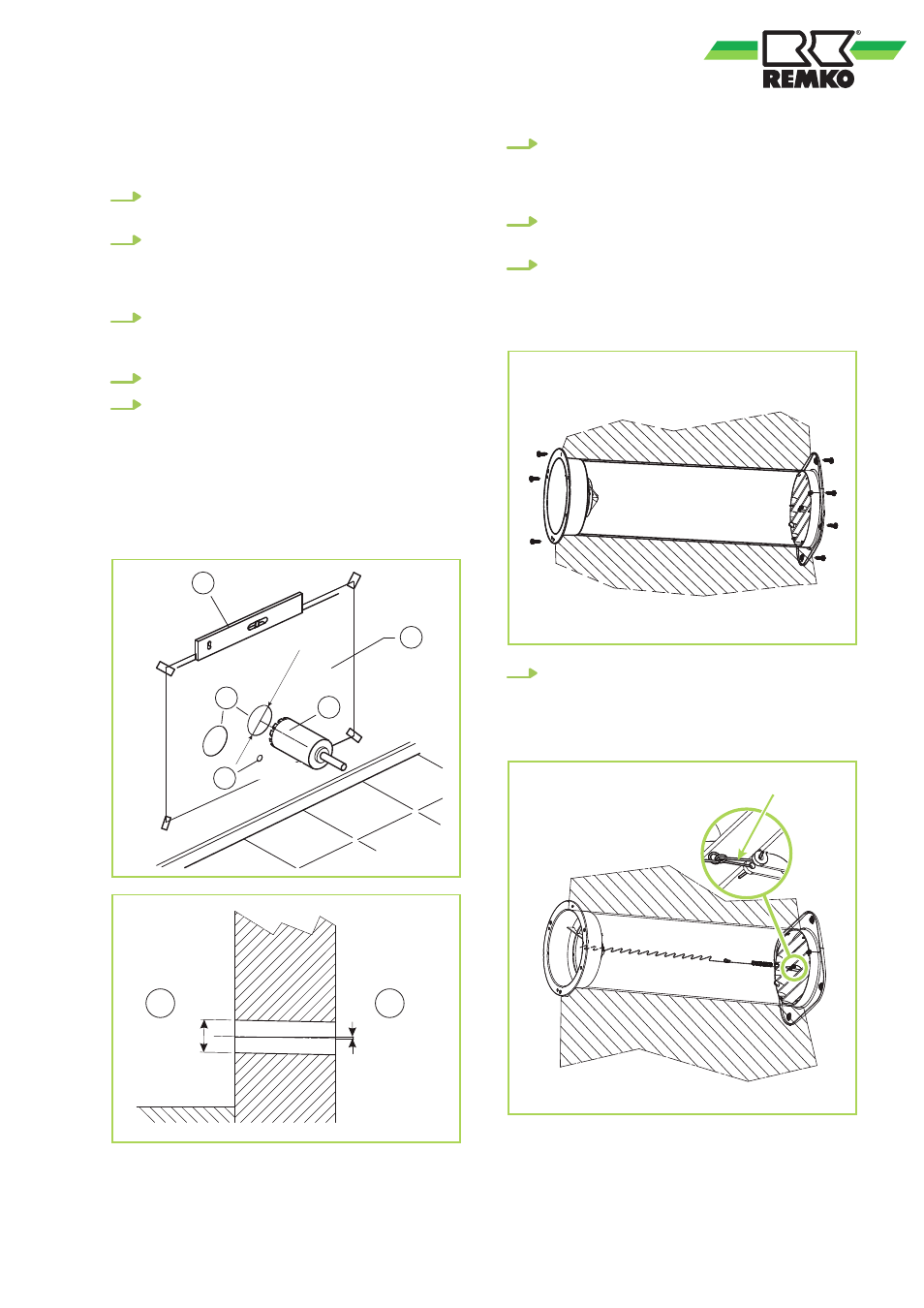

Installation
Führen Sie die Installation folgendermaßen durch:
1.
Schneiden Sie die benötigten Löcher aus der
Montageschablone aus.
2.
Befestigen Sie die Montageschablone [1] an
der Wand. Achten Sie darauf, dass diese in
Waage ausgerichtet ist [A] (Detaillierte Zeich-
nung der Montageschablone siehe Abb. 11).
3.
Zeichnen Sie die benötigten Kernbohrungen
und Befestigungspunkte der Montageschiene
an.
4.
Entfernen Sie die Montageschablone.
5.
Bohren Sie mit einem entsprechenden
Kernbohrgerät [2] zwei Löcher mit dem
Durchmesser 162 mm für die Zu- und Abluft
in die Wand [3] (Die Vorbohrung sollte 5-10
mm betragen [3a]. Bei Bedarf kann ein drittes
Loch für den Kondensatschlauch gebohrt
werden (hier sollte der Durchmesser 35 mm
betragen [4]). Bohren Sie die Löcher zur
Befestigung der Montageschiene.
A
1
2
Ø 162 mm
Ø 35 mm
4
3
3
Ø 162 mm
Ø 5-10 mm
3a
6.
Kürzen Sie das mitgelieferte Kunststoffrohr
auf die passende Länge. Das Kunststoffrohr
sollte 70 mm kürzer als die gemessene
Wandstärke sein.
7.
Installieren Sie das gekürzte Rohr in der
Wand.
8.
Setzen Sie nun die mitgelieferten Innen-
stutzen sowie die Außenabdeckungen ein
(die Luftaustrittslamellen sollten Richtung
Boden zeigen). Befestigen Sie diese mit den
mitgelieferten Schrauben.
9.
Sollte es nicht möglich sein die Außenabde-
ckungen an der Außenfassade mithilfe der
Schrauben zu befestigen, nutzen Sie die mit-
gelieferten Federn indem Sie die Außenab-
deckung mit dem Innenstutzen verbinden.
