5.5 Mindestfreiräume
Die Mindestfreiräume sind zum einen für Wartungs- und Reparaturarbeiten und zum anderen für die opti-
male Luftverteilung vorzusehen.
2
1
2
1
A
B
C
D
E E
C
A
B
F
IT AT

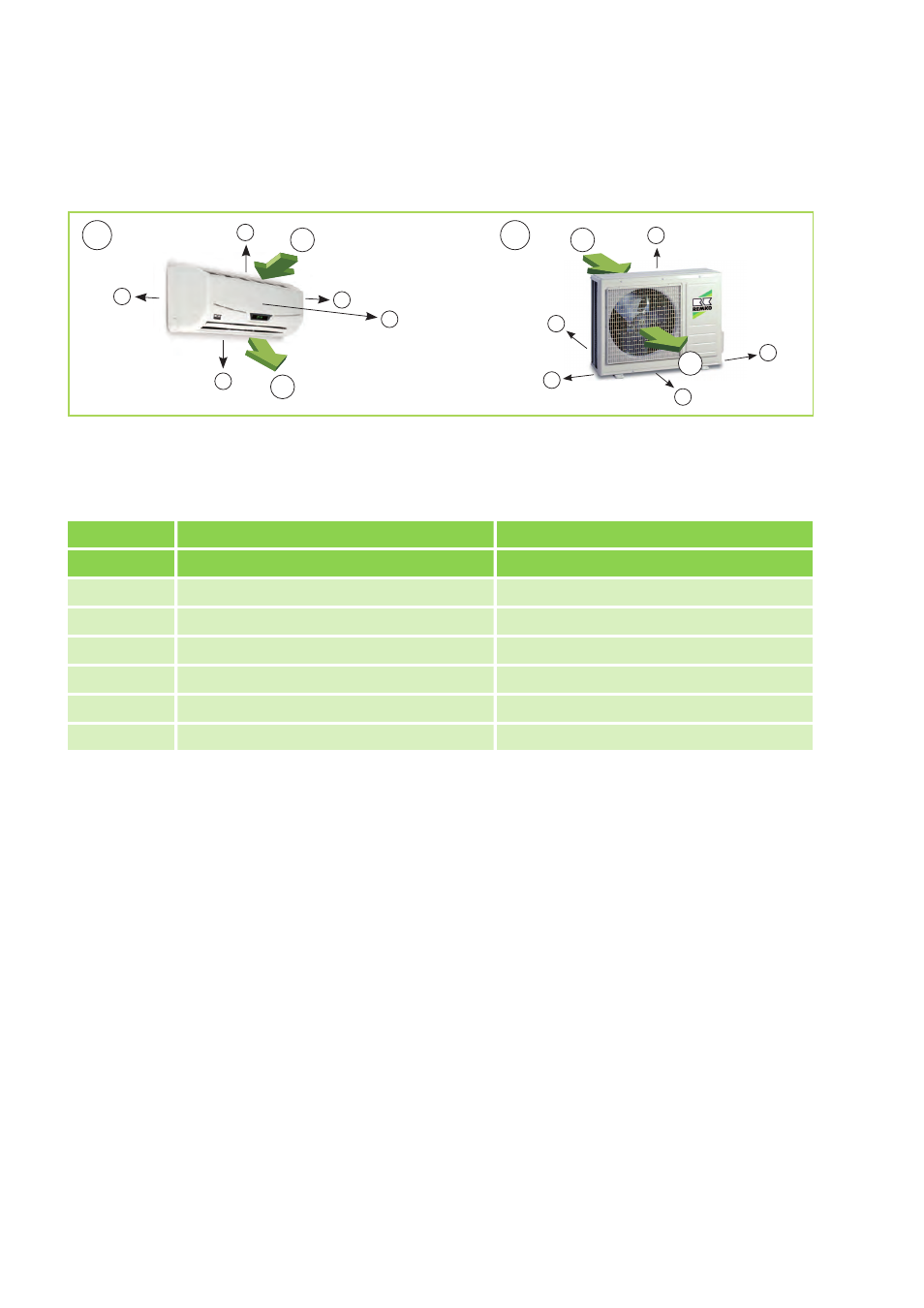

Abb. 29: Mindestfreiräume Innengerät und Außenteil
AT: Außenteil
IT: Innengerät
1: Lufteintritt
2: Luftaustritt
Innengeräte Außenteile
Maße (mm) ML 263 DC IT-523 DC IT ML 263 DC AT-523 DC AT
A 120 150
B 1500 700
C 120 400
D - 150
E 120 200
F 1700 -
