5.8 Wandhalterung des Innengerätes
A B
C D
E F
G H I J

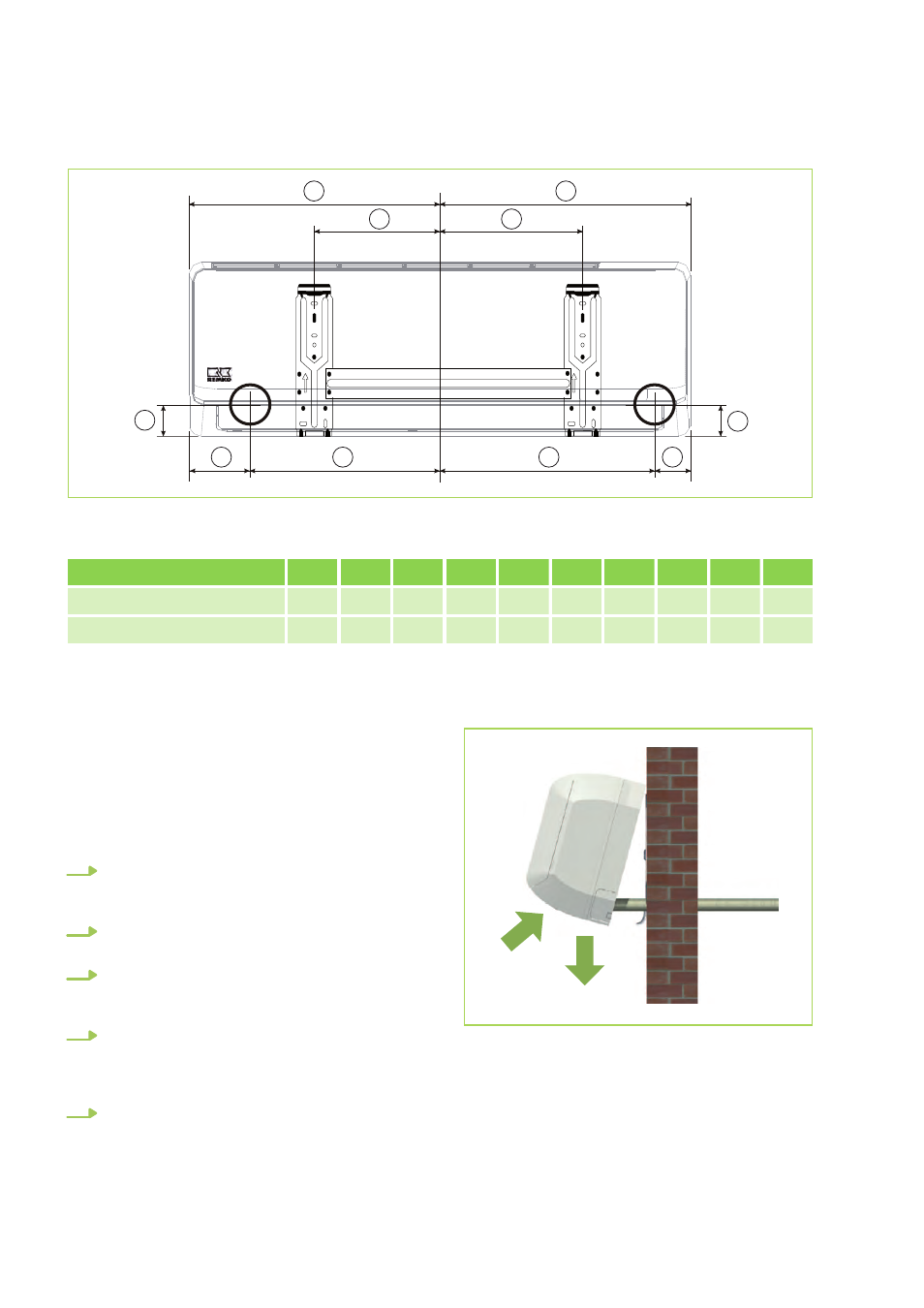

Abb. 32: Montagepunkte der Wandhalterung ML 263 DC IT-523 DC IT (Frontansicht, alle Maße in mm)
Gerätetyp / Maß A B C D E F G H I J
ML 263 DC IT-353 DC IT 400 400 245 195 50 50 60 339 306 95
ML 523 DC IT 470 470 320 265 70 70 55 415 365 105
Alle Maße in mm. Durchmesser Rohrdurchbruch beträgt jeweils Ø 65 mm
Die Wandhalterung der Geräte muss mit geeigneten Schrauben und Dübeln befestigt werden.
6 Installation
6.1 Installation Innengerät
Das Innengerät wird über die Wandhalterung,
unter Beachtung der im unteren Bereich befindli-
chen Luftaustrittsseite, befestigt.
1. Markieren Sie gemäß den Abmessungen der
Wandhalterung die Befestigungspunkte an
statisch zulässigen Bauwerksteilen.
2. Entfernen Sie ggf. die Ausbrechöffnung des
Gehäuses.
3. Schließen Sie, wie im weiteren beschrieben,
die Kältemittel-, Elektro- und Kondensatlei-
tung an das Innengerät an.
4. Hängen Sie das Innengerät leicht nach
hinten gekippt in die Wandhalterung ein und
drücken dann mit der Unterseite das Gerät
gegen die Halterung.
5. Überprüfen Sie nochmals die waagerechte
Ausrichtung des Gerätes. (Abb. 33)
Abb. 33: Waagerechte Ausrichtung
Die Wandhalterung der Geräte muss mit geeig-
neten Schrauben und Dübeln befestigt werden.
