Außenteil ML 353 DC AT
X
CN302
CN303
CN8
CN10
CN11
CN301
CN13
CN12
CN15
3
4
C
N
40
1
C
N
40
0
CN9
C
N
10
4
C
N
10
3
C
N
10
2
CE-KFR26W/BP3(PFC).D.13.WP2-1
202302130906
CN5
CN4
CN7
CN6
5
8
4
7
B C
A
2
3
1
6

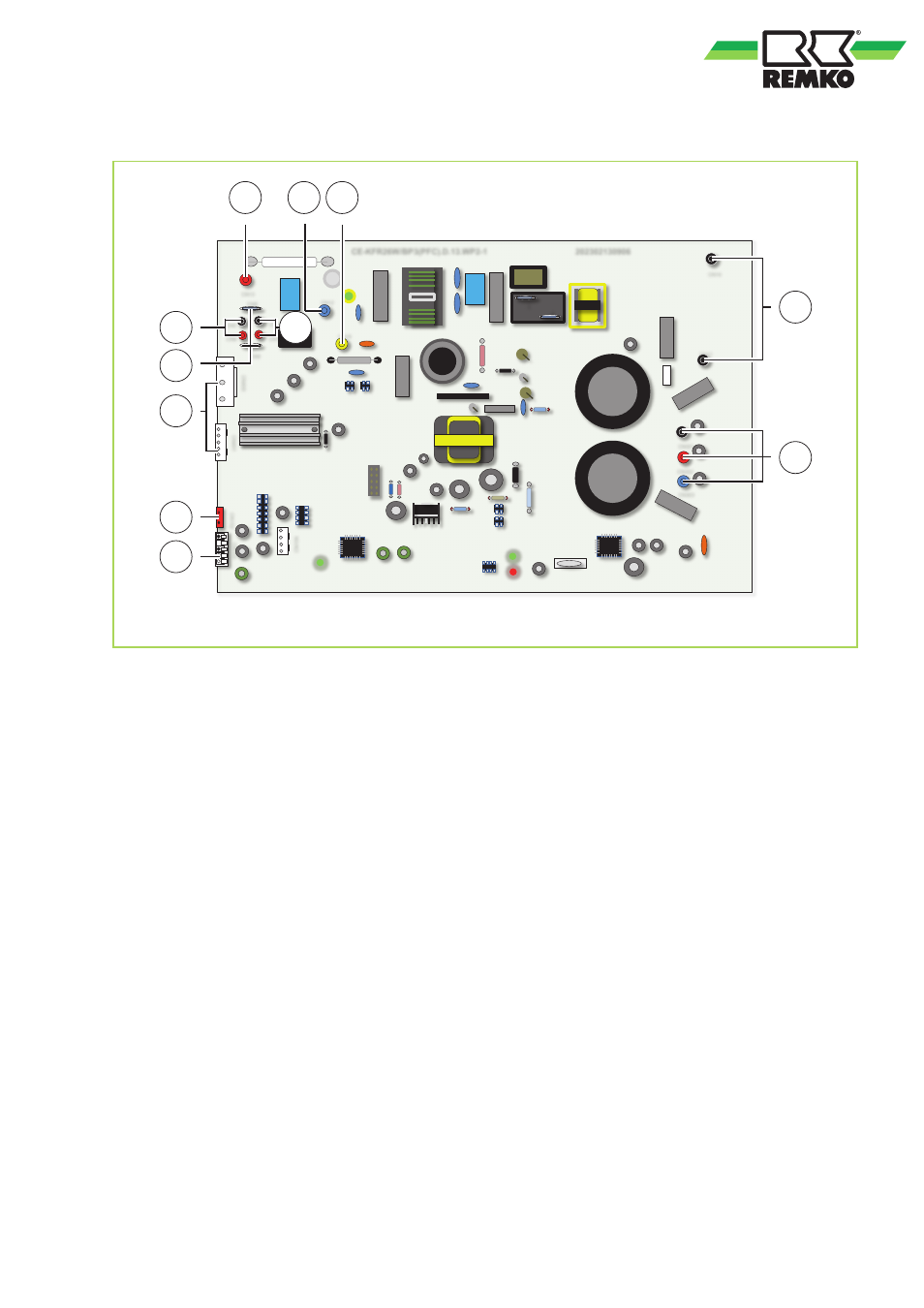

Abb. 49: Elektrisches Schaltschema
A:
Verbindung zum Klemmenblock, Netzzuleitung
und Zuleitung zum Innengerät (Kontakt L (1))
B:
Verbindung zum Klemmenblock, Netzzuleitung
und Zuleitung zum Innengerät
(Kontakt N und 2(N))
C:
Verbindung zum Klemmenblock, Netzzuleitung
und Zuleitung zum Innengerät (Kontakt S)
1:
Heizung 2 (optional)
2:
Heizung 1 (optional)
3:
4-Wege-Ventil
4:
Verflüssigerventilator
5:
Sensor Heißgas
6:
Sensor Außenlufttemperatur,
Sensor Verflüssiger
7:
Drosselspule
8:
Kompressor
41
