Außenteil ML 263 DC AT
3
4
CN19
CN6
CN8
CN7
CN4
CN14
CN100
CN2
C N
12
C N
11
CN16
CN18
CN13
CN15
CN3 CN10
CN5
4
5
2
6
7
C
A B 1
3

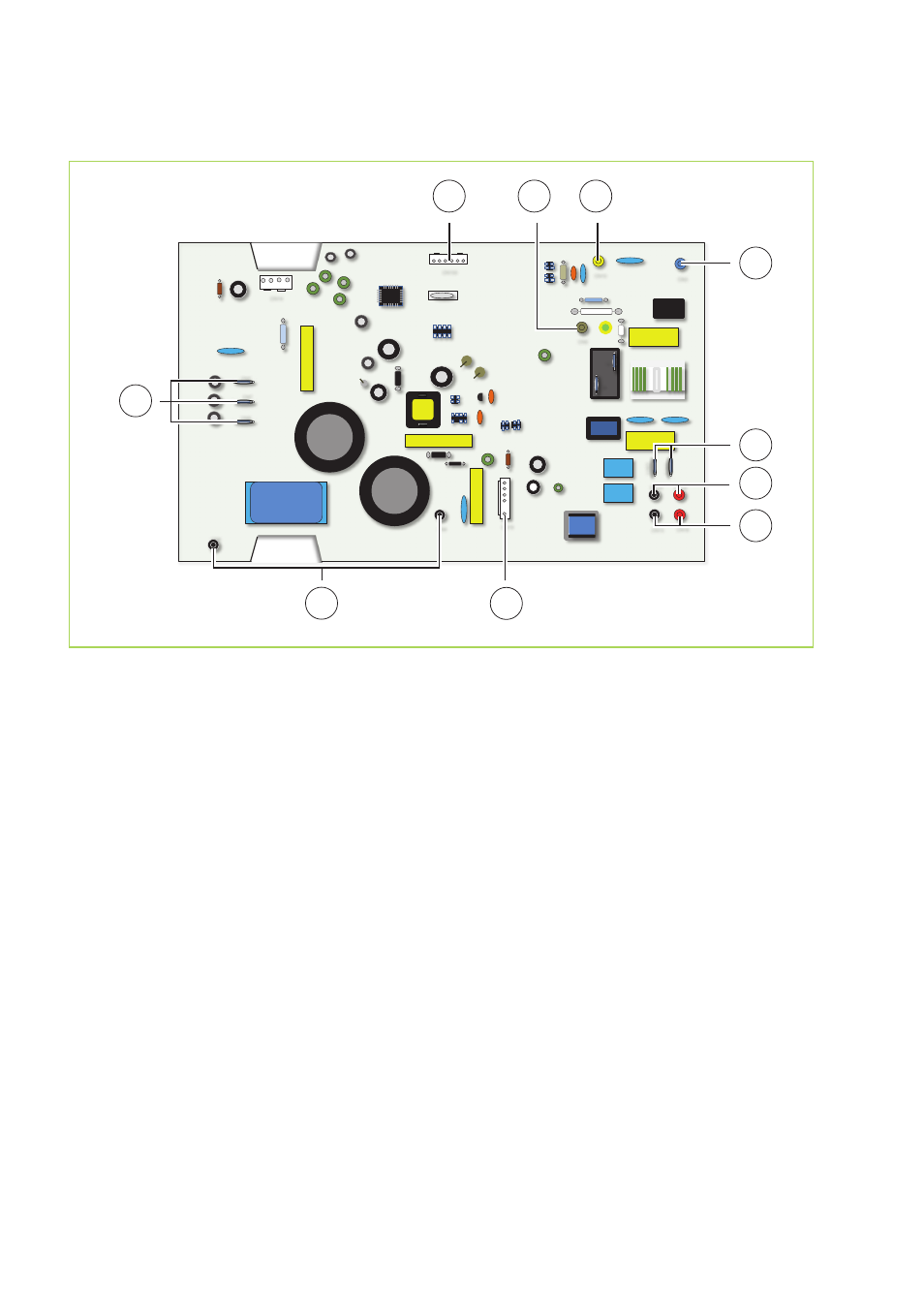

Abb. 48: Elektrisches Schaltschema
A: Verbindung zum Klemmenblock, Innengerät
(Kontakt L(1))
B: Verbindung zum Klemmenblock, Zuleitung
(Kontakt S)
C: Verbindung zum Klemmenblock, Zuleitung und
Innengerät (Kontakt N und 2(N))
1: Sensor Heißgas, Sensor Außenlufttemperatur,
Sensor Verflüssigeraustritt
2: Kompressor
3: Drosselspule
4: Verflüssigerventilator
5: 4-Wege-Ventil
6: Heizung 1 (optional)
7: Heizung 2 (optional)
