REMKO KWL 780 H - Handbuch (Seite 20)

REMKO KWL (H)
20
KWL
440
KWL
520 - 780
KWL
440 (H) SP
KWL
520 (H) SP
- 780 (H) SP
A 1000 1000 1000 1000
B 800 800 1500 1500
C 700 1000 700 1000
D 900 900 900 900
E 2000 2000 2000 2000
Alle Angaben in mm
■
Halten Sie die statischen und
sonstige bautechnische
Vorschriften und Bedingungen
bezüglich des Gebäudes ein
und sehen Sie ggf. eine Schall-
dämmung vor.
Warmluft
Kalte
Frischluft
Licht-
schacht
Kalt-
wasser-
Erzeuger
Warmluft
Licht-
schacht
zusätzlicher
Ventilator

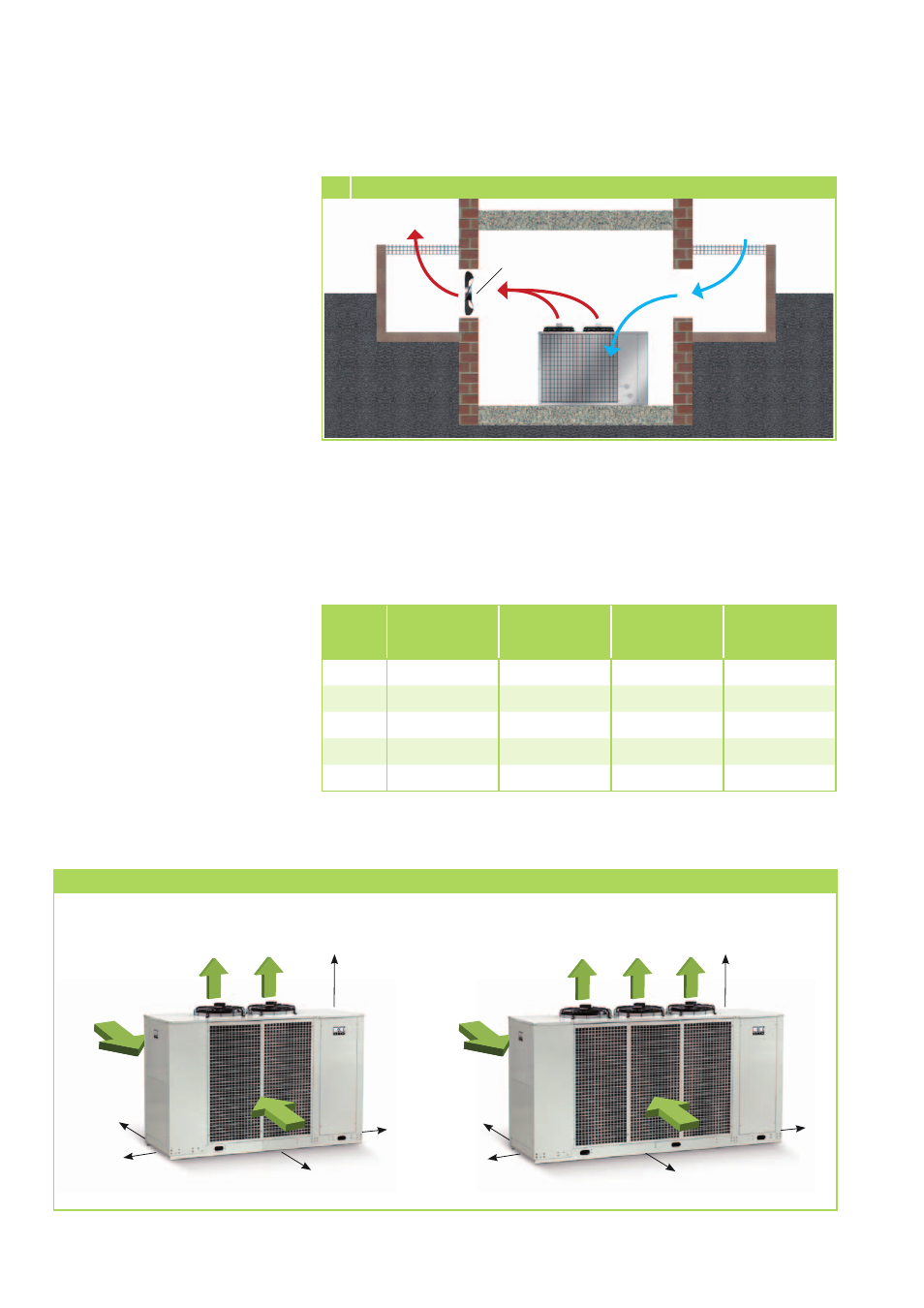

5 Aufstellung im Gebäudeinneren (Kühlbetrieb)
Mindestfreiräume
In der folgenden Abbildung sind
die Mindestfreiräume für einen
störungsfreien Betrieb der Geräte
angegeben.
Diese Schutzzonen dienen zum
ungehinderten Luftein- und
-austritt, um ausreichenden Platz
für Wartung und Reparaturen zu
gewährleisten und zum Schutz des
Gerätes vor Beschädigungen.
Mindestfreiräume
E E
C C
B B
A A
D D
KWL 440 (H) (SP) KWL 580 (H) SP - 780 (H) SP
