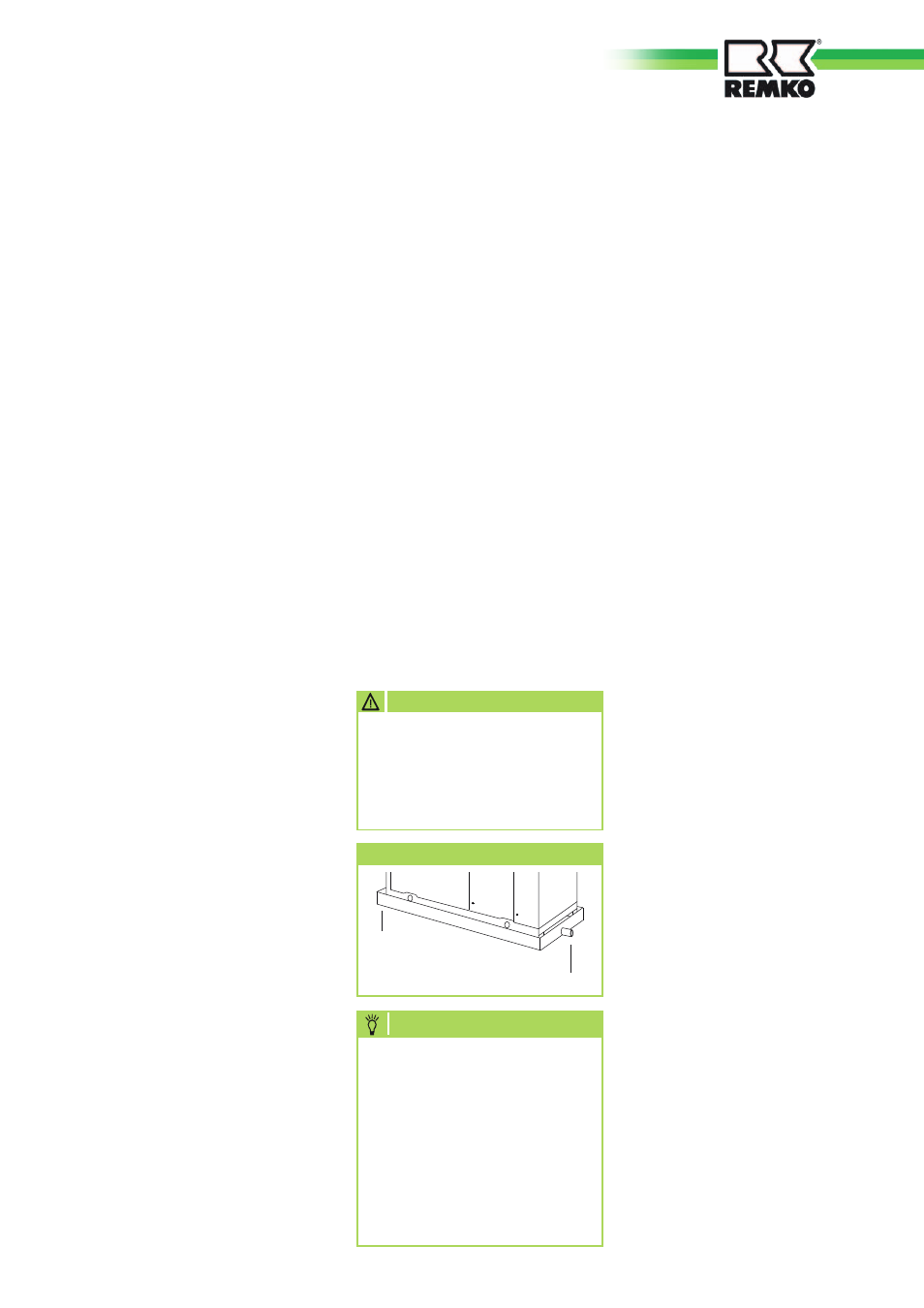

25
Bei den Geräten KWL 440-780
darf das Mindestmediumvolu-
men der Anlage von 3,5 L/kW
je Leistungsstufe nicht unter-
schritten werden.
ACHTUNG
Füll- und Entleerungsanschluss
Die Geräte mit Speicher (KWL...
SP) besitzt einen Füll- und Entlee-
rungsanschluss. Der im Lieferum-
fang befindliche ist am Anschluss
druckdicht zu montieren. Im
frostsicheren Bereich sollte ggf.
zusätzlich ein zweiter Anschluss
vorgesehen werden, um die Rohr-
leitungen zu entleeren (besonders
bei der Verwendung des Mediums
Wasser). Bei der Verwendung von
Glykol sind die örtlichen Entsor-
gungsvorschriften zu beachten.
Bei Geräten ohne Speicher (KWL)
ist generell ein Entleerungsan-
schluss erforderlich.
Schmutzfänger
Es ist ein spülbarer Schmutzfänger
vor dem Geräteeintritt einzubau-
en. Die Maschengröße sollte 10
Maschen/cm² nicht unterschreiten.
Vor und hinter dem Schmutzfänger
sollten Absperrventile eingesetzt
werden.
Absperrventile
In Kaltwasser-Anlagen sollten
grundsätzlich Absperrventile
mit vollem Durchlass eingesetzt
werden. Zu Servicezwecken ist
der Mediumeintritt und Medium-
austritt mit Absperrventilen aus-
zurüsten (ggf. Sicherheitsventile
vorsehen).
Kondensatanschluss
Auf Grund der Taupunktunter-
schreitung am Lamellenverflüssiger
kommt es während des Heizbetrie-
bes
zur Kondensatbildung.
Unter dem Gerät sollte eine Kon-
densatwanne montiert werden, die
das anfallende Kondensat ableiten
kann.
■
Die bauseitige Kondensat-
leitung ist mit einem Gefälle
von min. 2 % zu verlegen.
Gegebenenfalls sehen Sie eine
dampfdiffusionsdichte Isolation
vor.
■
Bei einem Gerätebetrieb unter
4 °C Aussentemperatur ist auf
eine frostsichere Verlegung der
Kondensatleitung zu achten.
Ebenfalls ist die untere Gehäu-
severkleidung und Kondensat-
wanne frostfrei zu halten, um
ein permanentes Ablaufen des
Kondensates zu gewährleisten.
Ggf. ist eine Rohrbegleitheizung
vorzusehen.
■
Nach erfolgter Verlegung muss
der freie Ablauf des Kondensats
überprüft und eine permanente
Dichtheit sichergestellt werden.
+
+
+
+
+
+
Kondensatableitung
Kondensatwanne
Kondensatableitung
Unter bestimmten Witterungs-
verhältnissen kann eine
anwachsende Vereisung im
unteren Bereich des Lamellen-
wärmetauschers auftreten. Um
diese Eisbildung zu verhindern,
empfehlen wir den Wärme-
tauscher beidseitig z.B. mittels
einem Heizband frostfrei zu
halten.
HINWEIS
Kondensatanschluss und
gesicherte Ableitung
Gesicherte Ableitung bei
Undichtigkeiten
Regionale Vorschriften oder Ge-
setze des Umweltschutzes, z.B.
Wasserhaushaltgesetzes (WHG),
können zur Vorbeugung von
unkontrollierten Ableitungen im
Falle einer Undichtigkeit geeignete
Vorkehrungen erfordern, um aus-
tretendes Kältemaschinenöl oder
Medium mit Gefahrenpotential
einer sicheren Entsorgung
zuzuführen.
Beispielsweise können die Medi-
umrohre überdimensioniert oder
ein zusätzlichen Speicher einge-
setzt werden, um die Kompressor-
betriebszeit zu erhöhen. Ebenfalls
darf ein Mindestmediumvolumen
der Anlage je Leistungsstufe nicht
unterschritten werden.
Die Ansteuerung der Umwälz-
pumpe erfolgt durch den Regler
des Kaltwasser-Erzeugers über die
Klemmleiste.
Externer Speicher bei KWL
Wenn z.B. die erforderliche Leis-
tung der Kaltwasser-Abnehmer
wesentlich kleiner ist als die
erzeugte Kühlleistung des Kalt-
wasser-Erzeugers ist es empfeh-
lenswert, den Mediuminhalt zu
erhöhen.
Umwälzpumpe bei KWL
Bei Geräten ohne Speicher ist eine
externe Umwälzpumpe zur Reali-
sierung des Nennvolumenstromes
innerhalb des Kaltwasser-Erzeugers
erforderlich!
Die Ansteuerung erfolgt durch
einen Regler des Kaltwasser-Erzeu-
gers über die Klemmleiste.
