REMKO KWL 780 H - Handbuch (Seite 32)

REMKO KWL (H)
32

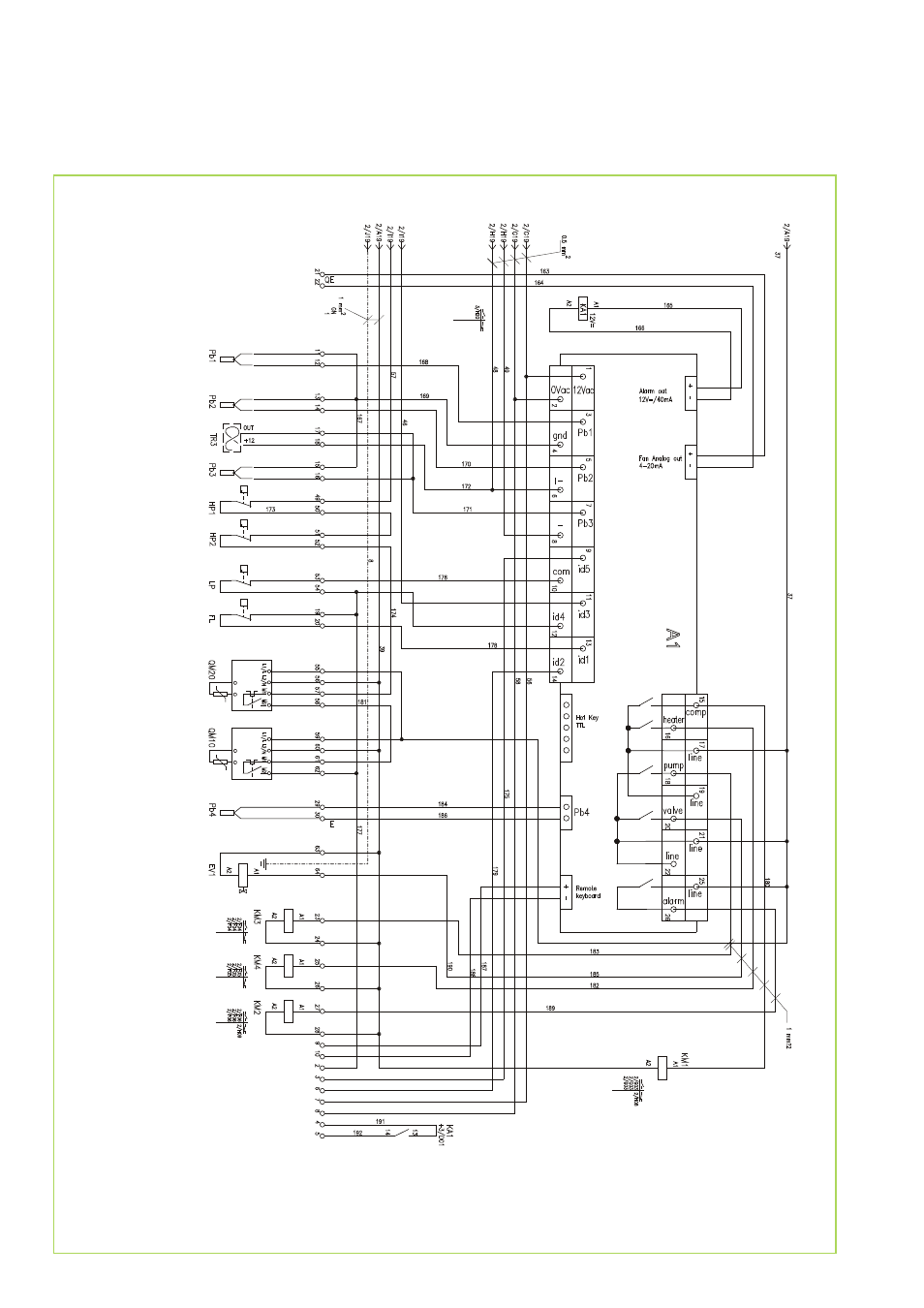

Legende:
A1 Regler IChill
A2 Ventilatorregelung
B1 Sensor Mediumeintritt
B2 Sensor Mediumaustritt
B3 Sensor Ventilatorregelung
B4 nicht verwendet
EV1 Umkehrventil
FL Differenzdruckwächter
HP Hochdruckwächter
KA3 Phasenfolgerelais
LP Niederdruckwächter
M1 Kompressor
M2 Umwälzpumpe
M3 Verflüssigerventilator 3
M4 Verflüssigerventilator 4
M10 Verflüssigerventilator 1
M11 Verflüssigerventilator 2
RC1 Kurbelwannenheizung Kompressor
TA Transformator 230/12V
TR 3 Druckaufnehmer (ggf. nicht verwendet)
TX1 Thermokontakt Ventilator 1
TX1 Thermokontakt Ventilator 1
TX2 Thermokontakt Ventilator 2
KWL 520 (SP) - 780 (SP)
2-3 Externe Freigabe
4-5 Sammelstörmeldung
2-6 Umschaltung Kühlen-Heizen
7 12V
8 0V
9-10 Kabel-Fernbedienung
Sensor
Mediumeintritt
HD-Schalter 1
HD-Schalter 2
Sensor
Mediumaustritt
ND-Schalter
Überhitzungsschutz
Kompressor 1
Überhitzungsschutz
Kompressor 2
Sensor
LN-Regelung
Druckaufnehmer
Winterdruckregelung
Umkehrventil
(nur KWL...H)
Differenzd.-/
Strömungswächter
