16

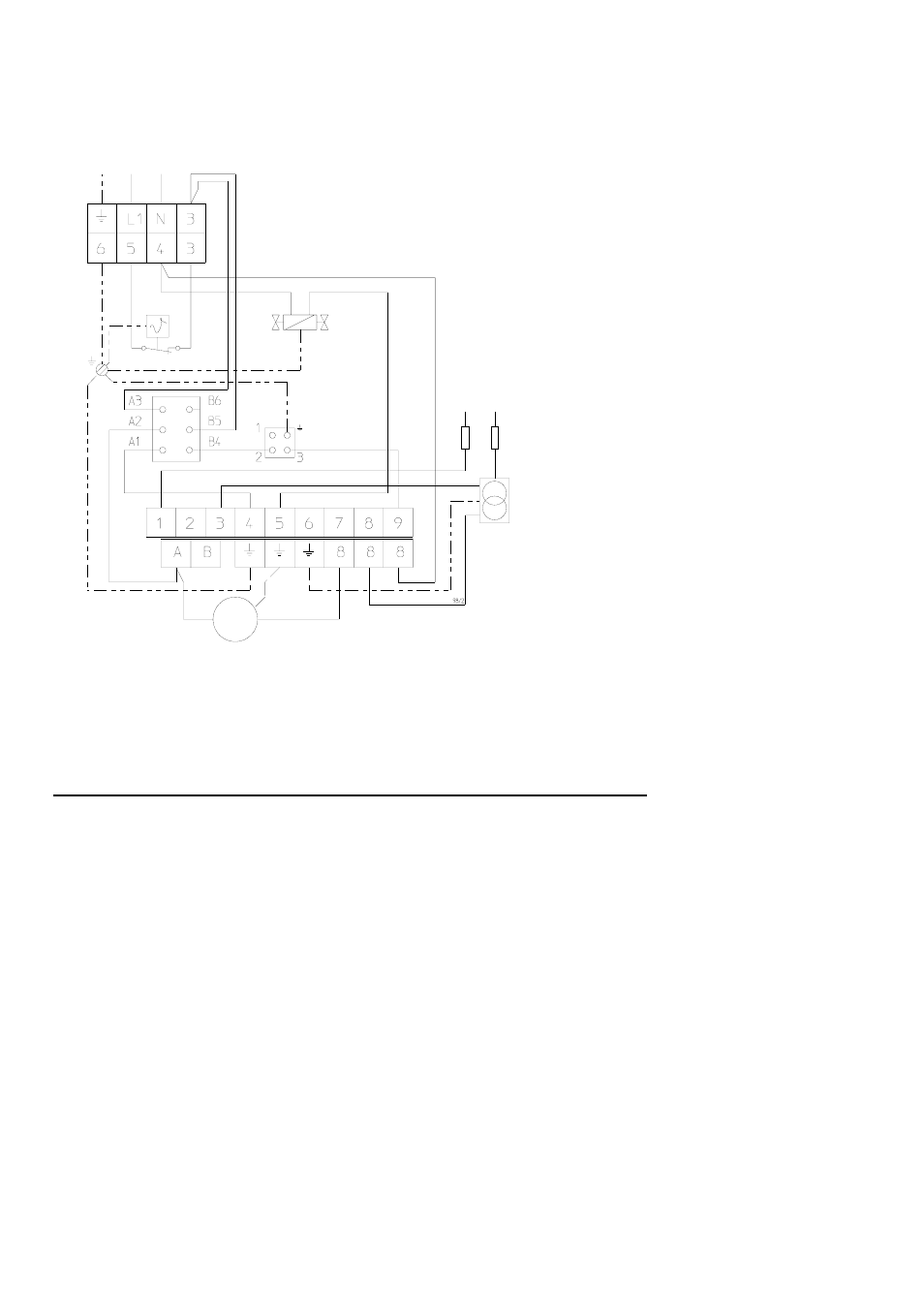

Schaltschema
Technische Daten
I – Ionisationselektrode
KL – Klemmleiste
M – Ventilatormotor
MV – Magnetventil
RS – Relaissockel
RT – Raumthermostatsteckdose
S – Betriebsschalter
STB – Sicherheitstemperaturbegrenzer
Z – Zündelektrode
ZT – Zündtrafo
Baureihe PG 25 T / 25 TE
Nennwärmebelastung kW 25
Heizleistung kW 10 - 25
Luftleistung m³/h 800
Brennstoff / Gasart
Geräte-Anschlußdruck bar 1,5
Geräte-Anschlußwert kg/h 0,78 - 1,94
Elektroanschluß 1~ V 230
Frequenz Hz 50
Leistungsaufnahme max. W 70
Absicherung (bauseits) A 10
Schutzart IP 44
Schalldruckpegel L
pA
1m 1) dB(A) 56 - 69
Gewicht (ohne Zubehör) kg 12
Abmessungen ges. Länge mm 450
Breite mm 260
Höhe mm 410
1)
Geräuschmessung DIN 45635-01-Kl3 im Heizbetrieb
Flüssiggas Kat. I
3B/P
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
KL
STB
RT
RS
ZT
I Z
S
MV
M
1~
230 / 1~ 50 Hz
PE L1 N
