REMKO DH 18 - Handbuch (Seite 10)

10
DH 18
Nennwärmebelastung kW 18
Luftleistung m³/h 600
Brennstoff Heizöl EL / Diesel
Brennstoffverbrauch, max. kg/h 1,52
Düse (70°W / 80°S) USG 0,4
Pumpendruck ca. bar 11
Tankinhalt Ltr. 16
Elektroanschluss 1~ V / Hz 230 / 50
Nennstrom max. A 1,2
Leistungsaufnahme max. kW 0,9
Absicherung bauseits A 10
Schalldruckpegel L
pA
1m
1)
dB(A) 70
Länge mm 810
Breite mm 310
Höhe mm 440
Gewicht kg 23
1) Geräuschmessung DIN 45635 - 01 - KL 3

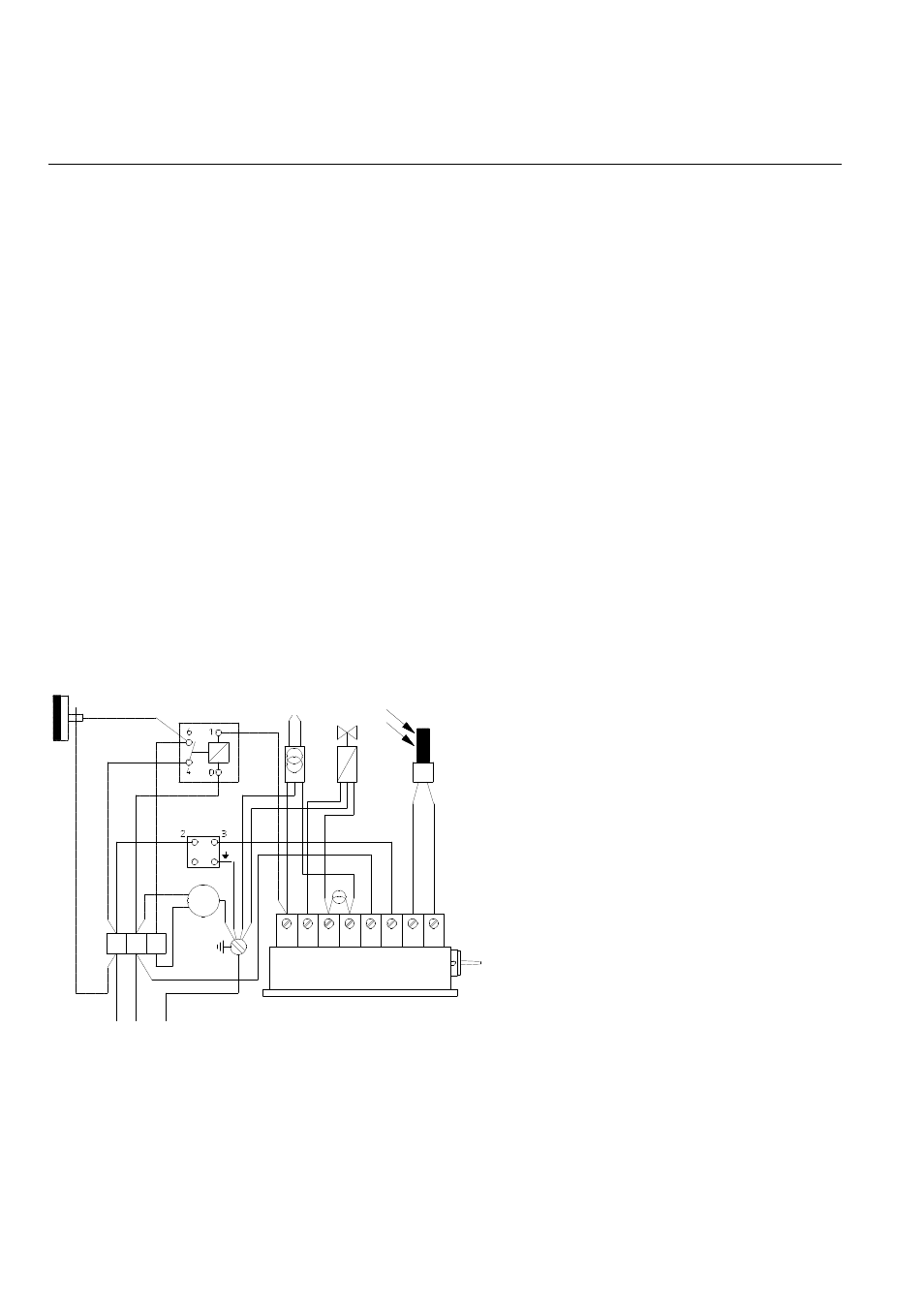

Schaltschema
Technische Daten
BS = Betriebsschalter
F = Fotozelle
HS = Hilfsrelais
IC = Steuer-IC
KL = Klemmleiste
M = Motor
MV = Magnetventil
NK = Nachkühlthermostat
NTC = Widerstand
RT = Thermostatsteckdose
ZT = Zündtransformator
Ein anderer Betrieb/Bedienung als in dieser Anleitung aufgeführt ist unzulässig!
Bei Nichtbeachtung erlischt jegliche Haftung und Anspruch auf Gewährleistung.
Voraussetzung für eventuelle Gewährleistungsansprüche ist, dass der Besteller oder sein Abnehmer im zeit-
lichen Zusammenhang mit Verkauf und Inbetriebnahme die jedem REMKO - Heizautomaten beigefügte
„Gewährleistungsurkunde” vollständig ausgefüllt an die REMKO GmbH & Co. KG zurückgesandt hat.
230V/1~ 50Hz
L1 N PE
NK
HS ZT MV F
RT
M
1~
KL 1 2 3
1 2 3 4 5 6 7 8
BS
IC
NTC
