1

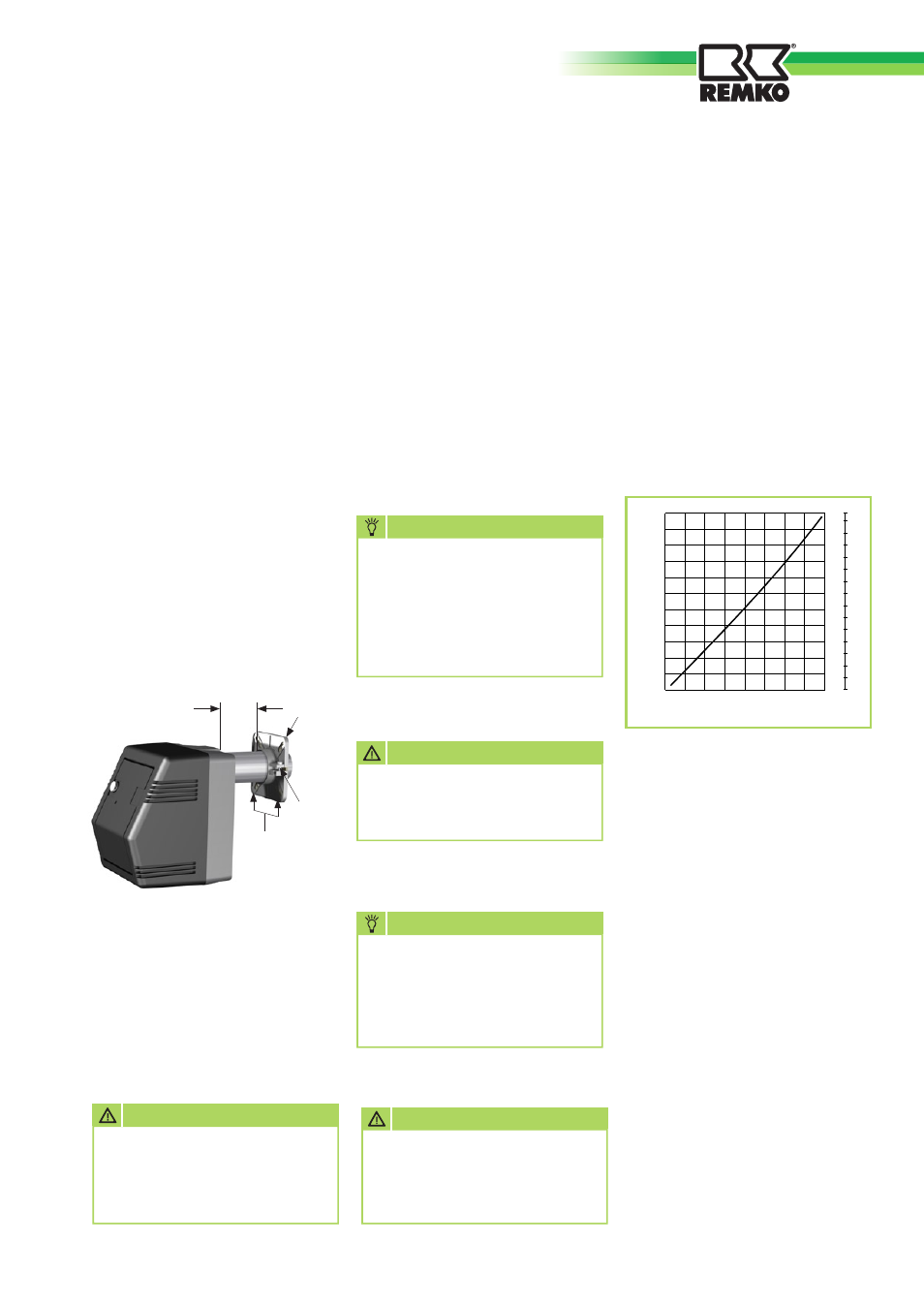

Montage des Brennerflansches
und des Brenners
1. Die Flanschdichtung des
Brennerflansch [6] überprüfen
und falls erforderlich ersetzen.
2. Den Brennerflansch [6] mit den
vier Befestigungsschrauben am
Gerätegehäuse befestigen.
Markierung „OBEN“
(UP, HAUT) beachten!
3. Die oberen 2 Befestigungs-
schrauben fest anziehen.
4. Die unteren 2 Befestigungs-
schrauben [14] nur mit leichtem
Druck anziehen, damit sich der
Brennerflansch noch zusam-
menziehen läßt..
5. Das Flammrohr des Brenners in
den Brennerflansch schieben.
Maß X = 0 mm beachten!
Zusätzliche Hinweise zur Wartung
des Gerätes
■
Alle Arbeiten sind ausschließlich
durch autorisiertes Fachpersonal
mit entsprechender Ausrüstung
zu erledigen.
Ein Protokoll ist zu erstellen und
vom Betreiber aufzubewahren
■ Der Nachweis über die durch
autorisiertes Fachpersonal
ausgeführten Arbeiten, nebst
den üblichen Protokollen, ist
daher zwingend erforderlich
AcHTunG
Nach allen Arbeiten an den
Geräten ist eine elektrische
Sicherheitsprüfung nach VDE
0701 durchzuführen.
6. Das Flammrohr unter leichtem
Anheben des Brenners
(3° Neigung) mit der Klemm-
schraube [15] festklemmen.
7. Zuletzt auch die unteren 2
Befestigungsschrauben [14] fest
anziehen.
HInwEIS
Die Begrenzung der Abgas-
verluste ist gemäß §11 der
Verordnung über Kleinfeue-
rungsanlagen (1. BImSchV)
einzuhalten.
AcHTunG
Den Gebläseölbrenner
ausschließlich durch autori-
siertes Fachpersonal warten
lassen.
HInwEIS
Über die regelmäßig anfal-
lenden Wartungs-und Reini-
gungsarbeiten empfehlen wir
mit einem autorisierten Fach-
unternehmen einen Wartungs-
vertrag abzuschließen.
AcHTunG
Der Brenner und alle Regelein-
richtungen sind auf einwand-
freie Funktion zu überprüfen.
Rußschichtdicke [mm]
0 1,0 2,0 3,0 4,0
W
irk
un
gs
gr
ad
ve
rlu
st
e
[%
]
A
ns
tie
g
de
r A
bg
as
te
m
pe
ra
tu
r [
K
]
40
0
80
120
160
200
6
0
8
10
12
14
4
2
Rußablagerungen
Schon durch geringe Rußablage-
rungen an den Wärmeübertra-
gungsflächen von Brennkammer
und Wärmetauscher erfolgt eine
Isolierung der Wärmeabgabe.
Hieraus entsteht eine Verschlech-
terung des feuerungstechnischen
Wirkungsgrades.
Eine Rußschicht von 1 mm Dicke
bewirkt bereits eine Abgastempe-
raturerhöhung von ca. 50 K
(s. Diagramm).
Wie hieraus zu erkennen ist, ist
zur Erhaltung der Wirtschaftlich-
keit und Emissionsgrenzen eine
optimale Brennereinstellung und
regelmäßige Wartung unerläßlich.
X 6
15
14
