1

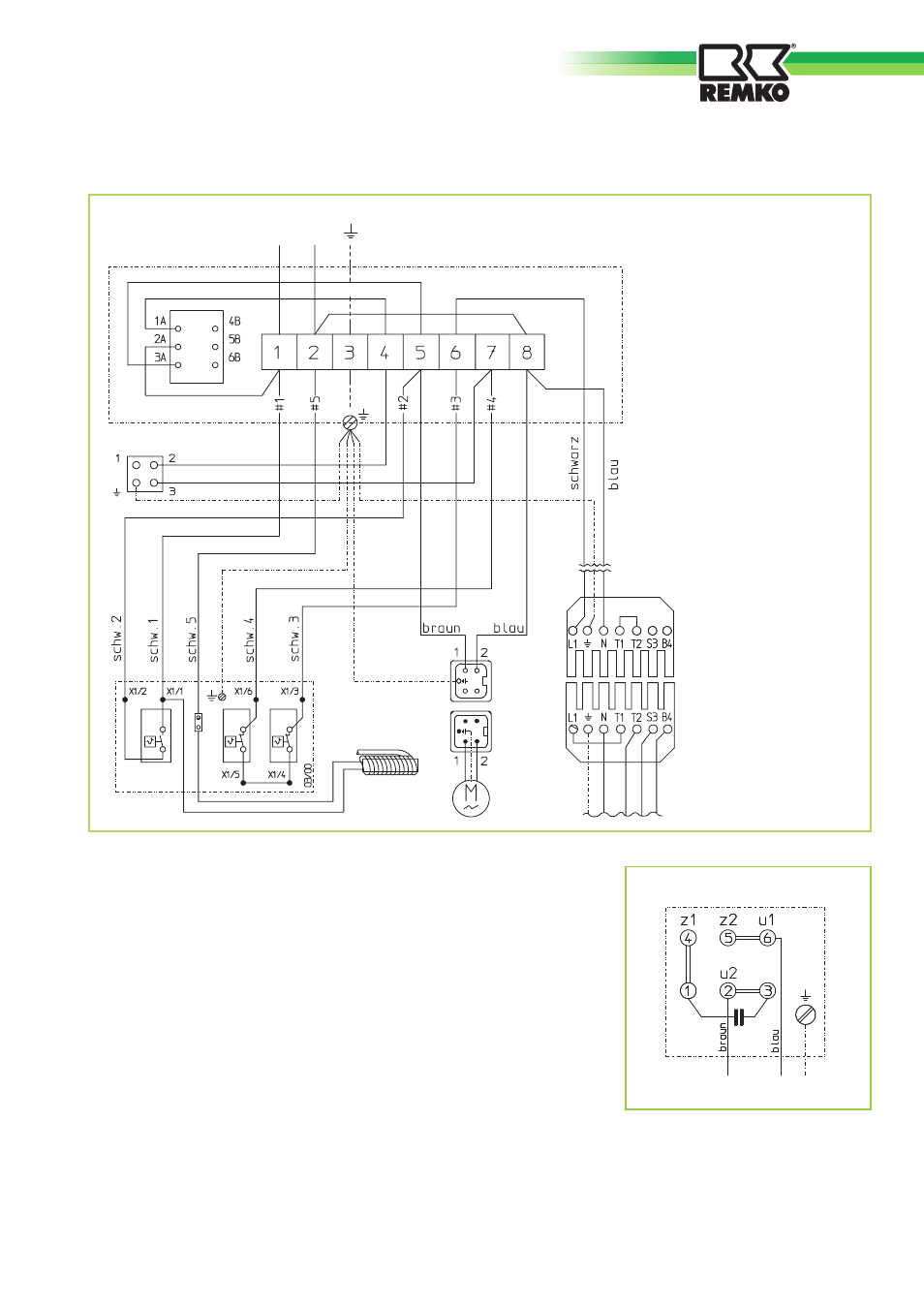

Elektrisches Anschlussschema

Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.

C

L1

N PE

Motoranschluss

Legende:
KB

= Dreifach-Kombinationsregler

KL

= Klemmleiste Schaltkasten

M

= Ventilatormotor

ÖV

= Ölvorwärmung

RT

= Raumthermostatsteckdose

S

= Betriebsschalter

SK

= Schaltkasten

STB

= Temperaturbegrenzer

TR

= Ventilatorregler

TW

= Temperaturwächter

VS

= Ventilator-Steckverbindung

WS

= Brennerstecker, 7-polig

(nur bei werkseitiger Brennerlieferung montiert)

X1

= Klemmleiste im Kombiregler

Steckerteil
vom Schaltkasten;

nur bei werkseitiger Brener-
lieferung montiert.

Steckerteil
vom Gebläsebrenner

230V/1~ 50Hz

L1

N

S

KL

SK

RT

VS

KB

ÖV

WS

TR

STB

TW
