REMKO HTL 150 - Handbuch (Seite 16)

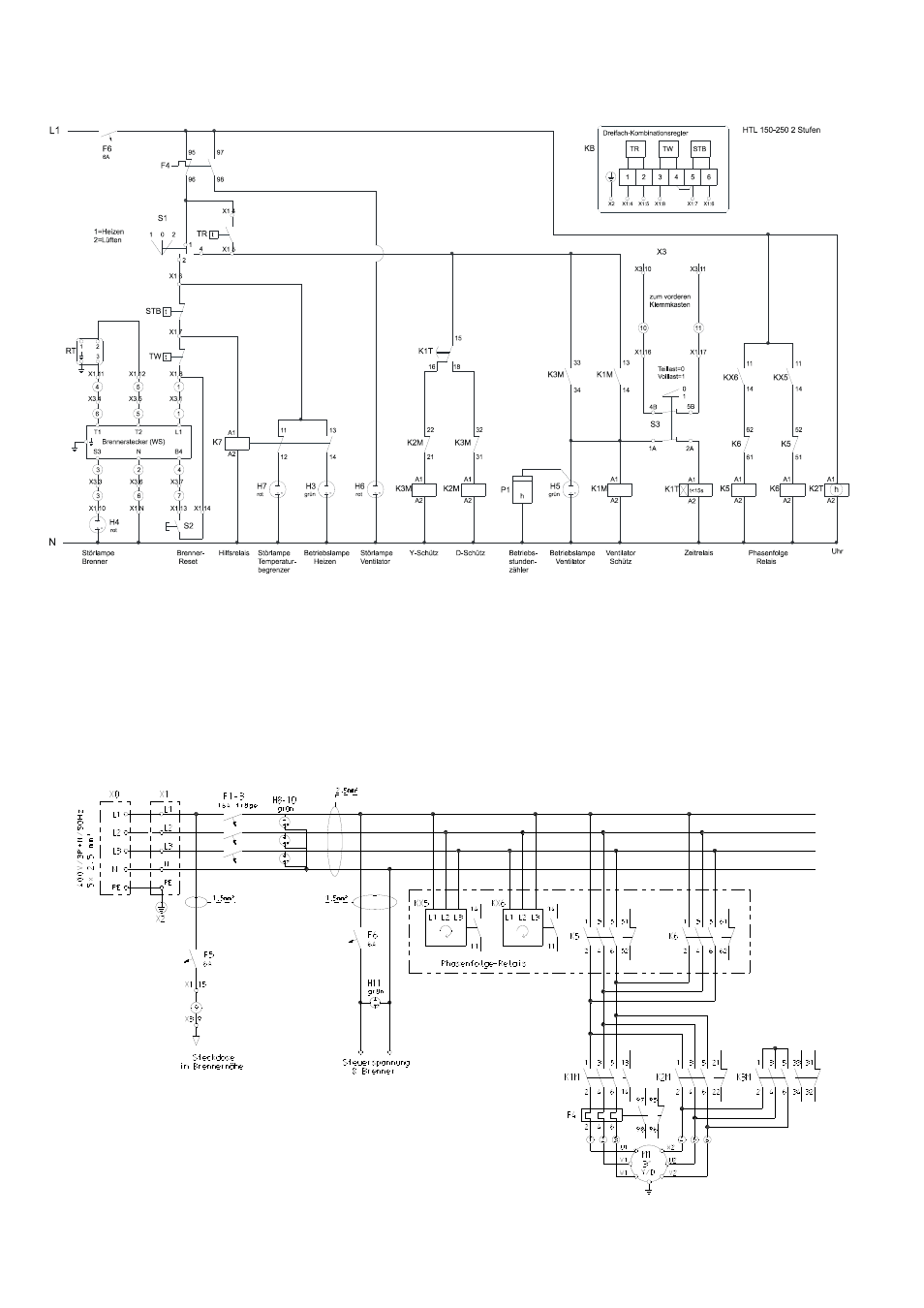

Schaltschema
F1-3 = Netzsicherungen
F4 =
Motorschutzschalter
F5 = Vorsicherung (Steckdose)
F6 = Steuersicherung
H3 = Betriebsleuchte (Heizen)
H4 = Störleuchte (Brenner)
H5 = Betriebsleuchte (Ventilator)
H6 = Störleuchte (Ventilator)
H7 = Störleuchte (Temp.begrenzer)
H8-10 = Kontrolleuchten (Phasen)
H11 =
Kontrolleuchte (Steuerphase)
K1M = Ventilatorschütz
K2M =
Δ-Schütz
K3M = Y-Schütz
K1T =
Zeitrelais
K5-6 = Schütz f. Phasenfolgerelais
K7 =
Hilfsrelais
KX5-6 = Phasenfolgerelais
KB =
Dreifach-Kombinationsregler
M1 = Ventilatormotor
P1 = Betriebsstundenzähler
RT = Raumthermostatsteckdose
S1 = Betriebsschalter
S2 = Brenner-Reset
S3 = Umschalter (1.+ 2. Stufe)
STB = Sicherheitstemperaturbegrenzer
TR =
Temperaturregler
TW = Temperaturwächter
X0 = Anschlußkabel mit 16A Stecker
X1 = Klemmleiste im Schaltkasten
X2 = Klemmleiste PE
X3 = Klemmleiste im Klemmkasten (vorn)
Maß- und Konstruktionsänderungen, die dem technischen
Fortschritt dienen, bleiben uns vorbehalten.
