Technische Daten

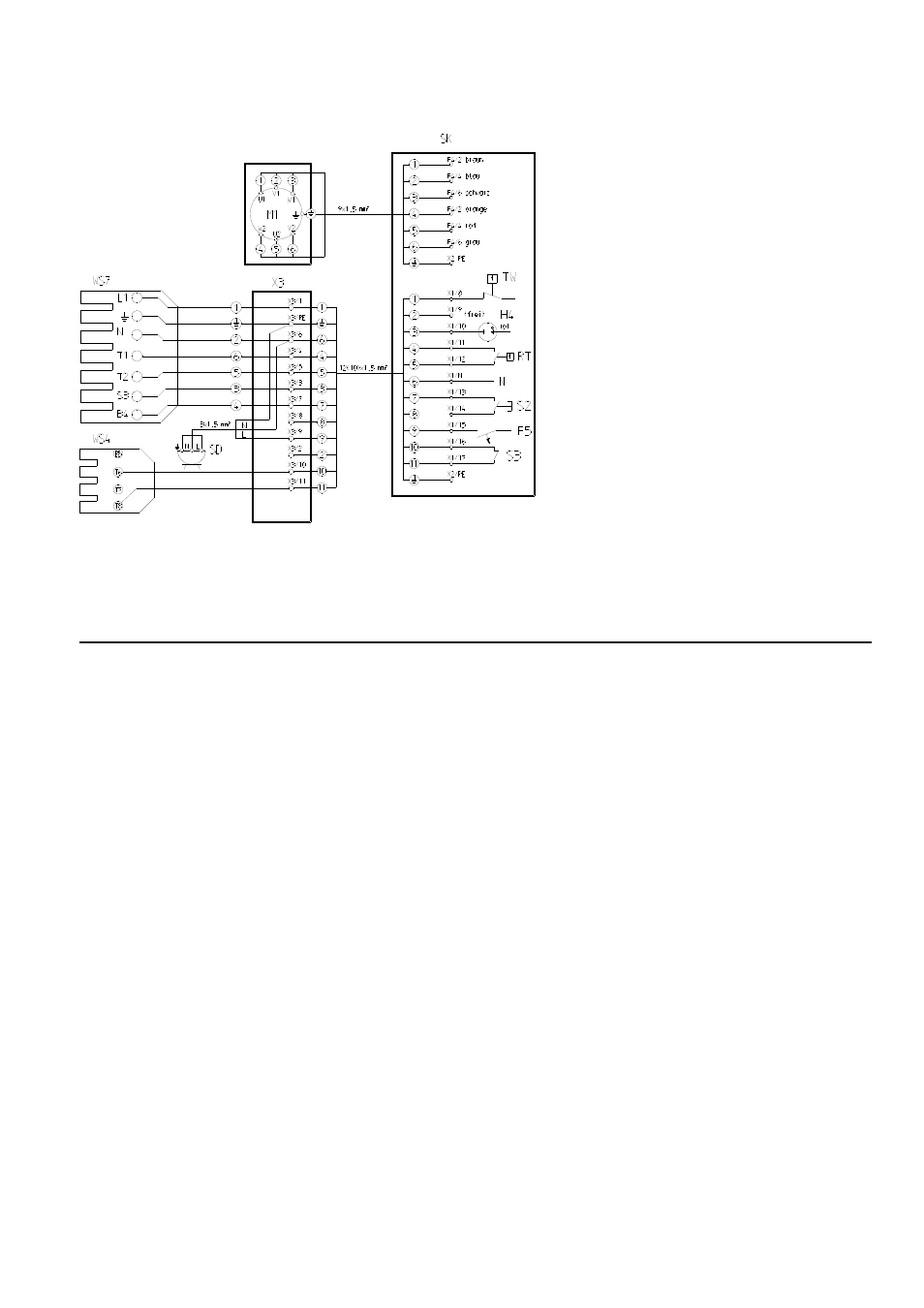

Anschlußschema
F5 = Vorsicherung
Steckdose
H4 = Störlampe
Brenner
M1 = Ventilatormotor
RT = Raumthermostatsteckdose
SD = Doppelsteckdose
vorne
S2 =
Brenner-Reset
S3 =
2-Stufenschalter
SK =
Schaltkasten
TW = Temperaturwächter
WS4 = 4-polige Steckverbindung
WS7 = 7-polige Steckverbindung
X3 =
Klemmkasten
vorne
Gerätetyp
HTL 150-FB
2-stufig
HTL 200-FB
2-stufig
HTL 250-FB
2-stufig
Nennwärmebelastung max.
kW
125 / 160
150 / 200
160 / 220
Nennwärmeleistung
kW
115 / 148
138 / 184
148 / 203
Nennluftvolumenstrom
1)
m³/h
7.890 / 11.180 9.120 / 12.950 9.780 / 13.860
Pressung
(max. ges.)
Pa
190 / 410
480 / 540
540 / 620
Brennstoff
Heizöl EL nach DIN 51603 bzw. Dieselkraftstoff
Brennstoffverbrauch max.
kg/h
10,5 / 13,5
12,6 / 16,8
13,5 / 18,0
Öldüse
USG
2,75 80°S
3,5 80°S
3,5 80°S
Abgasverlust min.
%
8
8
9
Feuerraumwiderstand
(im Betriebszustand)
Pa
65
110
135
erforderlicher Kaminzug
Pa
0
0
0
Elektroanschluß
V/Hz
400/3N~ / 50
400/3N~ / 50
400/3N~ / 50
Leistungsaufnahme
(max. ges. Gerät)
W
2.640
4.580
4.810
Nennstrom
(max. ges. Gerät)
A
6,1
9,3
9,8
Leistungsaufnahme
(min / max. Ventilator)
W
960 / 1.950
2.700 / 3.900
2.850 / 4.100
Nennstrom (max. Ventilator)
A
3,6
6,8
7,1
Leistungsaufnahme
(Brennstoffvorwärmung)
W
300
300
300
Absicherung
(bauseits)
A
3 x 16
3 x 16
3 x 16
Temperaturerhöhung (
Δ
t
)
K
56
57
59
Schalldruckpegel L
pA
1m
2)
dB (A)
69 / 71
70 / 74
70 / 74
Luftansaug ø
(Ansaugstutzen, Zubehör)
mm
550
550
600
Luftausblas ø
mm
550
550
550
Abgasstutzen ø
mm
200
200
200
Länge ges.
mm
2.400
2.400
2.400
Breite ges.
mm
800
800
800
Höhe ges.
mm
1.370
1.370
1.370
Gewicht
(mit Gebläse-Ölbrenner)
kg
460
480
505
1) (bei
Δ
t
45K / 1,2 kg/m³)
2) Geräuschmessung DIN 45635 - 01 - KL 3
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten
Pumpendruck ca.
(1.Stufe / 2.Stufe)
bar
10 / 17
9 / 16
10 / 18
