11

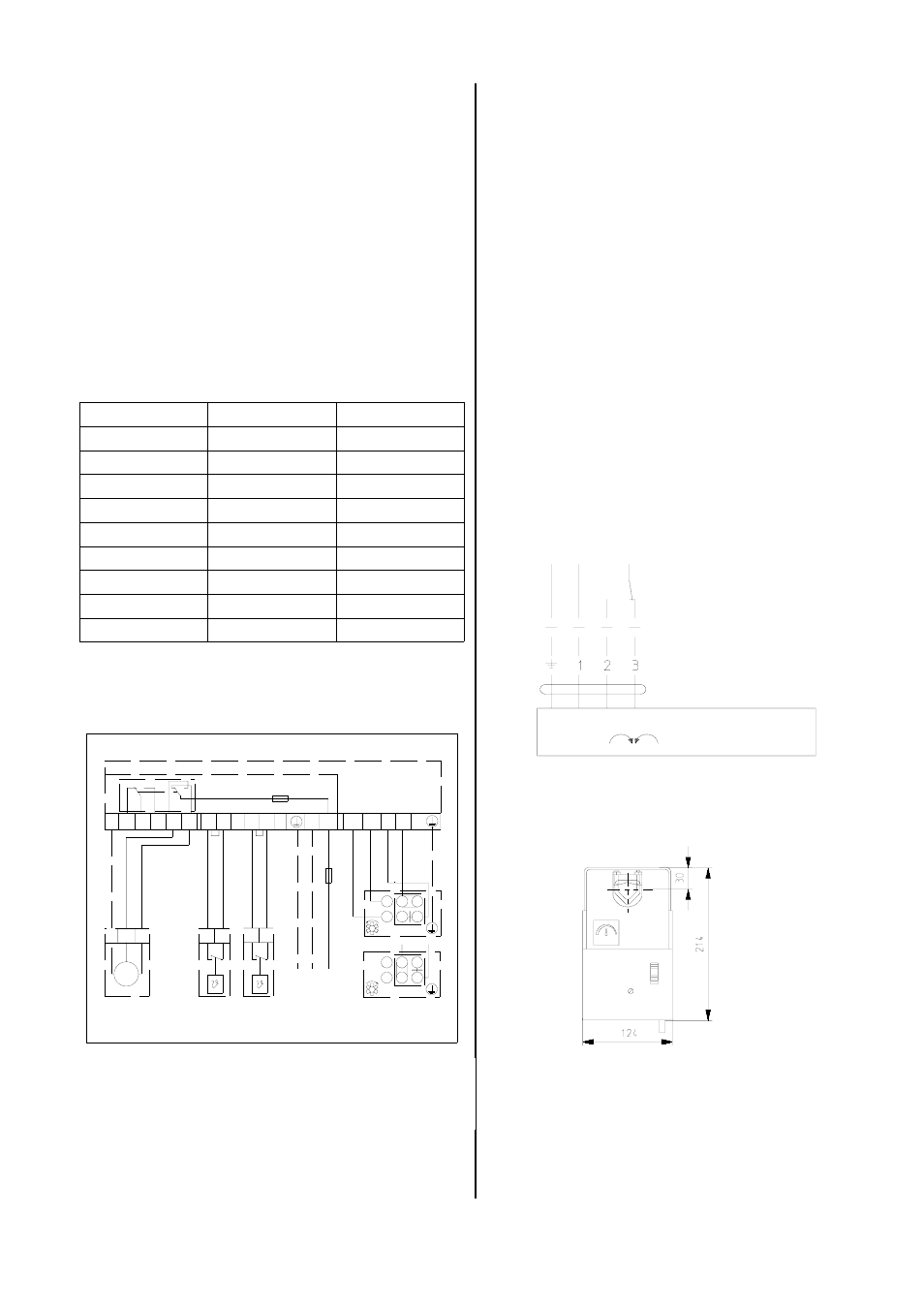

Motor - Steuergerät
5-stufiges Steuergerät zur Drehzahlsteuerung für Ein-
phasen- Wechselstrom mit Betriebsmeldeleuchte.
Motorschutz durch Anschluß von Thermokontakten.
Im Störfall (bei Auslösung der Thermokontakte) fällt
das geräteinterne Hauptschütz ab und trennt den Motor
vom Netz. Nach Behebung der Störursache ist die Wie-
dereinstellung am Drehzahlwahlschalter möglich.
Das Steuergerät ist mit den Anschlußmöglichkeiten für
Raumthermostat und Frostschutz versehen.
Der Ventilator wird durch den Raumthermostaten
(potentialfreier Kontakt) ein– bzw. ausgeschaltet, bei
Ansprechen des Frostschutzes schließt der Klappen-
stellmotor die Außenluftklappe.
Stellmotor
Der Stellmotor wird direkt auf der Klappenachse mon-
tiert.
Er ist mit einem Universalklemmblock ausgerüstet und
wird mit der mitgelieferten Verdrehsicherung fixiert.
Die Ansteuerung erfolgt über Schützkontakte oder
Handschalter.
Der Antrieb ist überlastsicher und benötigt keinen End-
schalter. Für die Handbetätigung kann das Getriebe mit
einer selbstrückstellenden Drucktaste ausgerastet werden.
Typ FLG 20 FLG 40
Steuergerät RTRE 7 RTRE 9
Spannung V ~ 230 ~ 230
Strom A 7 9
Schutzart IP 54 IP 54
Breite mm 190 262
Höhe mm 225 309
Tiefe mm 135 167
Gewicht kg 6,3 10,8
EDV - Nr. 430370 430470
Technische Daten:
Eingangsspannung: 230 V /1~ 50 Hz
Ausgangsspannung: 230 /170 /135 /110 /65 V /1~
Abmessungen:
Technische Daten:
Stellmotor GM 220 überlastsicher
Leistung 10 W, 230 Volt, 50 Hz
Schutzart IP 54, Laufzeit ca. 180 Sekunden
Maximale Umgebungstemperatur 55 °C
Anschlußschema:
M
1
F3
PE N L1
Netz
1~230V 50 Hz
N 4 5 2 1 3 RT RT FS FS N L1 TK TK U2 U1
TK U1 Z2
TK Z1 U2
TK U1 Z2
TK Z1 U2
N Auf Zu 1 2 1 2
Klappen-
Stellmotor
Raum-
thermostat
Frostschutz-
thermostat
Motor mit
eingebauten
Thermokontakten
RTRE
Hinweis:
Der Anschluß ist nach dem Anschlußschema, das
sich im jeweiligen Schaltgerät befindet, vorzunehmen.
*
Zur Vermeidung von Schäden durch Überhitzung
müssen beim Stillstand des Ventilators sämtliche
Regelventile automatisch schließen.
230 V / 1~
PE N L1
Anschlußschema:
