7
4. Schrauben Sie die Befestigungslaschen (Abb. 4)
an das Gehäuse.
Die Befestigungslaschen dienen nicht als Verbinder
zwischen 2 Geräteteilen sondern zur Befestigung
der Geräte an der Decke.

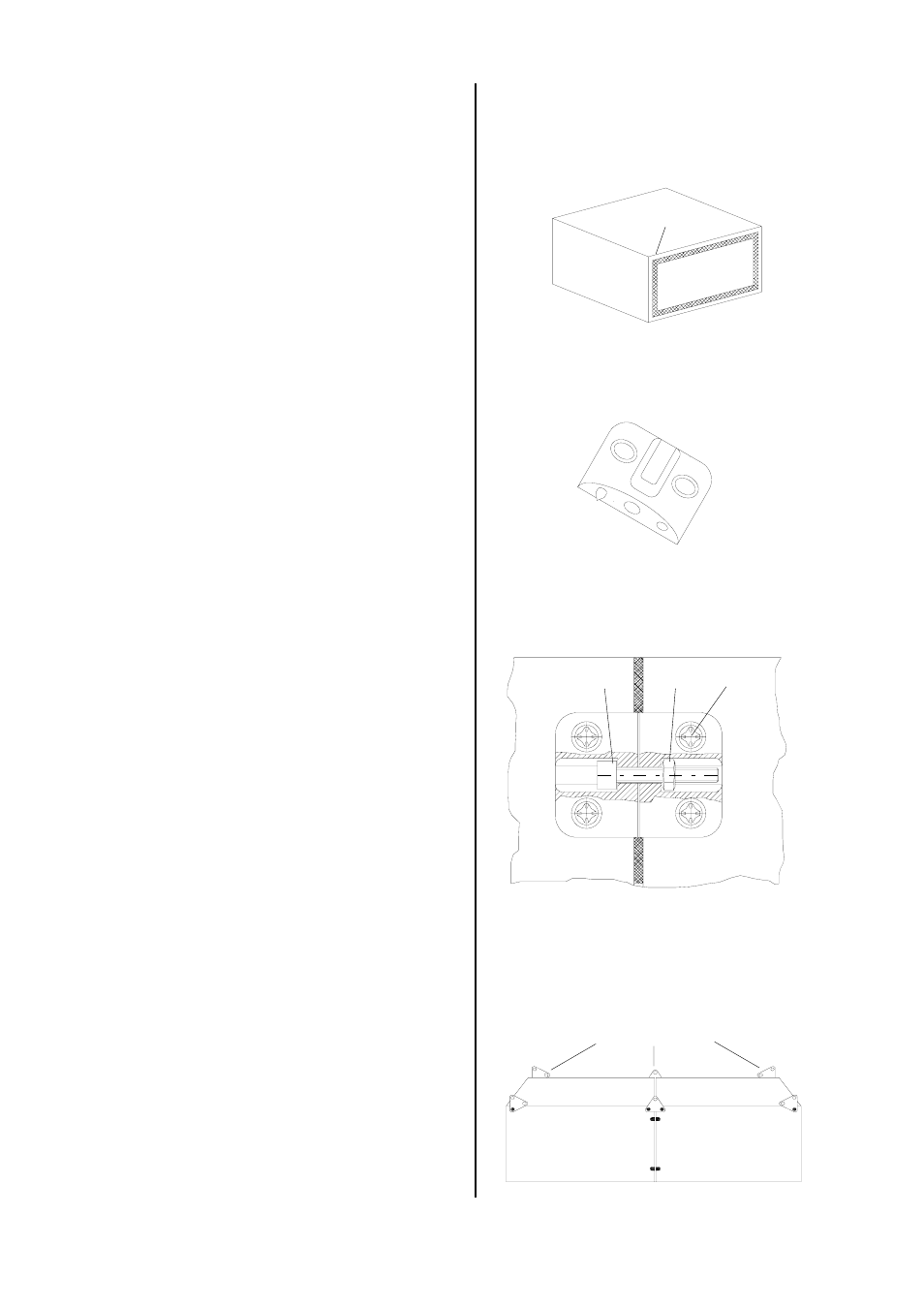

Abb. 1
Dichtband
Um die einzelnen Gerätekomponenten miteinander zu
verbinden gehen Sie folgendermaßen vor:
Abb. 2
3. Verbinden Sie die Gehäuseteile endgültig durch
Verschrauben der Kunststoffverbinder mittels
Innensechskant- Schrauben (2) und Muttern (3)
gemäß
Abb. 3.
2 3 4
Abb. 3
Gerätemontage
Die Lüftungsgeräte können in liegender oder stehender
Einbaulage montiert werden.
Aufstellung
Geräteaufstellung
Vor der Aufstellung der Geräte sind grundsätzlich die
für das jeweilige Bundesland geltenden Bestimmungen
und Verordnungen zu beachten.
Die Geräte sind für die Verwendung von Ansaug- und
Ausblasseitigem Zubehör geeignet.
Es ist sicherzustellen, daß die Ventilatorleistung
(Nenndruck) entsprechend den jeweiligen luftseitigen
Widerständen angepaßt wird (Nennstrom messen).
Beachten Sie zusätzlich die für die Geräteaufstellung
wichtigen Hinweise:
Montieren Sie die Geräte nur schwingungsfrei an
Wänden oder Decken.
Montiert Sie die Geräte nur an Decken oder Wänden
mit ausreichender Tragfähigkeit.
Achten Sie bei Montage in Zwischendecken auf eine
ausreichend große Revisionsöffnung.
Planen Sie bei der Montage von Geräten mit Luft-
kühler und Tropfenabscheider eine seitliche Zugriffs-
möglichkeit ein.
Schließen Sie den Tropfwasserablauf bauseits an
einen Syphon an.
Syphonhöhe entsprechend den Druckverhältnissen
im Gerät.
Schließen Sie den Kanalanschluß saug- und druck-
seitig immer über elastische Verbindungsstutzen an.
Empfohlene Schaltfunktion:
Der Ventilator wird abgeschaltet, der Stellmotor schließt
die Jalousieklappe und das Heizungsmischventil wird
geöffnet.
Eine andere Möglichkeit, den Wärmetauscher vor
Frostschäden zu bewahren, ist die Anwendung eines
handelsüblichen Gefrierschutzmittels mit Korrosions-
schutz (Ausführung nur durch Fachbetrieb).
*
Um Frostschäden zu vermeiden, muß bei Außen-
luftbetrieb eine Frostschutzsicherung vorgesehen
werden.
Frostschutz
*
Geräteausführungen mit Luftkühler dürfen nur in
liegender Einbaulage montiert werden.
Das Kondensat muß in der vorhandenen Tropf-
wanne aufgefangen werden.
2. Befestigen Sie die Kunststoffverbinder (Abb. 2) mit
den Blechschrauben (Pos. 4 in Abb. 3) an den vorge-
bohrten Stellen am Gehäuse.
Befestigungslasche
Abb. 4
1. Kleben Sie das mitgelieferte Dichtband bündig mit
der Innenkante auf (Abb. 1).
