9

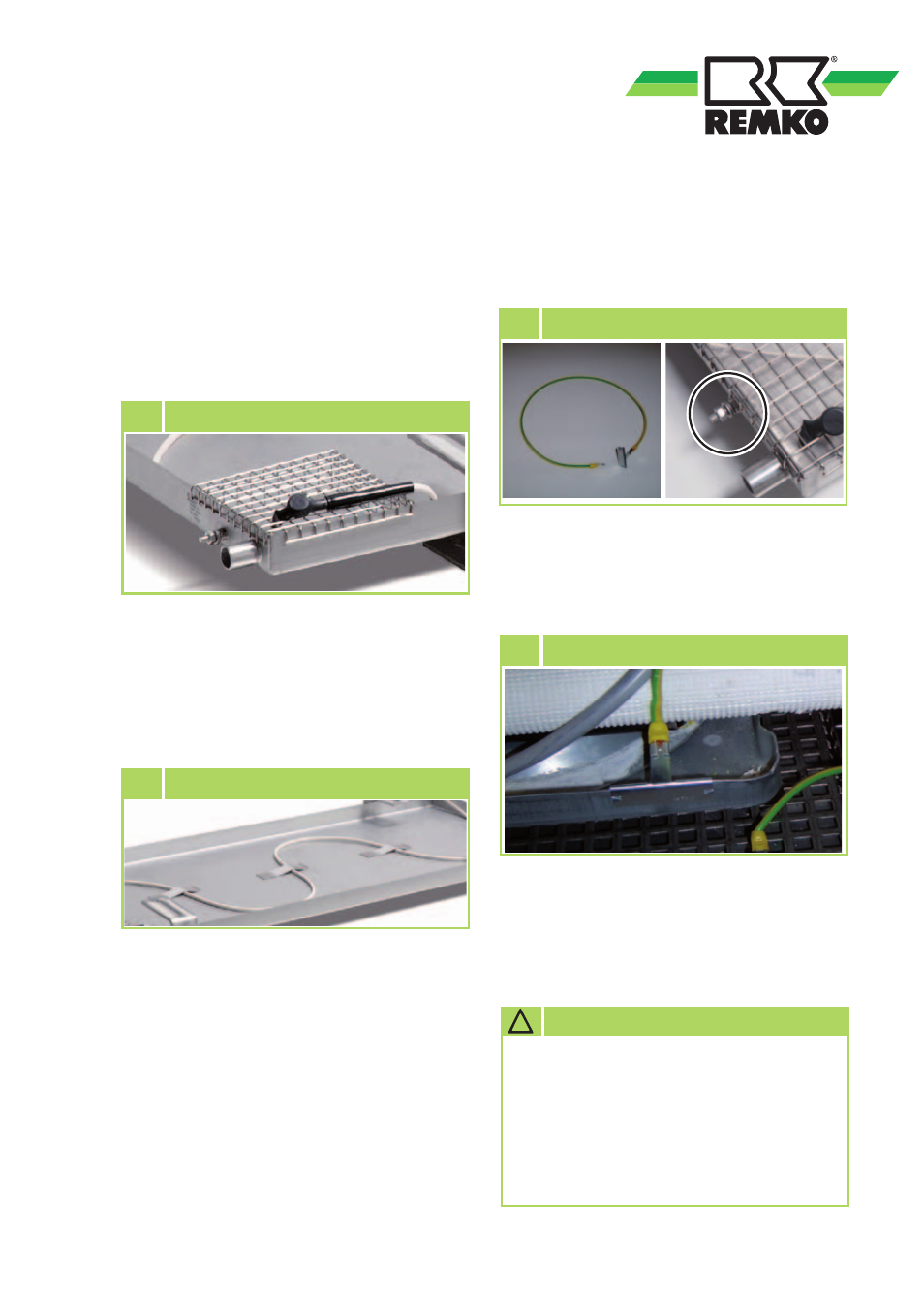

Installation der Kondensat-Ablaufheizung
Montage der Ablaufheizung
Für die Montage der Kondensat-Ablauf-
heizung in der Wanne vorzunehmen,
gehen Sie folgendermaßen vor:
1. Befestigen Sie das Ende der Heizung
auf dem Laubgitter (Bild 1).
2. Schieben Sie Heizung in die dafür
vorgesehenen Befestigungslaschen
in Schlaufen (Bild 2) und führen das
andere Ende mit der Sicherung durch
die Kabeleinführung in das Außenteil
ein.
3. Verbinden Sie die Heizung entspre-
chend dem Kapitel „Elektrischer
Anschluss“.
Erdung
Um die Erdung der Kondensat-Auf-
fangwanne vorzunehmen, gehen Sie
folgendermassen vor:
1. Nehmen Sie das im Lieferumfang ent-
haltene Erdungsleitung inkl. Erdungs-
clips und befestigen Sie es an der
2. Stecken Sie den Erdungsclip an geeig-
neter Stelle auf die Innenseite des ver-
zinkten Gerätebodens im Außengerät
(Bild 4)
.
3. Montieren Sie alle Seitenbleche
wieder und nehmen Sie die Anlage in
Betrieb.
4. Testen Sie die korrekte Funktion.
4 Erdungsclip aufstecken
Schraube der Wanne neben dem
Ablaufstutzen (Bild 4).
3 Erdungsleitung befestigen
1 Montage Leitungsende
2 Erdungskabel
! ACHTUNG
Die Kondensat-Ablaufheizung darf
in keinem Fall gekürzt oder
aufgerollt werden!
Überlängen sind in der Konden-
satwanne so zu verlegen, dass
kein direkter Kontakt der verlegten
Schlaufen entstehen kann.
