Montageanweisung
Vor allen Arbeiten an dem Gerät muß die Spannungsversorgung
unterbrochen und gegen Wiedereinschalten gesichert werden!

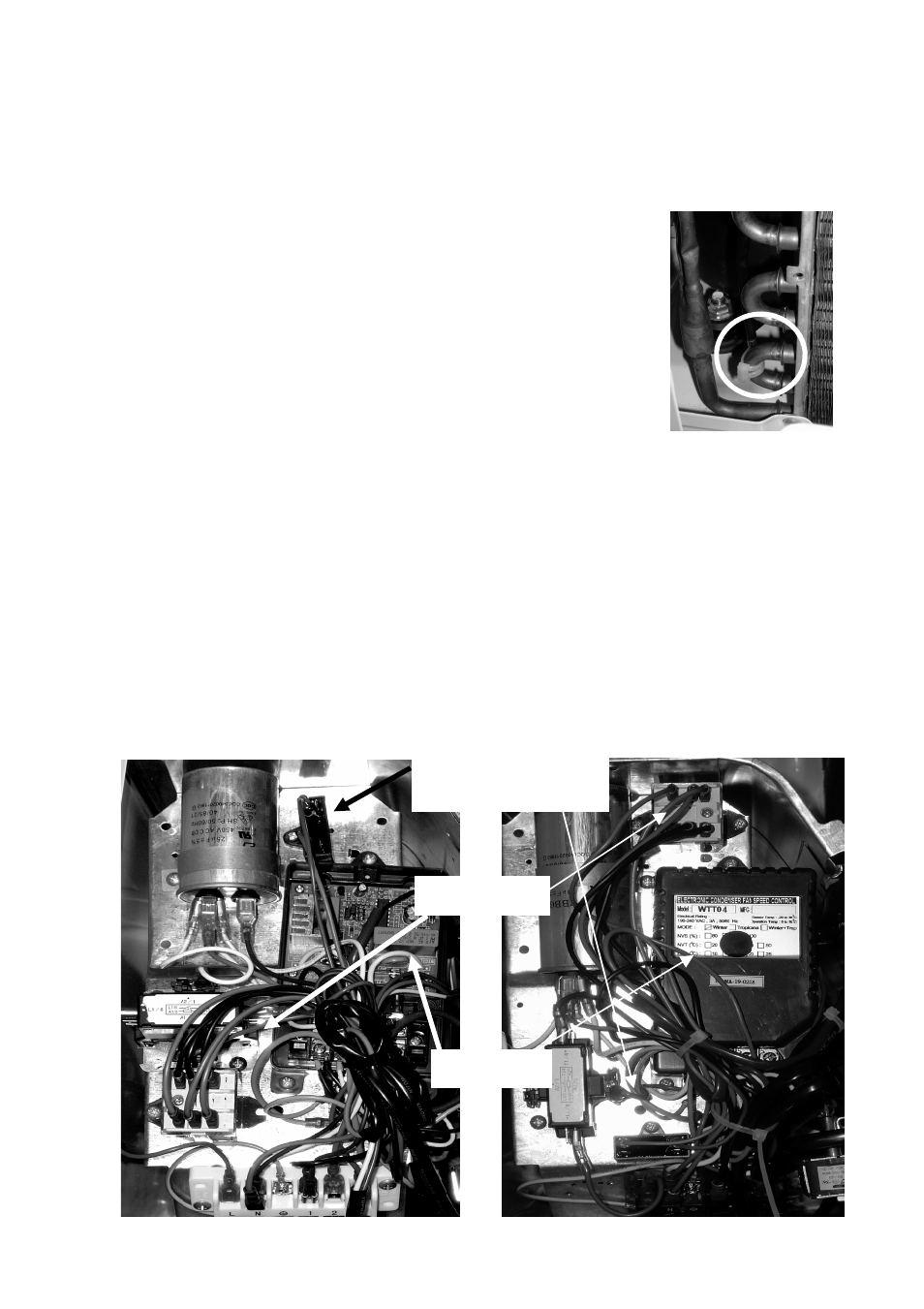

Montage des Sensors RXS 261-521H, ML261-521
1. Deckel und Abdeckung des Anschlußraumes entfer-
nen.
2.
Seitenteil am Verflüssiger lösen.
3.
Sensor im unteren Drittel am vorletzten Rohrbogen am
Verflüssiger befestigen und
mit Kabelbinder fixieren.
Montage der Regelung RXS 261-521 H
,
ML 261-521
1. Kondensator des Verflüssigerventilators lösen,nach hinten versetzen und
mit einer Schraube befestigen.
2. Winterregelung unmittelbar vor den Kondensator mit zwei Schrauben
befestigen.
Jumperstellung: JP2 –1/2 JP3 — 2/3
3. Hilfsrelais (EDV-Nr. 1108038) mit Schrauben befestigen.
4. Leitungen A – J wie im Schaltschema verdrahten.
5. Funktionstest durchführen.
4
RXS 261-351 H
RXS 261-351 H
RXS 521 H
Hilfsrelais
Kondensator
Regelung
