Technische Daten
7

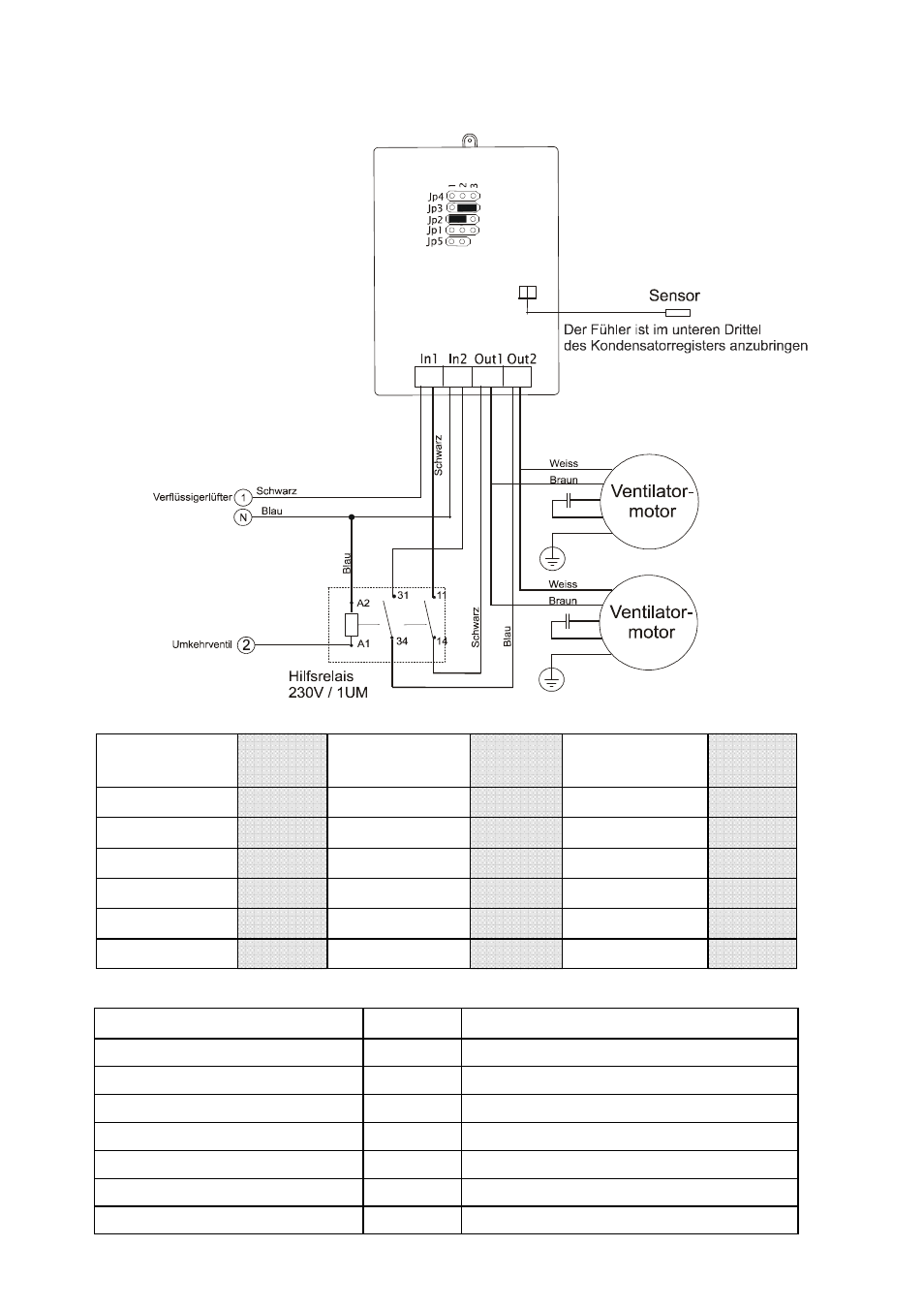

Elektrisches Anschlußschema
A
Sensorwerte
Bezeichnung
Winterregelung WR
Netzspannung V/Hz 230, 1~ / 50
Temperaturbereich Sensor °C -20 .... +85
Temperaturbereich Platine °C/%r.F. 0 .... +85 / 35 … 85
Max. Strombelastbarkeit A 3
Schutzart IP 20
Abmessungen L / B / H mm 130 / 85 / 40
EDV-Nr.: 16131-64
B
C
D E
F
G
H
I
J
Temperatur
°C
Temperatur
°C
R
k Ω
Temperatur
°C
-15 15 7,23 45
-10 20 6,01 50
-5 25 5,0 55
0 30 4,18 60
5 35 3,51 65
10 40 2,96 70
R
k Ω
25,66
20,48
16,43
13,28
10,80
8,84
R
k Ω
2,51
2,14
1,83
1,57
1,35
1,17
RXS 1200 H
