Montageanweisung
Vor allen Arbeiten an dem Gerät muss die Spannungsversorgung
unterbrochen und gegen Wiedereinschalten gesichert werden!

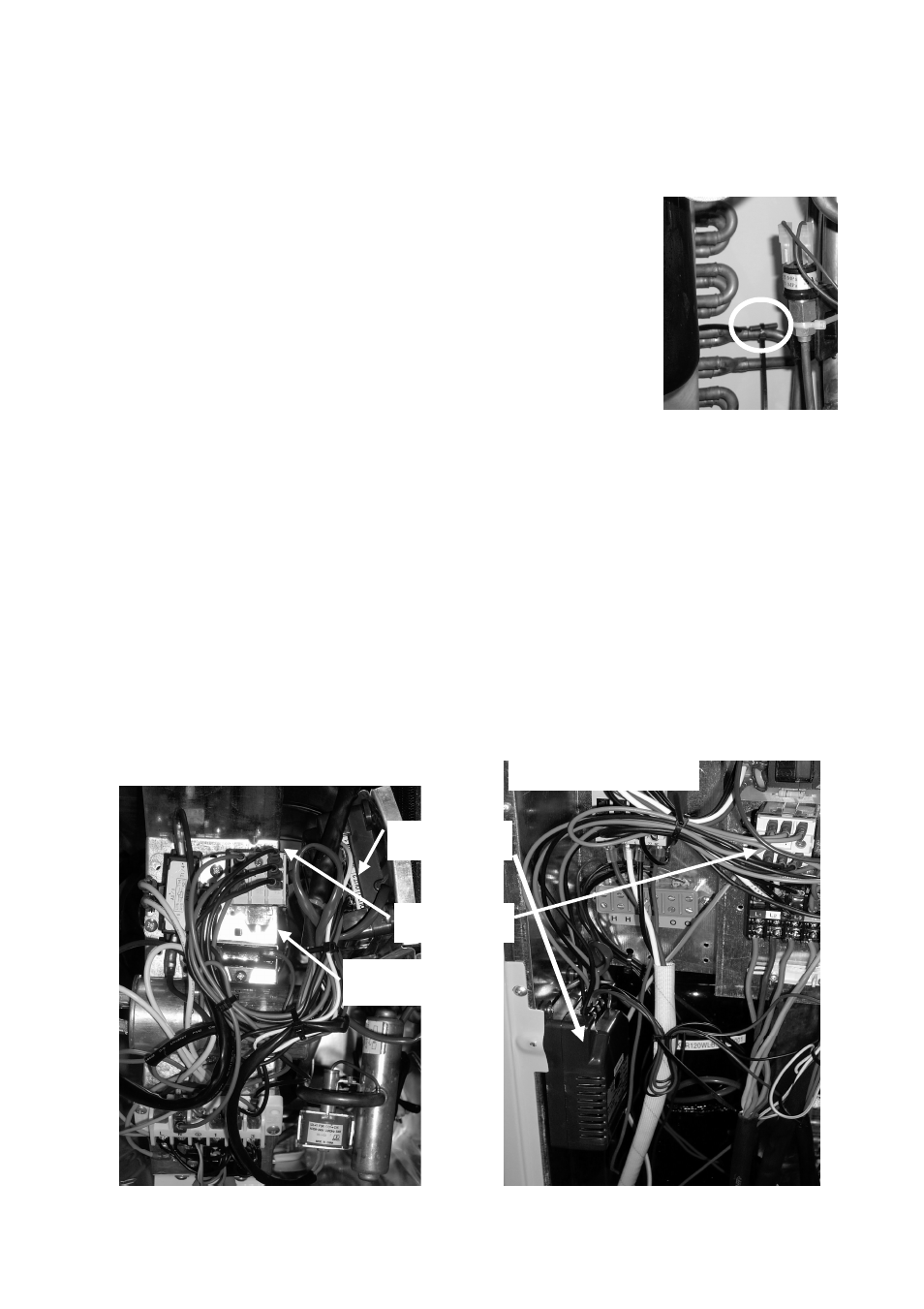

Montage des Sensors RXS 1200 H
1. Deckel und Abdeckung des Anschlussraumes entfer-
nen.
2.
Sensor im oberen Drittel am Ausgang des oberen
Verflüssiger befestigen und mit Kabelbinder fixieren.
ACHTUNG:
Nicht den darunter liegenden Eintritt benutzen.
Montage der Regelung RXS 681 H—1200 H, ML 681
1. Bei RXS 681 H Kondensator des Verflüssigerventilators lösen, nach vor-
ne versetzen und mit einer Schraube befestigen.
2. Bei RXS 681 / 1200 H Winterregelung senkrecht mit den Klemmen nach
oben, an die Trennwand zum Verflüssiger mit zwei kurzen Schrauben be-
festigen.
Jumperstellung: JP2 –1/2 JP3 — 2/3
3. Hilfsrelais (EDV-Nr. 1108038) mit Schrauben neben dem Kompressor-
schütz befestigen.
4. Leitungen A – J wie im Schaltschema verdrahten.
5. Funktionstest durchführen.
6. Alle demontierten Teile wieder anbringen.
6
RXS 681 H
RXS 1200 H
Kondensator
Hilfsrelais
Regelung
