4 Installation
4.1 Installation in Verbindung mit
Wandkonsolen
Um die Installation des Außenteils auf der Wand-
konsole durchzuführen gehen Sie folgendermaßen
vor:
1. Montieren Sie die Wandkonsole an einer
tragfähigen Wand mit geeignetem Befesti-
gungsmaterial. Achten Sie auf eine ange-
messene Bodenfreiheit (oberhalb der zu
erwartenden Schneegrenze!) und auf das
Befestigungsmaß der Wandkonsole
(Abstandsmaß B). Greifen Sie das
Abstandsmaß B am besten direkt vom
Außenteil ab. Auf die drei Aufleger werden
die mitgelieferten Schenkel mit den Schwin-
gungsdämpfern gemäß Bild gesetzt. Ziehen
Sie die Schrauben zunächst nur leicht per
Hand an, damit sich die Schenkelabstände
leicht einjustieren lassen.
A
B

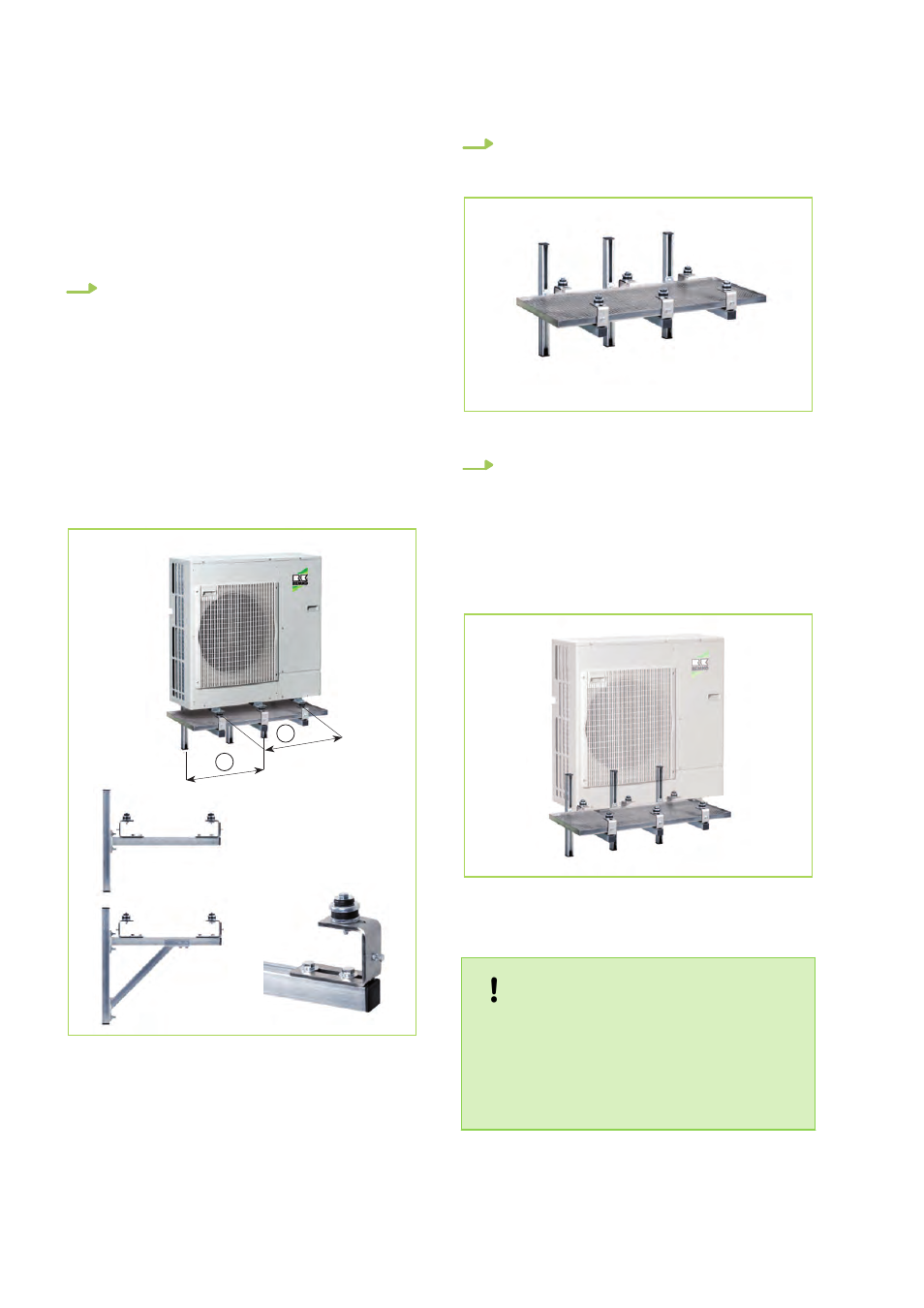

Abb. 1: Montage in Verbindung mit Wandkonsolen
A: Der Abgriff des Besfestigungsmaßes erfolgt
direkt am Außenteil zwischen linker, mittlerer
und rechter Wandkonsole
B: Der erforderliche Abstand zwischen linker, mitt-
lerer und rechter Wandkonsole richtet sich
nach dem Besfestigungsmaß des Gerätes
2. Schieben Sie nun die Kondensat-Auffang-
wanne von links oder von rechts zwischen
die vormontierten Schenkel ein.
Abb. 2: Kondensat-Auffangwanne
3. Stellen Sie das Außenteil auf die vormon-
tierten Schwingungsdämpfer und ziehen Sie
die auf die richtigen Abstände ausgerichteten
Schenkel sowie alle weiteren Befestigungs-
schrauben fest an. Sichern Sie das Außenteil
mit den 6 mitgelieferten Schrauben
(M6 x 50).
Abb. 3: Außenteil sichern
HINWEIS!
Halten Sie unbedingt bei der Montage des
Außenteils einen Mindestfreiraum, wie in der
Bedienungsanleitung beschrieben, ein. Hierbei
ist darauf zu achten, dass die Mindestfrei-
räume der Lufteintrittsseite des Außenteils
nicht unterschritten werden.
