REMKO OA 3 - Handbuch (Seite 9)

Die Schwingungsdämpfer sind Teil des Stan-
dard-Lieferumfangs der Wandkonsolen.
Beachten Sie zusätzlich die Maßzeichnungen
der entsprechenden Außenteile in den jewei-
ligen Bedienungsanleitungen.
4.2 Installation in Verbindung mit
Bodenkonsolen
Vorbereitende Maßnahmen
1. Richten Sie die drei Bodenkonsolen im
Abstand der Befestigungsfüße des Außen-
teils in gleicher Höhe und im 90°-Winkel zur
Ausrichtung des Außenteils aus.
2. Markieren Sie gegebenenfalls die Positionen
der Bohrungen für die Verankerung der
Bodenkonsolen (Kippschutz).
3. Bohren Sie die Löcher und befestigen Sie die
Bodenkonsolen mit den entsprechenden
Dübeln.
4. Richten Sie die Bodenkonsolen aus und kor-
rigieren Sie eventuelle Unebenheiten des
Untergrundes, so dass die Bodenkonsolen
waagerecht stehen.
Um die Installation des Außenteils auf der Boden-
konsole durchzuführen gehen Sie folgendermaßen
vor:
1. Stellen Sie die Bodenkonsolen auf einen
tragfähigen, festen Untergrund. Geeignete
Untergründe sind beispielsweise zwei Funda-
mentstreifen mit einer Breite von ca. 10 cm
oder auch befestigte Pflastersteine. Der
Untergrund muss zudem eben und waage-
recht sein. Achten Sie auf den gerätetypab-
hängigen Abstand der linken, mittleren und
rechten Bodenkonsole. Greifen Sie das
Abstandsmaß am besten direkt vom Außen-
teil ab. Auf die beiden Aufleger werden die
mitgelieferten Schenkel mit den Gummipuf-
fern gemäß Bild gesetzt. Ziehen Sie die
Schrauben zunächst nur leicht per Hand an,
damit sich die Schenkelabstände leicht ein-
justieren lassen.
2. Schieben Sie nun die Kondensat-Auffang-
wanne von links oder von rechts zwischen
die vormontierten Schenkel ein. Achten Sie
darauf das die Ecke mit dem Ölabscheider
ca. 100 mm seitlich übersteht.

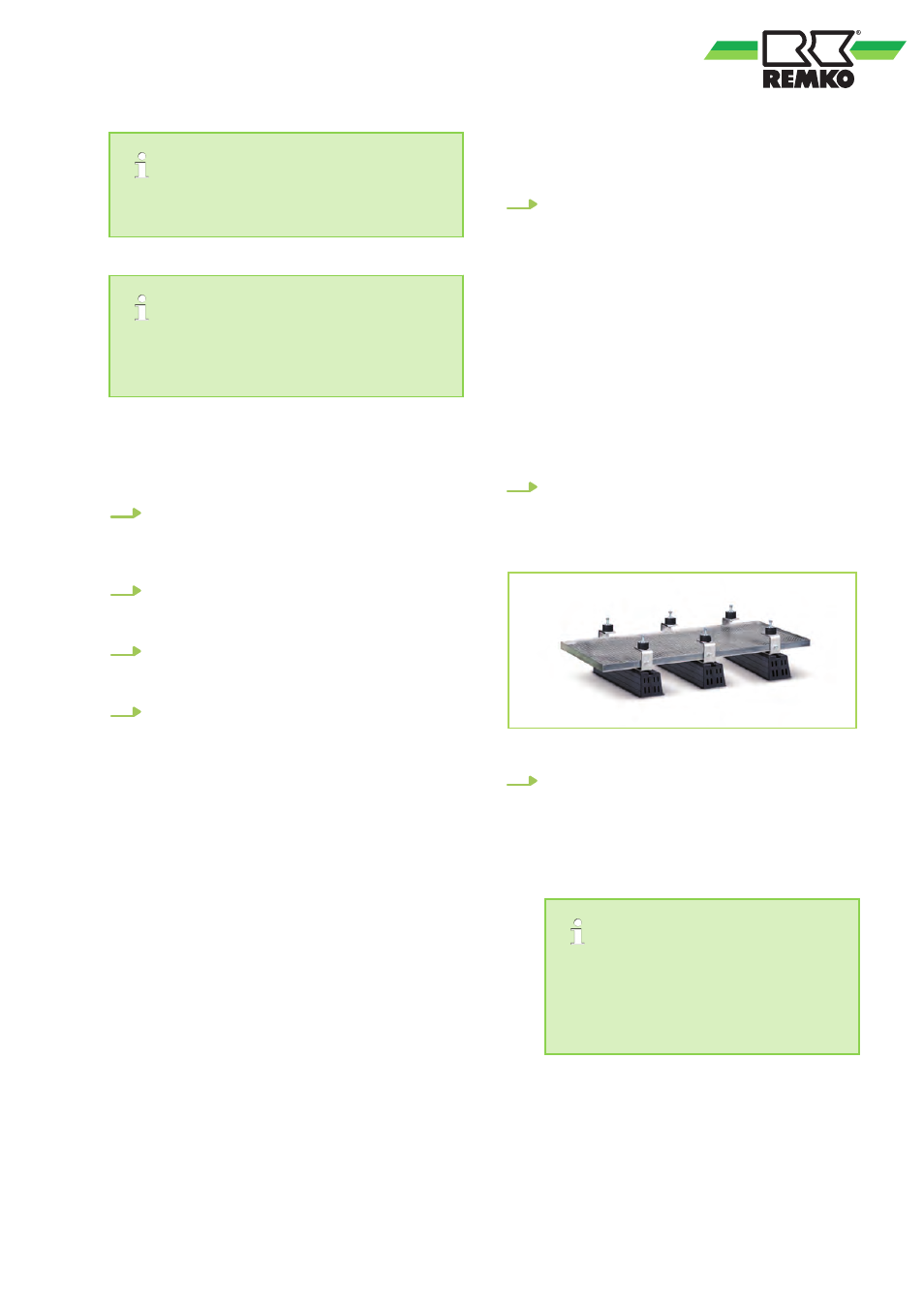

Abb. 4: Bodenkonsole mit Gummipuffern
3. Stellen Sie das Außenteil auf die vormon-
tierten Gummipuffer und ziehen Sie die auf
die richtigen Abstände ausgerichteten
Schenkel sowie alle weiteren Befestigungs-
schrauben fest an. Sichern Sie das Außenteil
mit den 6 mitgelieferten Befestigungs-
schrauben (M10 x 20).
Die Schwingungsdämpfer, die im Bild zu
sehen sind, sind nicht bei der Bodenkon-
sole der Klimageräte im Lieferumfang
enthalten. Sie können aber optional dazu
bestellt werden.
9
