10
REMKO RR
Elektrischer Anschluss
Gehäuseabdeckung montieren
3. 2.
1.
1.
Allgemeine Hinweise
Der Regler ist für die Steuerung von drei-
stufigen Ventilatorkonvektoren geeignet.
Die Ansteuerung der Ventilatorstufen
wird durch drei potentialfreie Relaisaus-
gänge an den Klemmen 3 bis 5 realisiert.
Der Regler ist für die Ansteuerung von
ON/OFF-Ventilen oder eines elektri-
schen Heizelementes ausgelegt. Die
Klemmen 7-8 sind für den Ausgang
Heizen und die Klemmen 8-9 für den
Ausgang Kühlen bestimmt.
Externer Eingäng
Freigabekontakt CF (Klemme L-10)
Der Regler kann durch einen externen,
potenzialfreien Kontakt gesperrt oder
freigegeben werden. Bei einer Sperrung
ist keine Bedienung und Temperaturre-
gelung möglich.
Solange der Eingang CF beschaltet
ist, kann keine Bedienung des Reglers
erfolgen.
Zusätzliche Hinweise
1. Die Positionierung des Vorlauftem-
peratursensors ist so zu wählen, dass
die Temperatur auch bei inaktivem
Ventil gemessen werden kann.
2. Einzelne Sensoren dürfen nicht für
mehrer Regler verwendet werden.
3. Es darf nur ein Temperatursensor an
den Klemmen verwendet werden.
4. Alle angeschlossenen Sensoren,
Bimetall- oder Freigabekontakte sind
entsprechend zu isolieren.
5. Es ist ein allpolig trennender Haupt-
schalter sowie eine Sicherung vor-
zusehen.
6. Der Anschluss aller externen Kon-
takte, z.B. Freigabekontakt, mussen
eine galvanische Trennung zu allen
spannungsführenden und geerdeten
Teilen der Anlage aufweisen.
7. Können Personen in Gefahren-
bereiche der externen Kontakte
gelangen, sind gesonderte Sicher-
heitsmaßnahmen zu treffen (z.B.
Schutzkleinspannung).
8. Das Öffnen der Reglerabdeckung
darf nur im spannungsfreien Zustand
erfolgen.

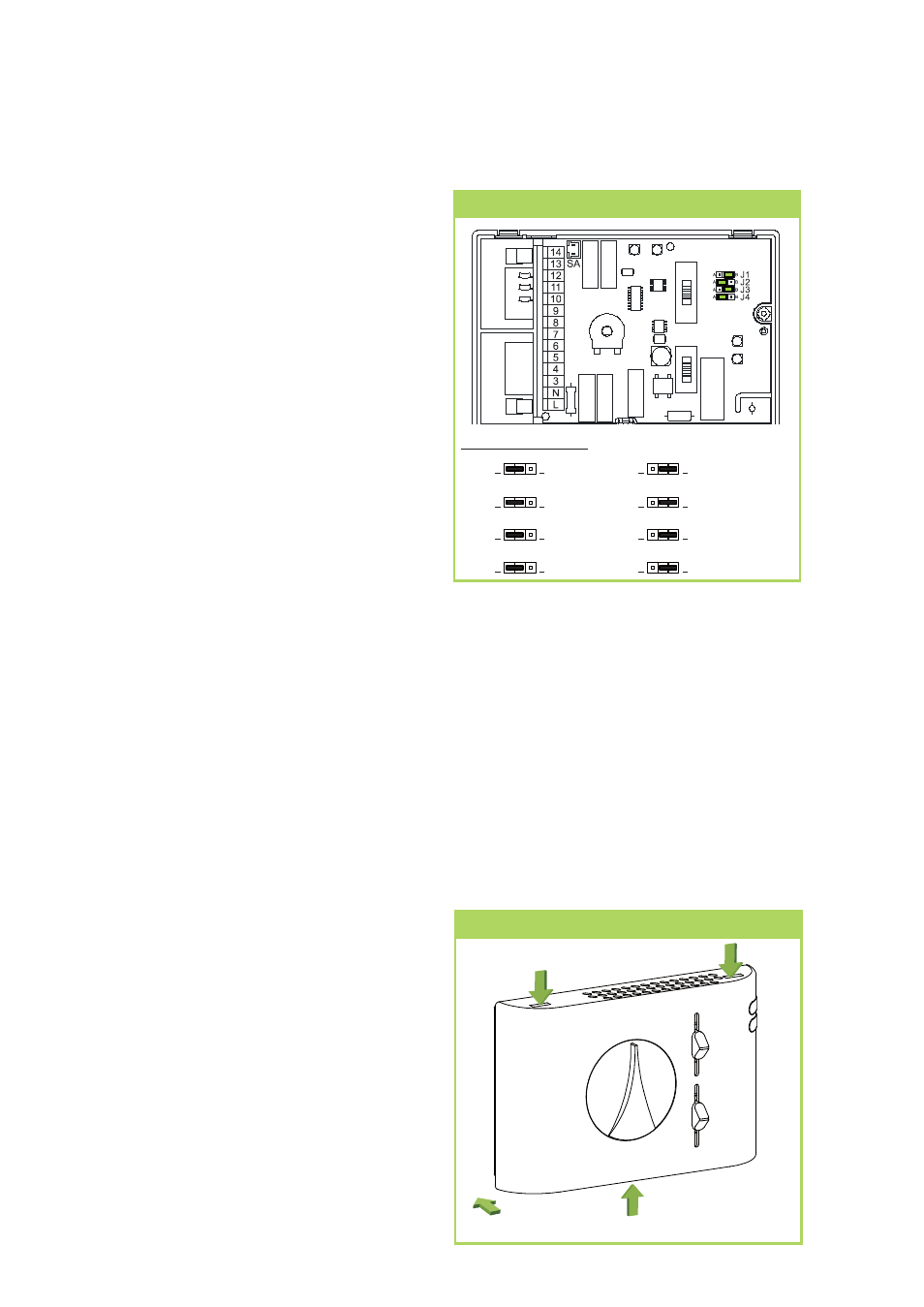

Jumperkonfigurierung
Jumperkonfigurierung
J1 Anlagensystem
Vierleiter Zweileiter
J2 autom. Ventilatorbetrieb, alle 15 Min. für 90 Sek.
aktiviert deaktiviert
J3 Ventilatorfunktion
immer aktiv bei Anforderung
J4 Wahl des Temperatursensors
intern (Serie) extern (Zubehör)
A B A B
A B A B
A B A B
A B A B
