13
RR 22.0
Freigabe-
konatkt
CF SA
BC SM
Bimetall-
thermostat
(alternativ)
Sensor Raum-
temperatur
Sensor
Vorlauf-
temperatur
JP4 = B

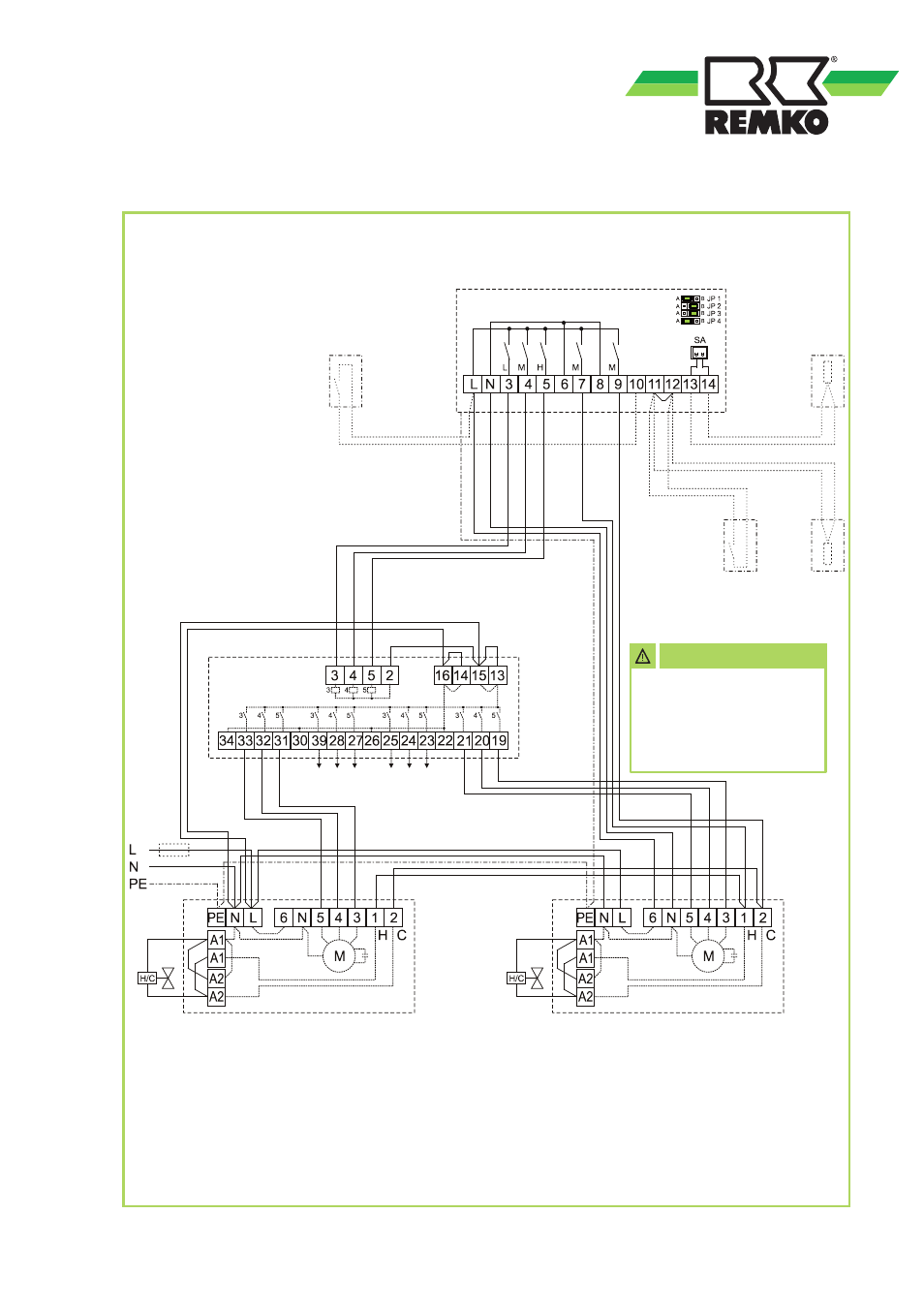

RR 21.0 und SR 1 mit mehreren KWD...S, Zweileiter-System (Beispiel)
Technische Änderungen vorbehalten. Angaben ohne Gewähr. Kundenspezifische Änderung möglich!
Vor Anschluss des Ventilkopfes
ist bei der Verdrahtung der
Brücken zwischen A1 und A2
die Spannungsfreiheit unterei-
nander sicherzustellen (siehe
auch BA KWD-S)!
ACHTUNG
KWD...S KWD...S
Ventilbau-
gruppe
(Zubehör)
Ventilbau-
gruppe
(Zubehör)
weitere Geräte
SR 1
