SONOSAX SX-PR Benutzerhandbuch
Seite 3

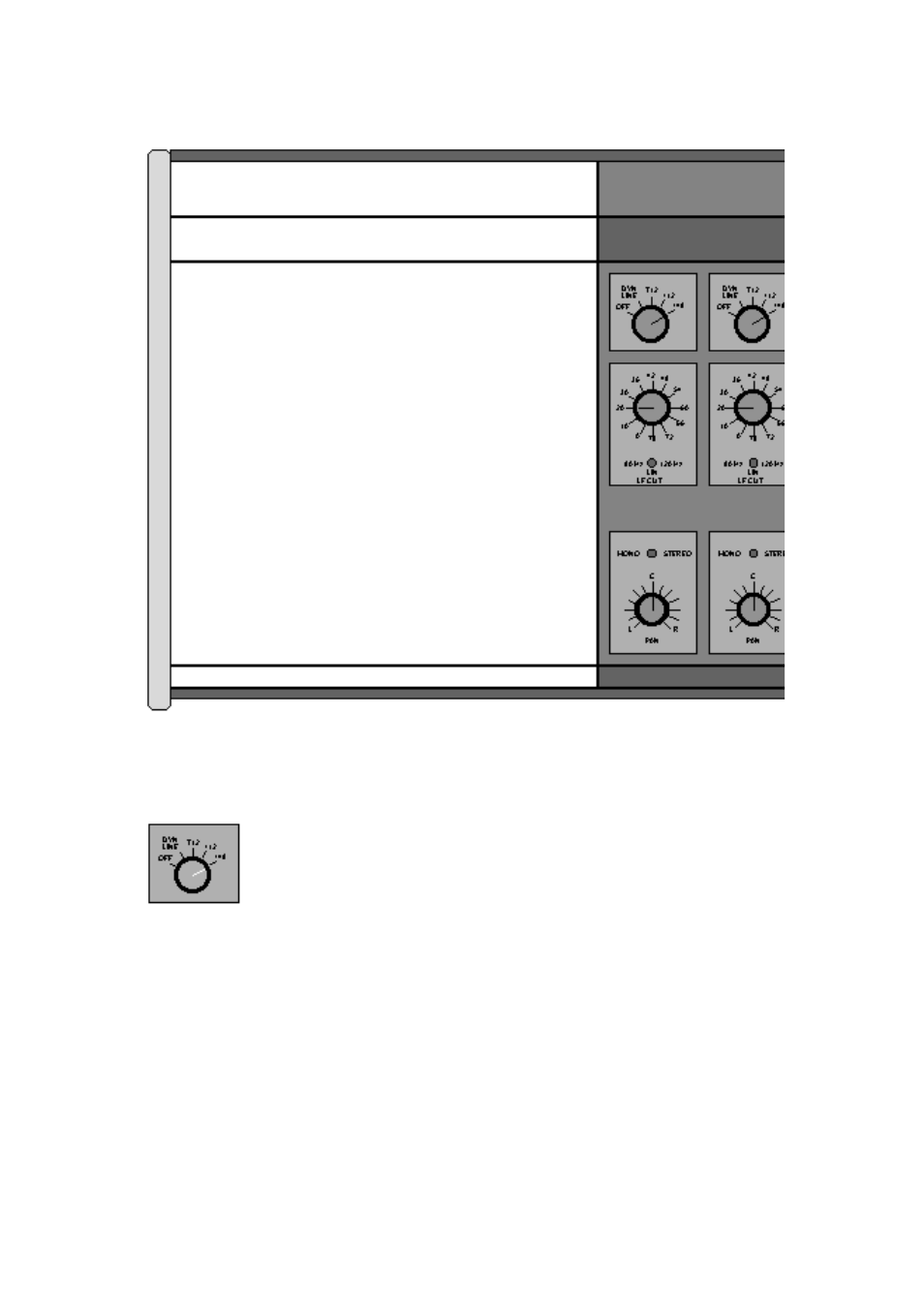

Oberseite
Mikrofonspeisung
Die Einstellung der Speisung auf den verwendeten Mikrofontyp sollte unbedingt
vor dem Anschließen erfolgen, damit Schäden durch falsche Speisung sicher
vermieden werden.
OFF
Die Speisung ist abgeschaltet und der Eingang ist kurzgeschlossen.
Bei sehr niederohmigen Quellen ist die Ausschaltdämpfung eventuell nicht
zufriedenstellend. In Verbindung mit Geräten, deren Ausgang nicht
kurzschlußfest ist, darf diese Einstellung nicht angewandt werden.
DYN/
LINE
Die Speisung ist abgeschaltet und der Eingang kann mit dynamischen
Mikrofonen oder mit dem Hochpegelausgang eines anderen Geräts
verbunden werden (max. Eingangspegel +16dBu)
T 12
Tonaderspeisung nach DIN (Pin1: Masse, Pin2: +12V, Pin 3: 0V)
+ 12
Phantomspeisung (12 V an Pin 2 und 3)
+ 48
Phantomspeisung (48 V an Pin 2 und 3)
Verstärkung des Eingangskanals (GAIN) und Hochpaßfilter
