MONITOR
In diesem Feld sind alle Bedienungselemente zum Kontrollhören über
Kopfhörer angeordnet.
(MONO)/
STEREO/
MONO
Kippschalter mit drei Positionen : In der Mittelstellung liegt das
Ausgangssignal stereofon am Kopfhörer. In der Stellung MONO
liegt die Monosumme am Kopfhörerausgang an. Dasselbe gilt für
die Stellung (MONO), solange der Schalter in dieser Stellung
gehalten wird (sebstrückstellend).
L/STEREO/R
Kippschalter mit drei Positionen : An den beiden Kanälen des
Kopfhörerausgangs liegt entweder das Stereosignal oder der
rechte beziehungsweise der linke Kanal an.
TAPE/
DIRECT
Kippschalter mit zwei Positionen : Wahlweise kann das
Ausgangs-signal des Summenmoduls oder das am TAPE-
Anschluß anliegende Signal abgehört werden. Bei
entsprechender interner Einstellung wirkt die Schalterstellung
auch auf die Aussteuerungsanzeige (siehe Kapitel
"Einstellungen" auf Seite 8).
LEVEL
Drehschalter mit sechs Positionen zur Einstellung der Abhör-
lautstärke
(OSC)/OFF/OSC
Kippschalter mit drei Positionen : Der interne Oszillator (1kHz) kann mit der
Stellung OSC auf die Ausgänge geschaltet werden. Dasselbe gilt für die
Stellung (OSC), wenn der Schalter in dieser Stellung gehalten wird
(selbstrückstellend). Der Ausgangspegel beträgt +6dBu (Anzeige = 0dB), wenn
die Summenregler auf der Position 0dB stehen.
(MIC)/OFF/MIC
Kippschalter mit drei Positionen : Das eingebaute Mikrofon in der Stellung MIC
auf die Ausgänge geschaltet werden. Dasselbe gilt für die Stellung (MIC), wenn
der Schalter in dieser Position gehalten wird (selbstrückstellend).

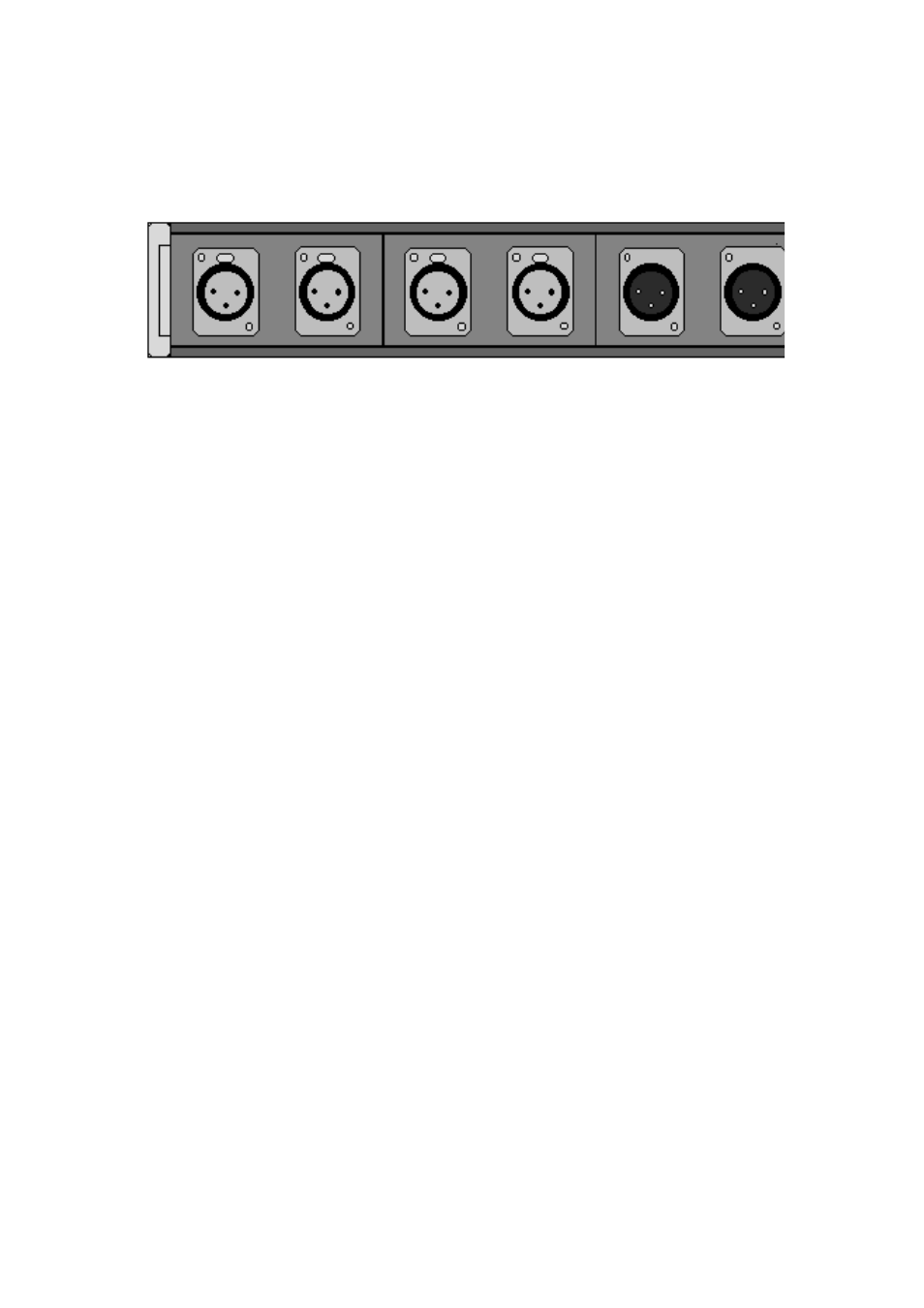

Rückseite
MAIN
OUTPUTS
An den Ausgängen (XLR-Buchsen) steht das Ausgangssignal mit einem
Pegel von maximal +18dBu an 600 Ohm (Clippingeinsatz) zur Verfügung.
Eine Verbindung mit unsymmetrischen Geräten ist möglich, wenn einer der
beiden Pole mit Masse verbunden wird (Phase beachten). Die Symmetrie
der Ausgänge kann intern justiert werden.
0/-60dB Zur Anpassung an die Mikrofoneingänge eines anderen Geräts kann der
Ausgangspegel um 60 dB abgesenkt werden.
PHONE Kopfhöreranschluß (6,3mm Klinkenbuchse) mit max.+15dBu an 200 Ohm.
EXT.
Stromvers.
Externe Stromversorgung kann über eine Koax-Stecker angeschlossen
werden (Außendurchmesser 5,5mm, Stiftdurchmesser 2,1mm). Der Betrieb
mit Gleich- oder Wechselspannung zwischen mit 6 bis 12 Volt ist möglich.
Die Stromauf-nahme beträgt maximal 500mA.
ACCESSORY An die neunpolige Sub-D-Buchse
ist das Ausgangssignal
(symmetrisch) und der
Tonbandeingang geführt, dessen
Empfindlichkeit sich intern
einstellen läßt (Werkseinstellung
+6dB).
• 1 Ausgang rechts -
(entsprechend XLR Pin
3)
• 2 Masse
• 3 Ausgang links -
(entsprechend XLR Pin
3)
• 4 Tonbandeingang links
• 5 Tonbandeingang
rechts
• 6 Ausgang rechts +
(entsprechend XLR Pin
2)
• 7 Ausgang links +
(entsprechend XLR Pin
2)
• 8 Masse
• 9 Masse
Tonbandeingang
4. Mechanik
