SONOSAX SX-PR - Handbuch (Seite 4)

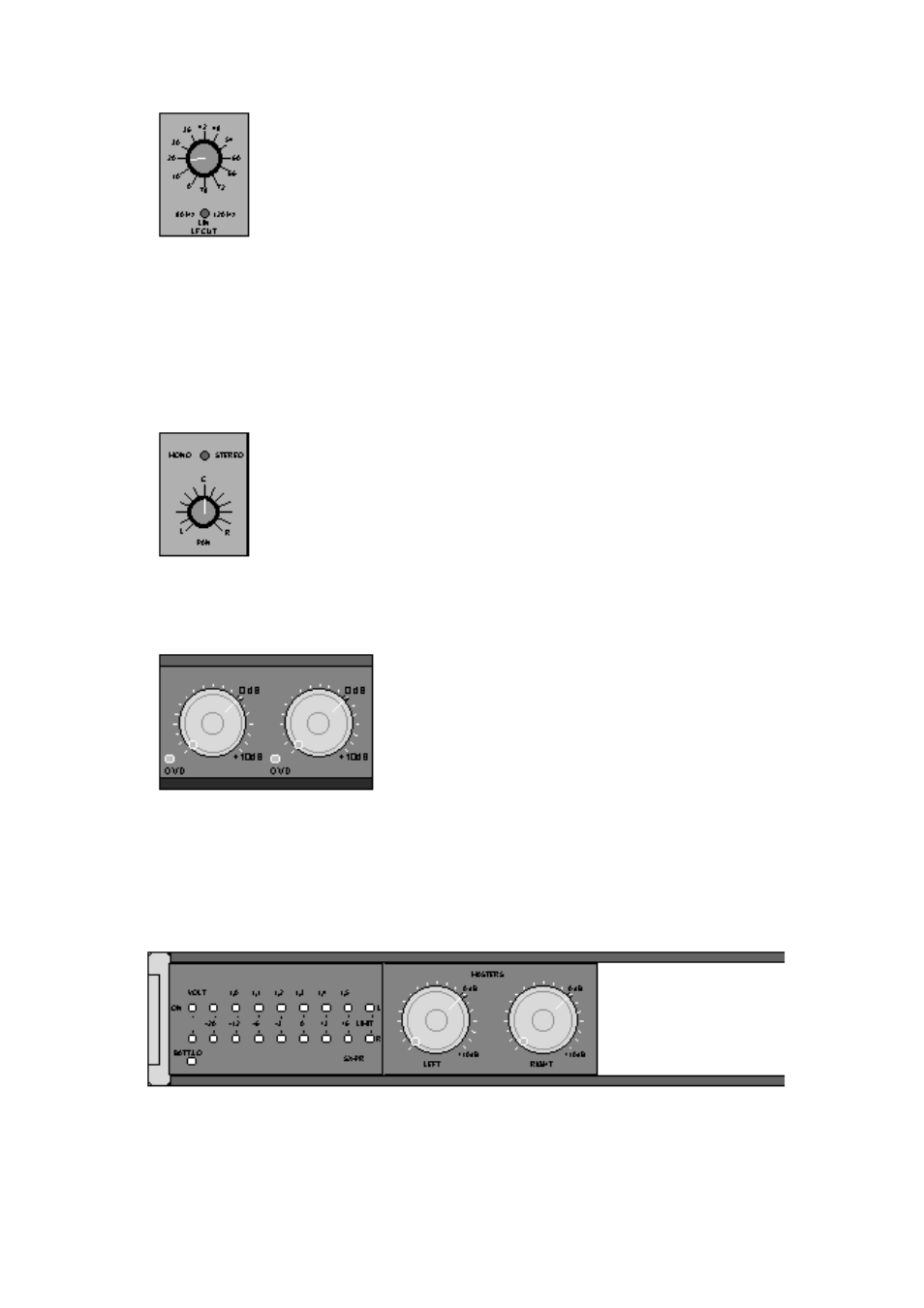

GAIN
LF CUT
Mit dem Drehschalter wird die Verstärkung des
Eingangskanals in zwölf Stufen zwischen 0 und +78 dB
eingestellt. Dadurch sind die Einstellungen reproduzierbar.
Die Verstärkung soll so eingestellt werden, daß die
Übersteuerungs-LED bei Pegelspitzen gerade aufleuchtet.
So erreicht der Fremdspannungsabstand seinen optimalen
Wert, ohne daß Verzerrungen auftreten. Ein guter
Ausgangswert für die Einstellung ist bei Mikrofonen +36 dB
und bei Studiopegel 0 dB.
Mit diesem Kippschalter läßt sich ein Hochpaßfilter mit einer
Einsatzfrequenz von wahlweise 80 Hz oder 120 Hz (-3 dB) in
den Signalweg schalten.
Panoramaregler und Mono / Stereo - Umschaltung
MONO
STEREO
PAN
In der Stellung MONO wird dieser Kanal mit gleichem Pegel
zum linken und rechten Summenverstärker geführt
(unabhängig von der Stellung des Panoramareglers).
In der Stellung STEREO ist eine kontinuierliche Verteilung
zwischen rechtem und linkem Kanal mit dem Panoramaregler
(PAN) möglich.
Pegeleinstellung und Übersteuerungsanzeige (Frontseite)
OVD Drehpotentiometer zur Einstellung des Pegels, mit dem
das (bereits vorverstärkte) Eingangssignal zum
Summenmodul geht.
Die mit OVD beschriftete LED leuchtet 6dB vor dem
Einsatz der Begrenzung auf. Bei einer Verstärkung von
0dB geschieht das bei einem Eingangspegel +10dbu. Die
Übersteuerung setzt dann bei +16dB ein.
3. Summenmodul
Frontseite
MASTERS Drehregler zur Einstellung des linken und rechten Ausgangspegels
Pegelanzeige Die zwei LED-Ketten zeigen den Pegel an den Summenausgängen
(Schalterstellung DIREKT) oder den Pegel an dem Eingang für
Tonbandwiedergabe (Schalterstellung TAPE) an.
0 dB auf der Anzeige entsprechen einem Ausgangspegel von +6dBu.
Die Anzeigecharakteristik läßt sich im Gerät von Spitzenwertanzeige auf
VU-Meter-Charakteristik mit Schiebeschaltern umschalten.
(Werkseinstellung = Spitzenwertanzeige). Ebenso läßt sich über interne
Schiebeschalter einstellen, ob sich die Stellung der Kippschalter für den
Kopfhörerausgang (MONO/STEREO; L/R) auch auf die Pegelanzeige
auswirken soll. In der Werkseinstellung wird der tatsächliche
Ausgangspegel angezeigt (siehe Kapitel "Einstellungen").
Bei Betätigung des Kippschalters für den Batterietest zeigt die LED-Kette
des linken Kanals die mittlere Zellenspannung an.
ON (LED) Anzeige der Betriebsbereitschaft.
BATT LO (LED) Leuchtet bei Absinken der mittleren Zellenspannung unter 1 Volt.
LIMIT (LEDs) Leuchtet bei Begrenzung des Ausgangspegels in dem betreffenden
Kanal. Der Schwellwert für den Einsatz des Limiters (intern einstellbar)
beträgt +6dBu. Dies entspricht einer Anzeige von +0dB.
Mikrofon Hinter einem kleinen Loch zwischen ON- und BATT LO-Anzeige ist ein
Electret-Mikrofon eingebaut.
