HEIDENHAIN iTNC 530 (340 49x-01) Benutzerhandbuch
Seite 329
HEIDENHAIN iTNC 530
329
8.4 Zyklen zum F
räsen v
on
T
a
sc
hen, Zapf
en und Nut
e
n
8

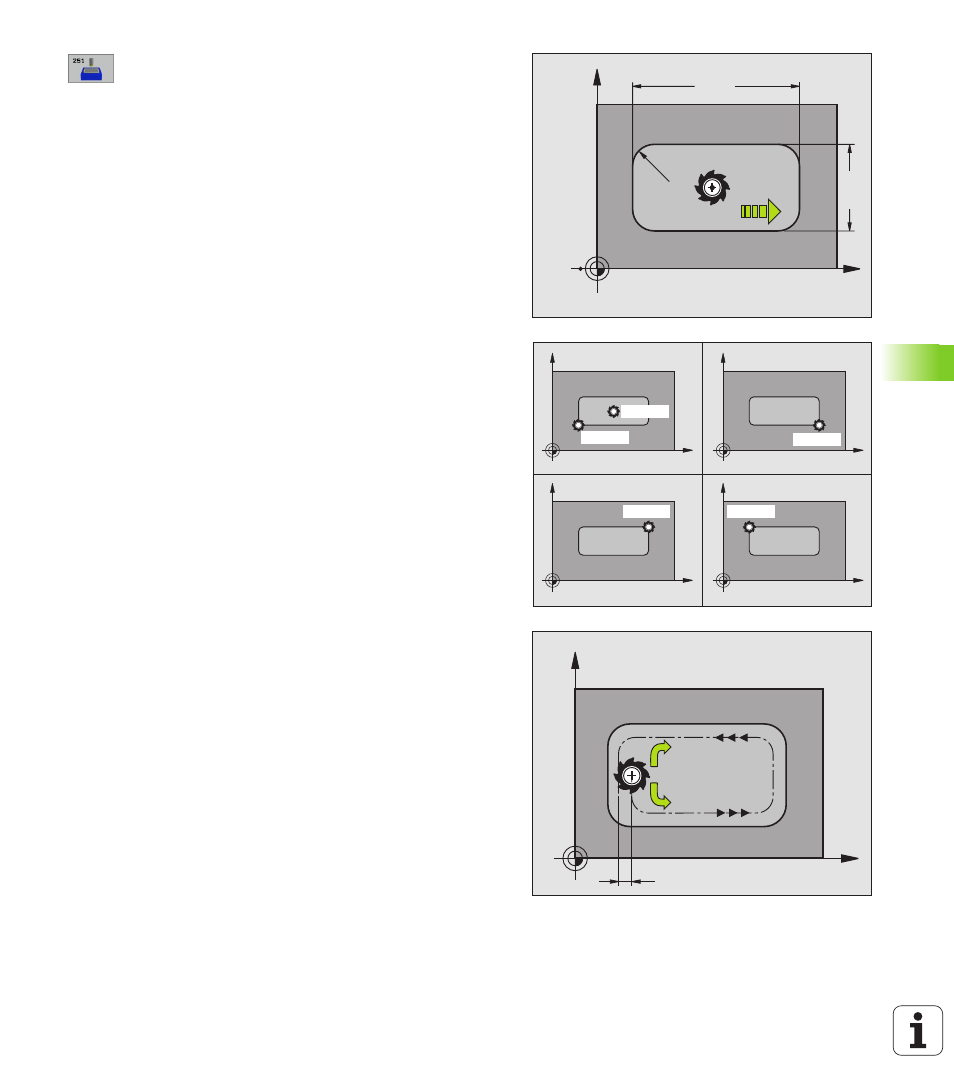

Bearbeitungs-Umfang (0/1/2)
Q215: Bearbeitungs-
Umfang festlegen:
0: Schruppen und Schlichten
1: Nur Schruppen
2: Nur Schlichten
Schlichten Seite und Schlichten Tiefe werden nur
ausgeführt, wenn das jeweilige Schlichtaufmaß
(Q368, Q369) definiert ist
8
1. Seiten-Länge
Q218 (inkremental): Länge der
Tasche, parallel zur Hauptachse der Bearbeitungs-
ebene
8
2. Seiten-Länge
Q219 (inkremental): Länge der
Tasche, parallel zur Nebenachse der Bearbeitungs-
ebene
8
Eckenradius
Q220: Radius der Taschenecke. Wenn
nicht eingegeben, setzt die TNC den Eckenradius
gleich dem Werkzeug-Radius
8
Schlichtaufmaß Seite
Q368 (inkremental): Schlicht-
Aufmaß in der Bearbeitungs-Ebene
8
Drehlage
Q224 (absolut): Winkel, um den die gesamte
Tasche gedreht wird. Das Drehzentrum liegt in der
Position, auf der das Werkzeug beim Zyklus-Aufruf
steht
8
Taschenlage
Q367: Lage der Tasche bezogen auf die
Position des Werkzeuges beim Zyklus-Aufruf (siehe
Bild rechts Mitte):
0: Werkzeugposition = Taschenmitte
1: Werkzeugposition = Linke untere Ecke
2: Werkzeugposition = Rechte untere Ecke
3: Werkzeugposition = Rechte obere Ecke
4: Werkzeugposition = Linke obere Ecke
8
Vorschub Fräsen
Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min
8
Fräsart
Q351: Art der Fräsbearbeitung bei M03:
+1 = Gleichlauffräsen
–1 = Gegenlauffräsen
X
Y
Q219
Q218
Q207
Q22
0
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1
Q367=2
Q367=3
Q367=4
X
Y
k
Q351=+1
Q351=1
