HEIDENHAIN iTNC 530 555
12.1 Gr
afik
en

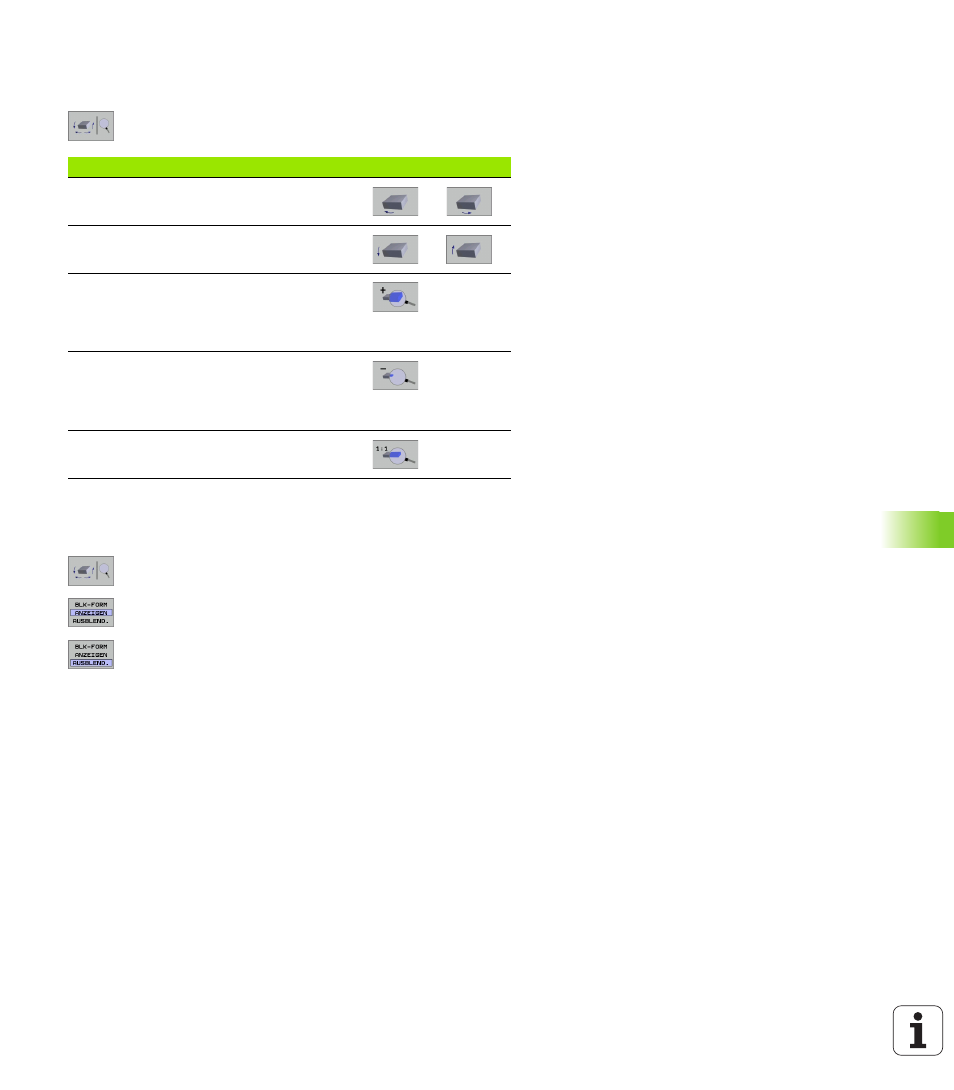

3D-Darstellung drehen und vergrößern/verkleinern
8 Softkey-Leiste umschalten, bis der Auswahl-Softkey für die Funktio-
nen Drehen und Vergrößern/Verkleinern erscheint
8 Funktionen zum Drehen und Vergrößern/Verkleinern
wählen:
Rahmen für die Umrisse des Rohteils ein- und ausblenden
8 Softkey-Leiste umschalten, bis der Auswahl-Softkey für die Funktio-
nen Drehen und Vergrößern/Verkleinern erscheint
8 Funktionen zum Drehen und Vergrößern/Verkleinern
wählen:
8 Rahmen für BLK-FORM einblenden: Hellfeld im Soft-
key auf ANZEIGEN stellen
8 Rahmen für BLK-FORM ausblenden: Hellfeld im Soft-
key auf AUSBLEND. stellen
Funktion Softkeys
Darstellung in 5°-Schritten vertikal drehen
Darstellung in 5°-Schritten horizontal kippen
Darstellung schrittweise vergrößern. Ist die
Darstellung vergrößert, zeigt die TNC in der
Fußzeile des Grafikfensters den Buchsta-
ben Z an.
Darstellung schrittweise verkleinern. . Ist
die Darstellung verkleinert, zeigt die TNC in
der Fußzeile des Grafikfensters den Buch-
staben Z an.
Darstellung auf programmierte Größe rüch-
setzen
