8 Programmieren: Zyklen
8.8 Zyklen zum Abz
e
ilen
8
Startpunkt 1. Achse
Q225 (absolut): Min-Punkt-Koor-
dinate der abzuzeilenden Fläche in der Hauptachse
der Bearbeitungsebene
8
Startpunkt 2. Achse
Q226 (absolut): Min-Punkt-Koor-
dinate der abzuzeilenden Fläche in der Nebenachse
der Bearbeitungsebene
8
Startpunkt 3. Achse
Q227 (absolut): Höhe in der
Spindelachse, auf der abgezeilt wird
8
1. Seiten-Länge
Q218 (inkremental): Länge der abzu-
zeilenden Fläche in der Hauptachse der Bearbeitungs-
ebene, bezogen auf den Startpunkt 1. Achse
8
2. Seiten-Länge
Q219 (inkremental): Länge der abzu-
zeilenden Fläche in der Nebenachse der Bearbei-
tungsebene, bezogen auf den Startpunkt 2. Achse
8
Anzahl Schnitte
Q240: Anzahl der Zeilen, auf denen
die TNC das Werkzeug in der Breite verfahren soll
8
Vorschub Tiefenzustellung
Q206: Verfahrgeschwin-
digkeit des Werkzeugs beim Fahren vom Sicherheits-
Abstand auf die Frästiefe in mm/min
8
Vorschub Fräsen
Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min
8
Vorschub quer
Q209: Verfahrgeschwindigkeit des
Werkzeugs beim Fahren auf die nächste Zeile in mm/
min; wenn Sie im Material quer fahren, dann Q209
kleiner als Q207 eingeben; wenn Sie im Freien quer
fahren, dann darf Q209 größer als Q207 sein
8
Sicherheits-Abstand
Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Frästiefe für Positio-
nierung am Zyklus-Anfang und am Zyklus-Ende

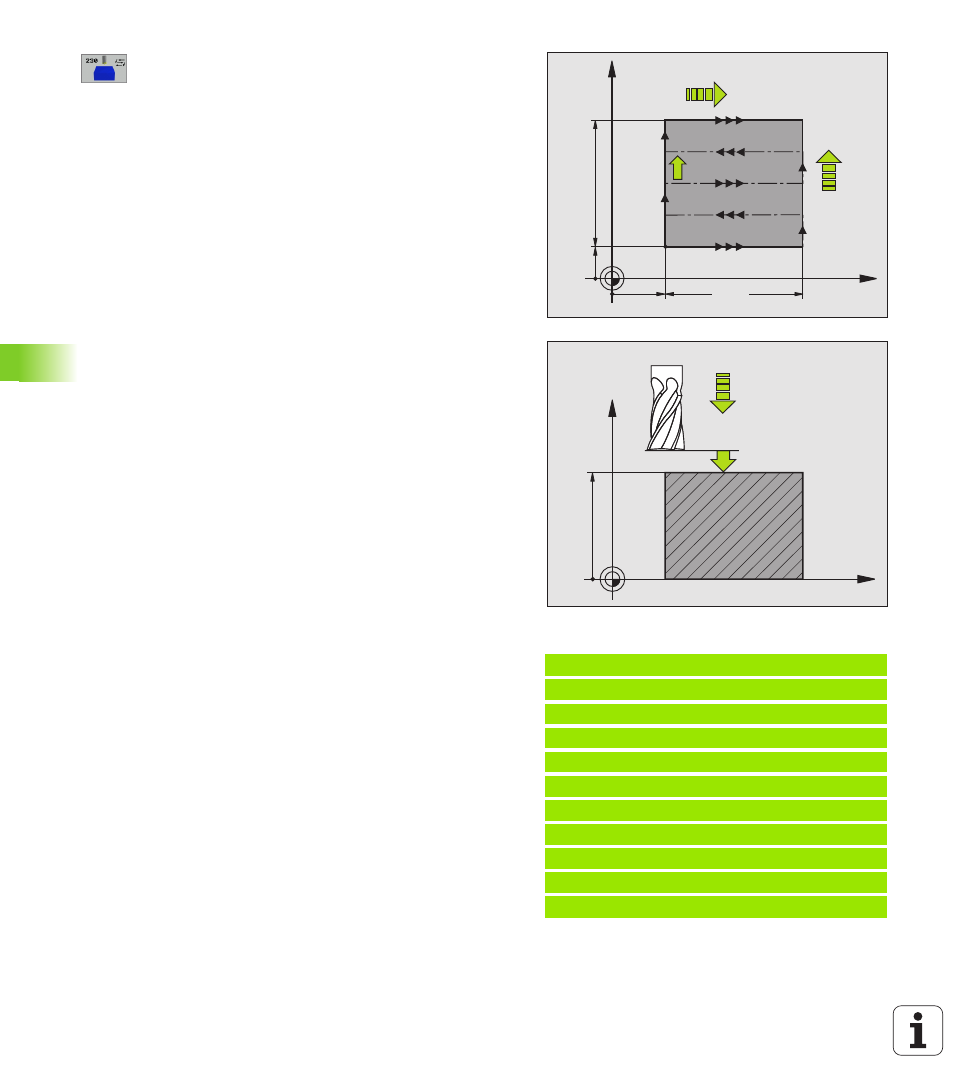

Beispiel: NC-Sätze
71 CYCL DEF 230 ABZEILEN
Q225=+10
;STARTPUNKT 1. ACHSE
Q226=+12
;STARTPUNKT 2. ACHSE
Q227=+2.5
;STARTPUNKT 3. ACHSE
Q218=150
;1. SEITEN-LAENGE
Q219=75
;2. SEITEN-LAENGE
Q240=25
;ANZAHL SCHNITTE
Q206=150
;VORSCHUB TIEFENZ.
Q207=500
;VORSCHUB FRAESEN
Q209=200
;VORSCHUB QUER
Q200=2
;SICHERHEITS-ABST.
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
X
Z
Q200
Q227
Q206
