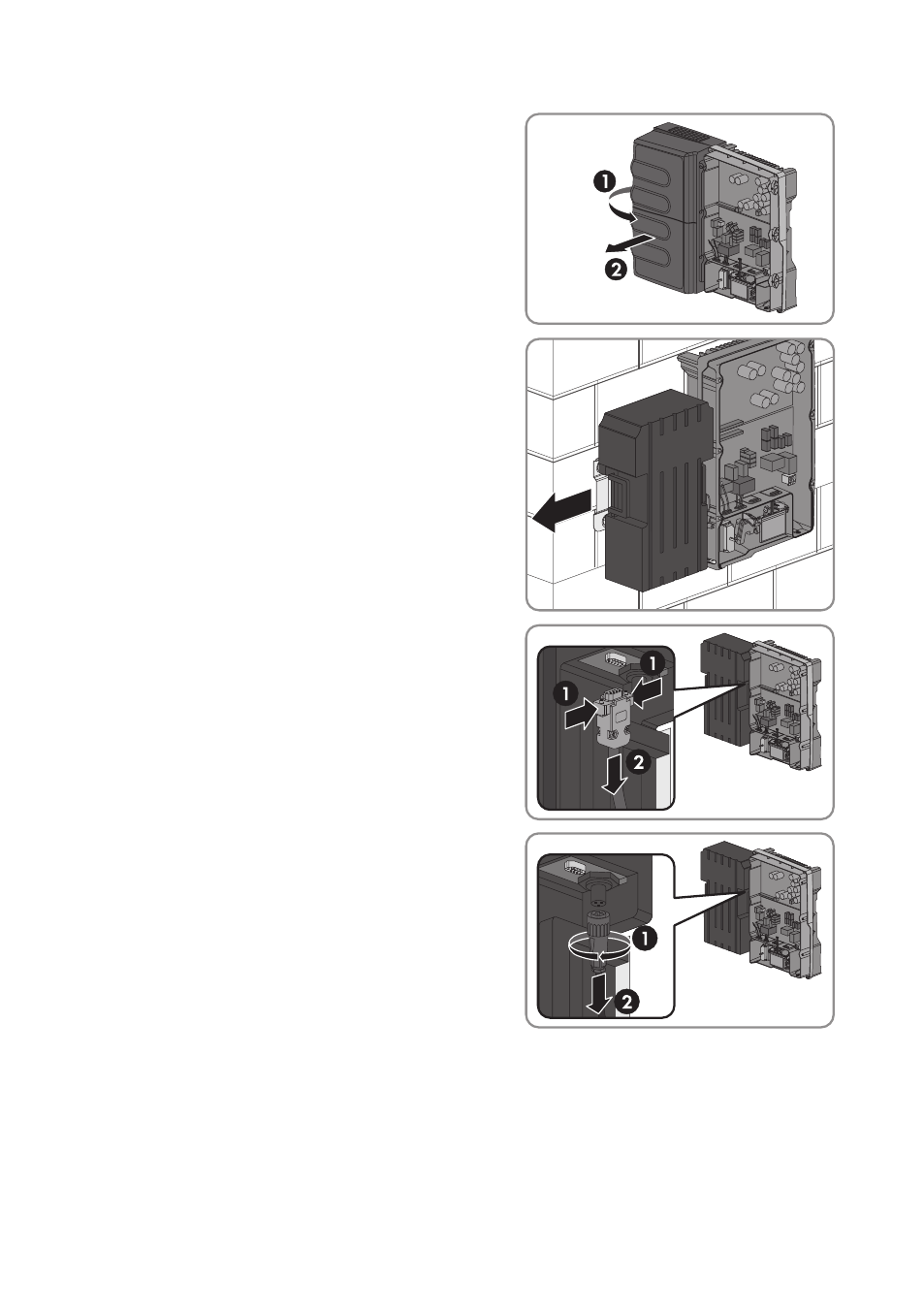

7. An der linken Seite hinter die Schutzabdeckung
greifen und die Schutzabdeckung aushebeln.
Danach die Schutzabdeckung nach vorne
abziehen.
8. Das Battery Pack an den seitlichen Griffen auf
der Wandhalterung bis zum Anschlag nach links
schieben. Dadurch wird der Aushebeschutz des
Battery Pack deaktiviert und es ist mehr Platz
zum Abziehen der Kabel vorhanden.
9. Das Datenkabel vom Battery Pack abziehen.
Dazu die seitlichen Laschen eindrücken und den
Stecker aus der Buchse herausziehen.
10. Das Leistungskabel vom Battery Pack entfernen.
Dazu den Gegenstecker nach links drehen, bis
er sich löst und den Gegenstecker aus der
Buchse herausziehen.
11. Wenn die Schutzkappen der Buchsen für das Datenkabel und Leistungskabel vorhanden sind,
jede Schutzkappe auf die entsprechende Buchse am Battery Pack stecken.
12. Das Datenkabel und Leistungskabel in die Halterung an der linken Seite des Wechselrichters
stecken.
