5.2.3 Informationsseite in Inselnetzsystemen

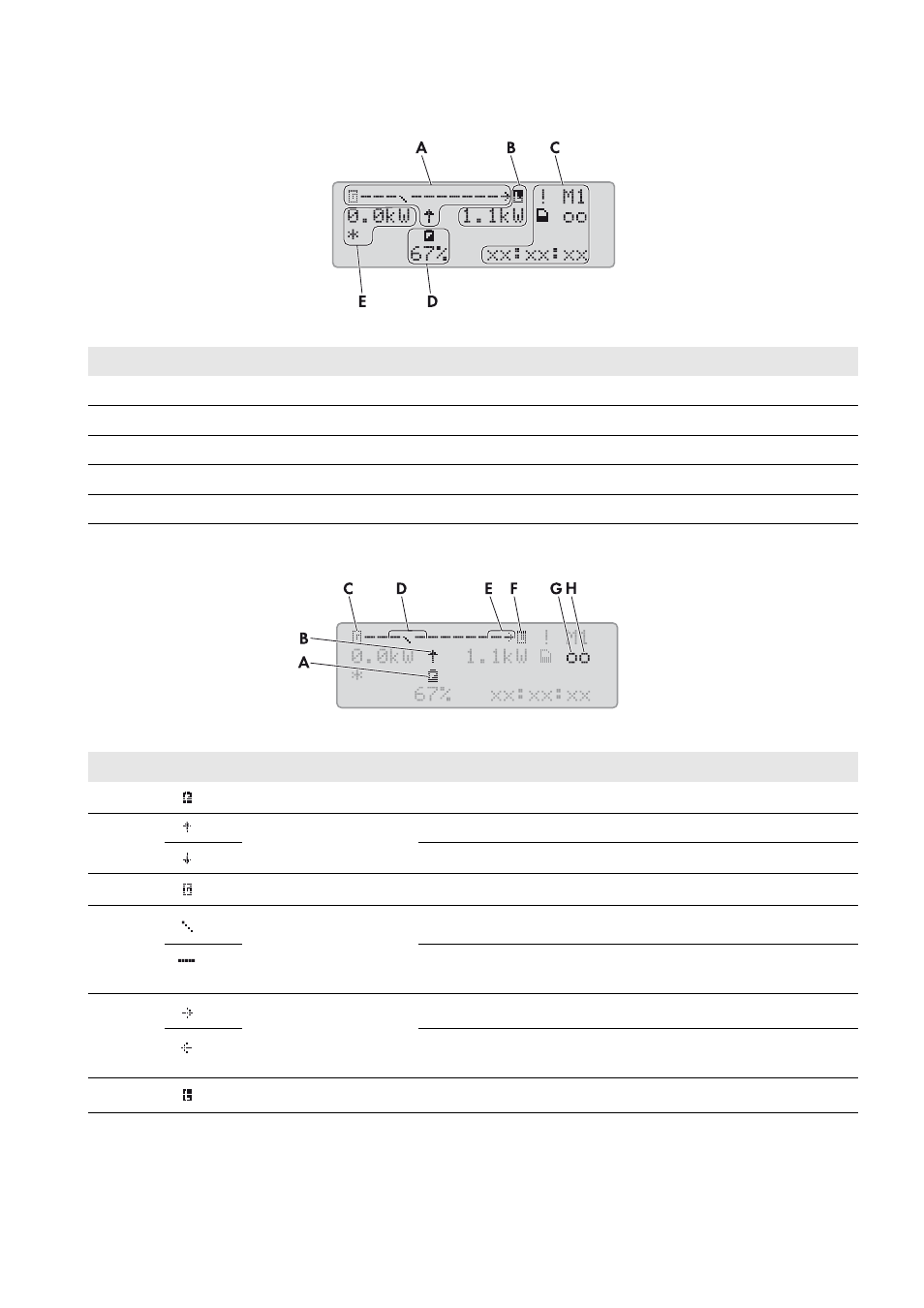

Abbildung 6: Energieflüsse und Status des Wechselrichters Sunny Island (Beispiel).
Grafische Darstellung der Energieflüsse
Abbildung 7: Grafische Darstellung der Energieflüsse im Standardmodus (Beispiel)
Position Bezeichnung
A
Grafische Darstellung der Energieflüsse
B Status des Inselnetzes
C Status des Wechselrichters Sunny Island
D Ladezustand der Batterie
E Status des Generators
Position Symbol Bezeichnung Erklärung
A Batterie Symbol für die Batterie
B Richtung des
Energieflusses
Batterie versorgt Verbraucher.
Batterie wird geladen.
C Generator Symbol für Generator
D Internes Transferrelais Generator ist vom Inselnetz getrennt.
Das Inselnetz ist auf den Generator synchronisiert. Der Generator
versorgt die Verbraucher und lädt die Batterie.
E Richtung des
Energieflusses
Verbraucher werden versorgt.
AC-Quellen im Inselnetz speisen mehr Energie ein als im Inselnetz
verbraucht wird.
F Verbraucher im Inselnetz Symbol für die Verbraucher im Inselnetz
