5 Bedienung des Wechselrichters Sunny Island mit Sunny Remote Control SMA Solar Technology AG
26 SI30M-44M-60H-80H-BE-de-30 Betriebsanleitung
5.3 Benutzermodus
5.3.1 Parameter anzeigen und System bedienen und einstellen
Der Benutzermodus zeigt die wesentlichen Informationen über das System nach Kategorien an. Der Benutzermodus
ermöglicht die manuelle Steuerung des Wechselrichters Sunny Island oder Komponenten des Systems, z. B. den
Generatorstart.
Der Benutzermodus unterscheidet zwischen Anzeigeseiten und Eingabeseiten. Anzeigeseiten zeigen die Parameter einer
Kategorie. Eingabeseite ermöglichen die Bedienung und Einstellung des Systems.

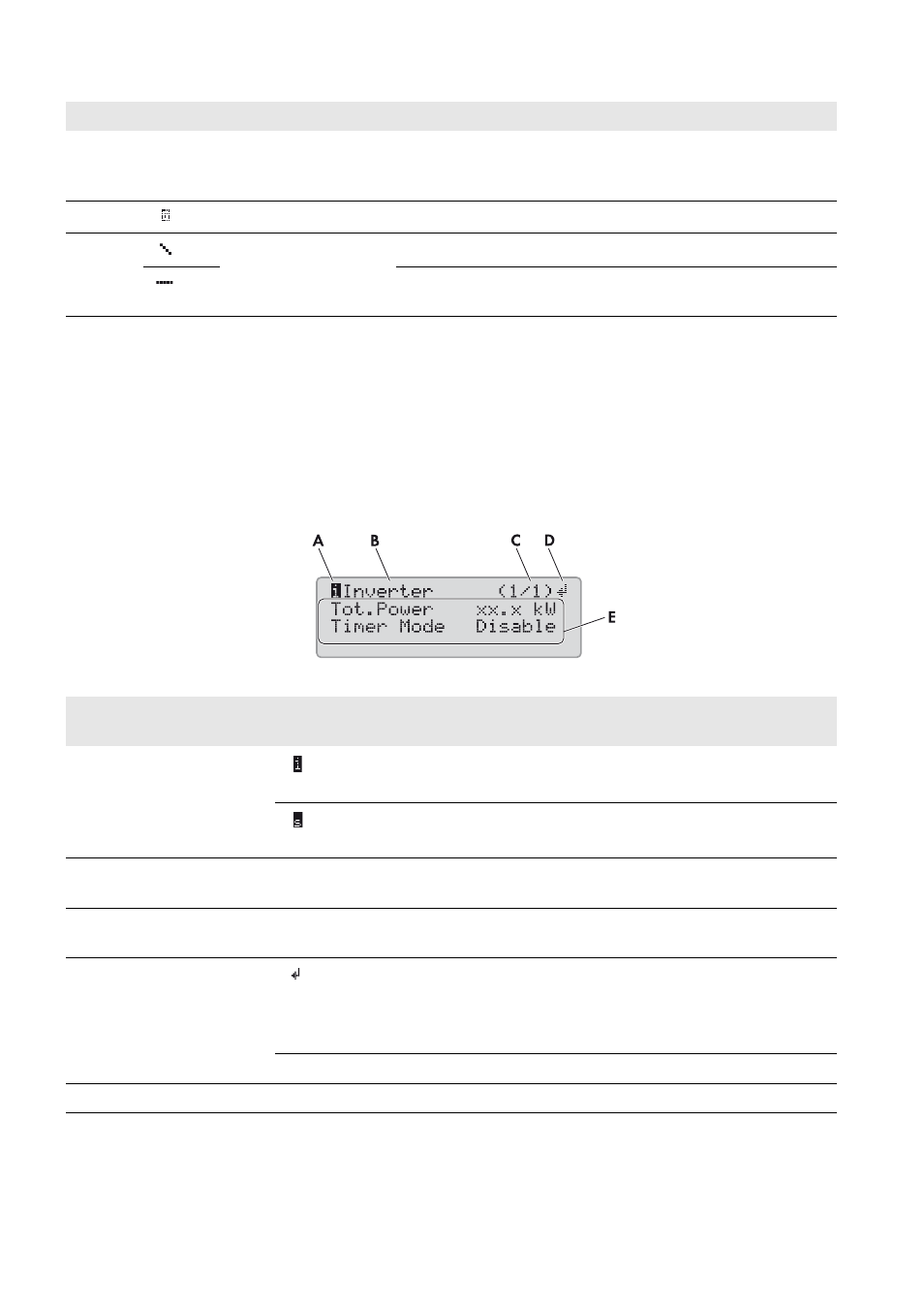

Abbildung 12: Aufbau einer Seite im Benutzermodus (Beispiel)
Vorgehen:
1. Um die Display-Beleuchtung des Sunny Remote Control einzuschalten, Knopf drücken.
B ‒ Leistung des Generators
oder des öffentlichen
Stromnetzes
Leistung in kW
C Generator Symbol für den Generator
D Interne Transferrelais Generator ist vom Inselnetz getrennt.
Das Inselnetz ist auf den Generator synchronisiert. Der Generator
versorgt die Verbraucher und lädt die Batterie.
Position Bezeichnung Symbol oder
Meldung
Erklärung
A Art der Seite Information
Das Symbol markiert Anzeigeseiten.
Set
Das Symbol markiert Eingabeseiten.
B Kategorie − Name der Kategorie (siehe Kapitel 12 „Verzeichnis der Parameter
im Benutzermodus“, Seite 84)
C Seite und
Seitenanzahl
‒ Seite und Seitenanzahl der gewählten Kategorie
D Eingabesymbol Bei Anzeigeseiten bedeutet das Symbol, dass Eingabeseiten zu der
Kategorie vorhanden sind.
Bei Eingabeseiten zeigt das Symbol auf den ausgewählten
Parameter.
kein Symbol Keine Eingabeseiten zu der Kategorie vorhanden.
E Parameter ‒ Parameter mit den aktuellen Werten
Position Symbol Bezeichnung Erklärung
