5.3 Aufstellort vorbereiten

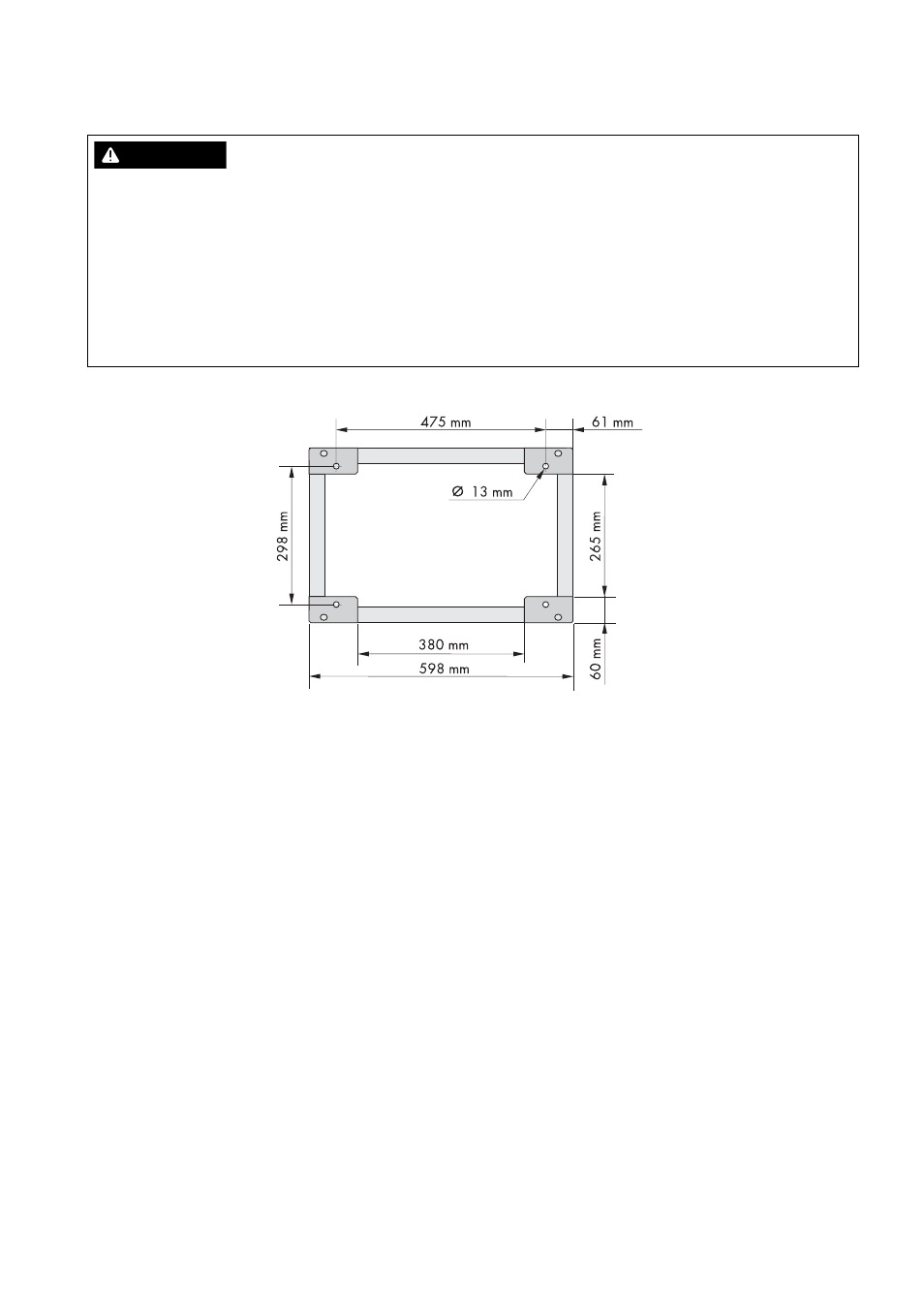

Bemaßung der Bohrlöcher zur Fixierung der Grid Connect Box:
Abbildung 7: Außenmaße des Sockels und Bemaßung der Bohrlöcher
Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten):
☐ 4 geeignete Dübel zum Befestigen der Grid Connect Box
Vorgehen:
1. Am Untergrund Positionen der 4 Bohrlöcher für die Befestigung des Sockels markieren.
2. Löcher an den markierten Stellen bohren.
3. Dübel einsetzen.
5.4 Transport
5.4.1 Transportmöglichkeiten
Die Grid Connect Box wird auf einer Europoolpalette angeliefert. Um die Grid Connect Box von der Europoolpalette zu
heben, können Sie folgende Transportmittel nutzen:
• Gabelstapler
• Kran mit entsprechender Gabel
:$5181*
Lebensgefahr durch Feuer und Explosion
Trotz sorgfältiger Konstruktion kann durch fehlerhafte Aufstellung elektronischer Geräte ein Brand entstehen. Ein
Kontakt mit brennbaren Baustoffen ermöglicht die Ausbreitung des Brandes. Tod und schwere Verletzungen können die
Folge sein.
• Grid Connect Box nicht auf brennbaren Baustoffen aufstellen.
• Grid Connect Box nicht in Bereichen aufstellen, in denen sich leicht entflammbare Stoffe und Gegenstände
befinden.
• Grid Connect Box nicht in explosionsgefährdeten Bereichen aufstellen.
