6 Elektrischer Anschluss
Betriebsanleitung
GRID-BOX-12-3-20-BE-de-10
17
6 Elektrischer Anschluss
6.1 Übersicht des Anschlussbereichs
6.1.1 Komponenten und Anschlüsse

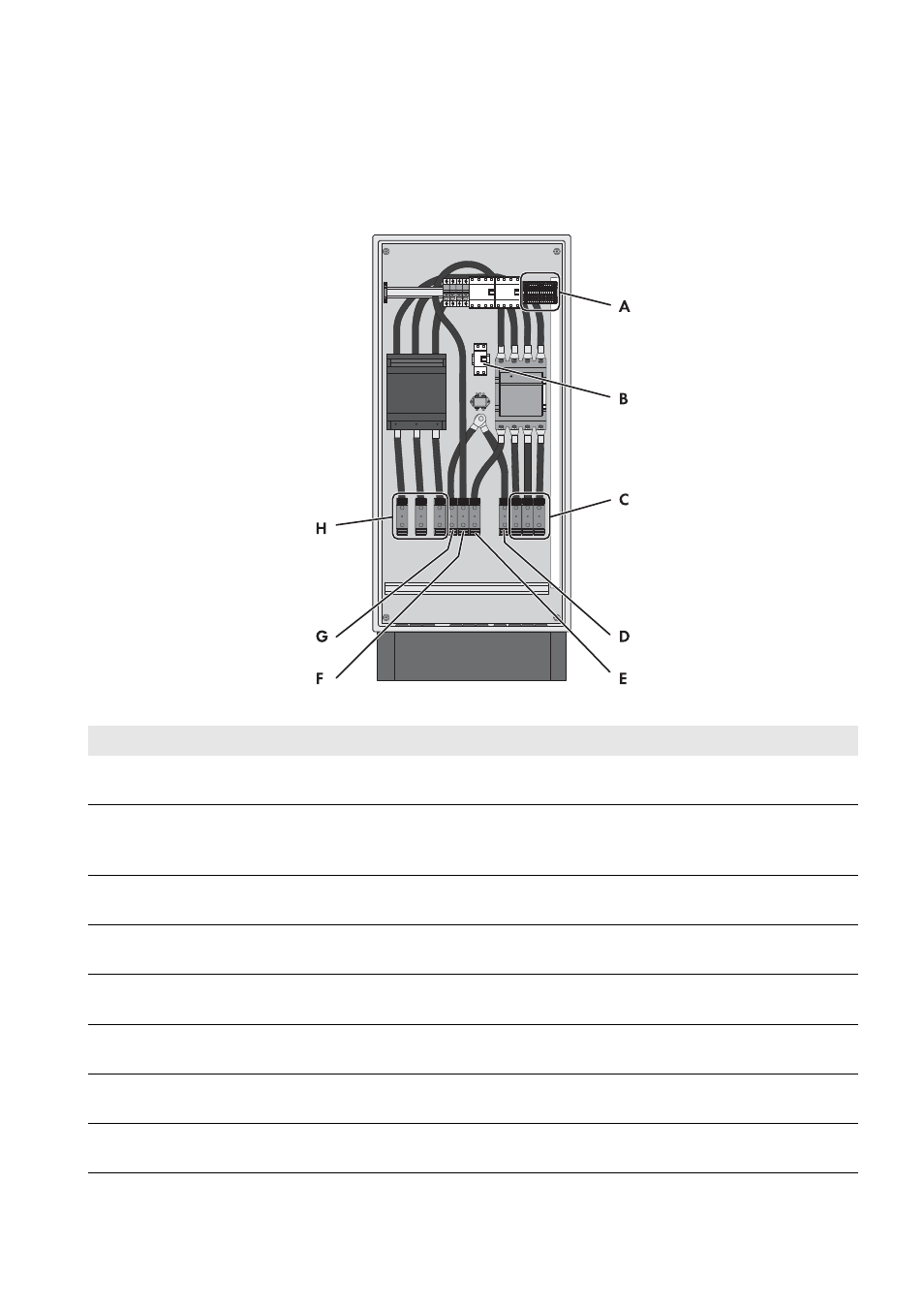

Abbildung 8: Übersicht des Anschlussbereichs
Position
Bezeichnung
Erklärung
A
Anschluss X310, X311 mit
Federkraftklemmen
Federkraftklemmen zum Anschließen der Steuerkabel
B
Überspannungsableiter
Die Signalleuchte am Überspannungsableiter muss
regelmäßig geprüft werden (siehe
C
Anschluss X301:8-10 mit Federkraftklemmen
L1, L2 und L3
Zum Anschließen der Außenleiter von der
Multicluster Box
D
Anschluss X301:7 mit Federkraftklemme PE
Zum Anschließen des Schutzleiters von der
Multicluster Box
E
Anschluss X301:6 mit Federkraftklemme N
Zum Anschließen des Neutralleiters von der
Multicluster Box
F
Anschluss X301:5 mit Federkraftklemme N
Zum Anschließen des Neutralleiters vom öffentlichen
Stromnetz
G
Anschluss X301:4 mit Federkraftklemme PE
Zum Anschließen des Schutzleiters vom öffentlichen
Stromnetz
H
Anschluss X301:1-3 mit Federkraftklemmen
L1, L2 und L3
Zum Anschließen der Außenleiter vom öffentlichen
Stromnetz
