SMA GRID CONNECT BOX 12 - Handbuch (Seite 7)

SMA Solar Technology AG 2 Sicherheit
Betriebsanleitung GRID-BOX-12-3-20-BE-de-10 7
2 Sicherheit
2.1 Bestimmungsgemäße Verwendung
Die Grid Connect Box ist eine automatische Umschalteinrichtung und ermöglicht den sicheren Betrieb des öffentlichen
Stromnetzes und eines Generators als Energiequellen eines SMA Multicluster-Systems.

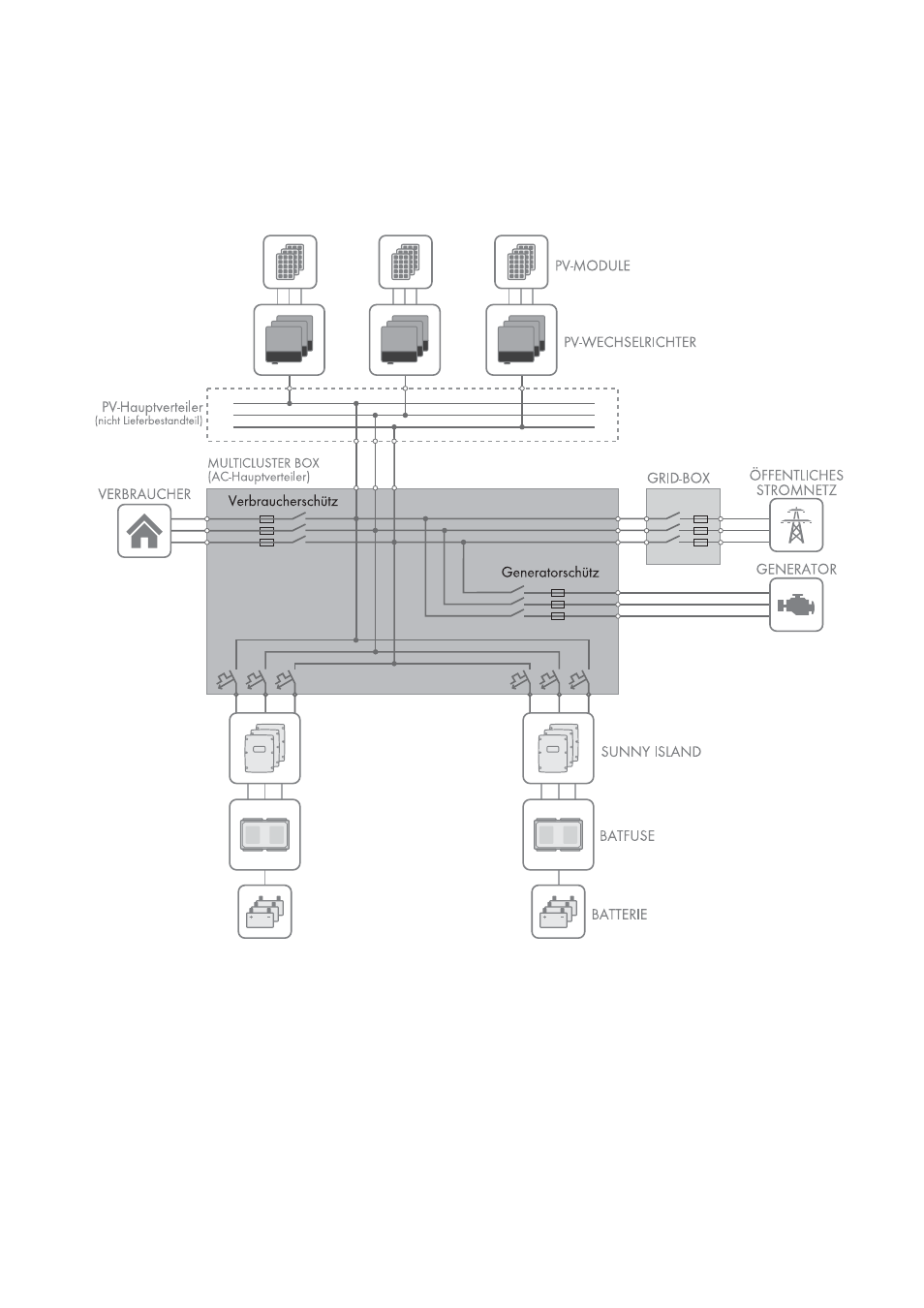

Abbildung 1: Verschaltungsprinzip des Multicluster-Systems mit der Grid Connect Box
Die technischen Anschlussbedingungen des Netzbetreibers und die vor Ort gültigen Normen und Richtlinien geben vor,
ob sich das Multicluster-System bei Netzausfall allpolig vom öffentlichen Stromnetz trennt oder nur die Außenleiter. Die
Grid Connect Box wird immer mit allpoliger Trennung ausgeliefert. Wenn die allpolige Trennung nicht zulässig ist, muss
an der Grid Connect Box die allpolige Trennung deaktiviert werden (siehe Kapitel 6.2, Seite 18).
Beim Einsatz der Grid Connect Box mit allpoliger Trennung muss das öffentliche Stromnetz ein TN-S-, TN-C-S- oder
TT-System sein. Beim Einsatz der Grid Connect Box ohne allpolige Trennung muss das öffentliche Stromnetz ein
TN-C-S-System sein (für Erdung im Multicluster-System siehe Betriebsanleitung der Multicluster Box).
Die maximalen AC-Anschlussleistungen der Grid Connect Box dürfen nicht überschritten werden. Bei der Installation
müssen Kabel mit Kupferleitern verwendet werden.
