6 Elektrischer Anschluss
SMA Solar Technology AG
18
GRID-BOX-12-3-20-BE-de-10
Betriebsanleitung
6.1.2 Kabeleinführungen am Boden

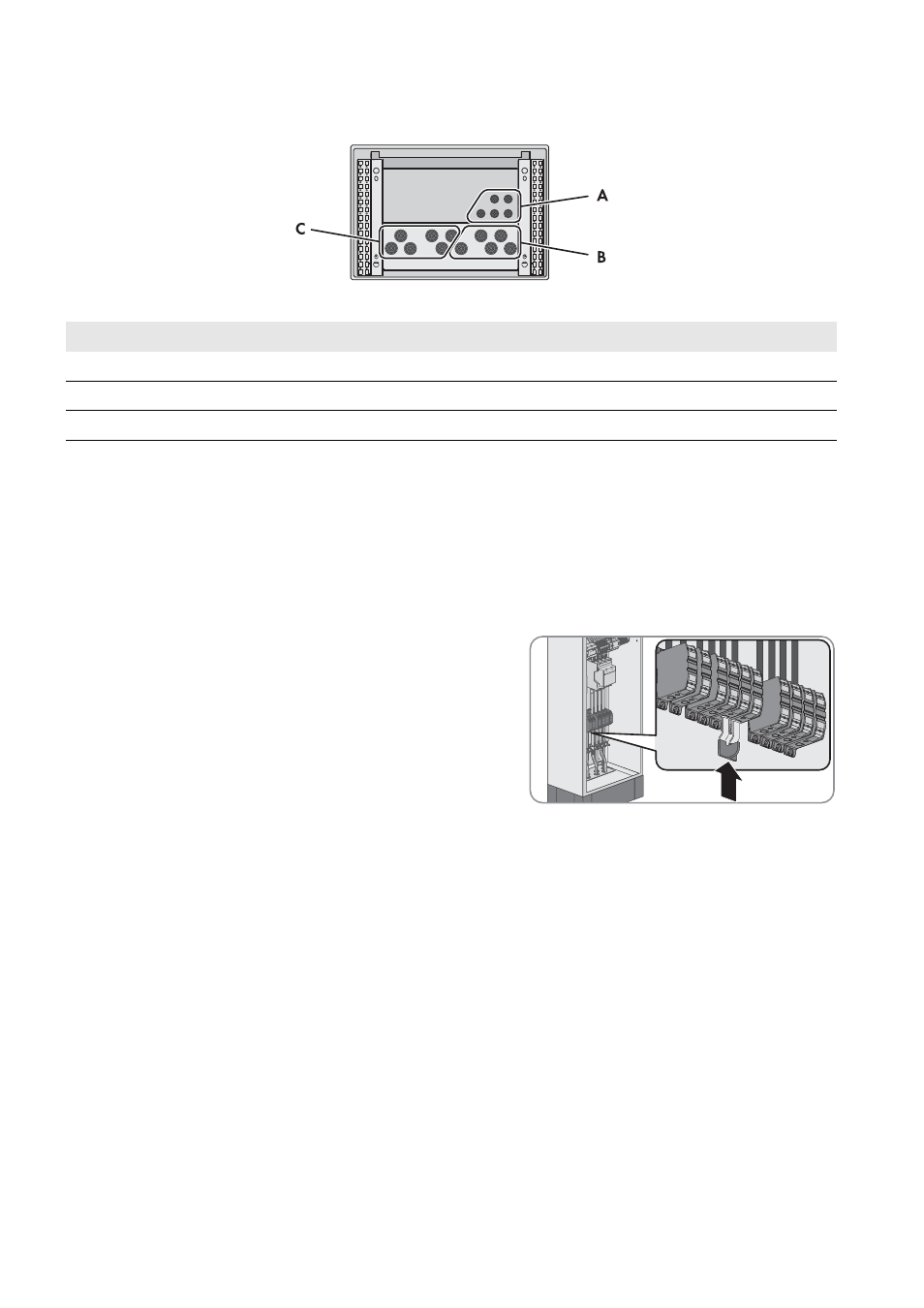

Abbildung 9: Position der Kabeleinführungen
6.2 Allpolige Trennung deaktivieren
Die technischen Anschlussbedingungen des Netzbetreibers und die vor Ort gültigen Normen und Richtlinien geben vor,
ob sich das Multicluster-System bei Netzausfall allpolig vom öffentlichen Stromnetz trennt oder ausschließlich die
Außenleiter. Die Grid Connect Box wird immer mit allpoliger Trennung ausgeliefert. Wenn die allpolige Trennung nicht
zulässig ist, müssen Sie an der Grid Connect Box die allpolige Trennung deaktivieren. Setzen Sie dazu die mitgelieferte
2-polige N-Brücke nach folgendem Vorgehen ein.
Vorgehen:
• Bei Einsatz der Grid Connect Box ohne allpolige Trennung die
Federkraftklemme N an X301:5 und die Federkraftklemme N an
X301:6 verbinden. Dazu die mitgelieferte N-Brücke von unten in
die Federkraftklemmen stecken.
6.3 Multicluster Box anschließen
Kabelanforderungen:
☐ Material der Leiter: Kupfer
☐ Leiterquerschnitt: 50 mm² bis 150 mm²
☐ Die Leistungskabel müssen erdschluss- und kurzschlusssicher verlegt sein.
☐ Die Außenleiter, der Neutralleiter und der Schutzleiter müssen denselben Leiterquerschnitt haben.
Vorgehen:
1. Die Leistungskabel der Multicluster Box in die Grid Connect Box einführen (siehe Kapitel 9.3, Seite 25).
2. Den Schutzleiter an der Federkraftklemme PE am Anschluss X301:7 anschließen (siehe Kapitel 9.4.1, Seite 26).
3. Den Neutralleiter an der Federkraftklemme N am Anschluss X301:6 anschließen.
4. Die Außenleiter an den Federkraftklemmen L1, L2 und L3 am Anschluss X301:8-10 anschließen.
5. Sicherstellen, dass am Anschlusspunkt der Multicluster Box ein rechtes Drehfeld anliegt.
6. Für die Zugentlastung in der Federkraftklemme die Leistungskabel an der dafür vorgesehenen Kabelabfangschiene
montieren. Dazu mitgelieferte Kabelschellen und Gegenwannen verwenden.
Position
Erklärung
A
Kabeleinführungen für die Steuerkabel
B
Kabeleinführungen für die Leistungskabel der Multicluster Box
C
Kabeleinführungen für die Leistungskabel des öffentlichen Stromnetzes
