3.4 Benutzeroberfläche des Power Plant Controllers
3.4.1 Aufbau der Benutzeroberfläche

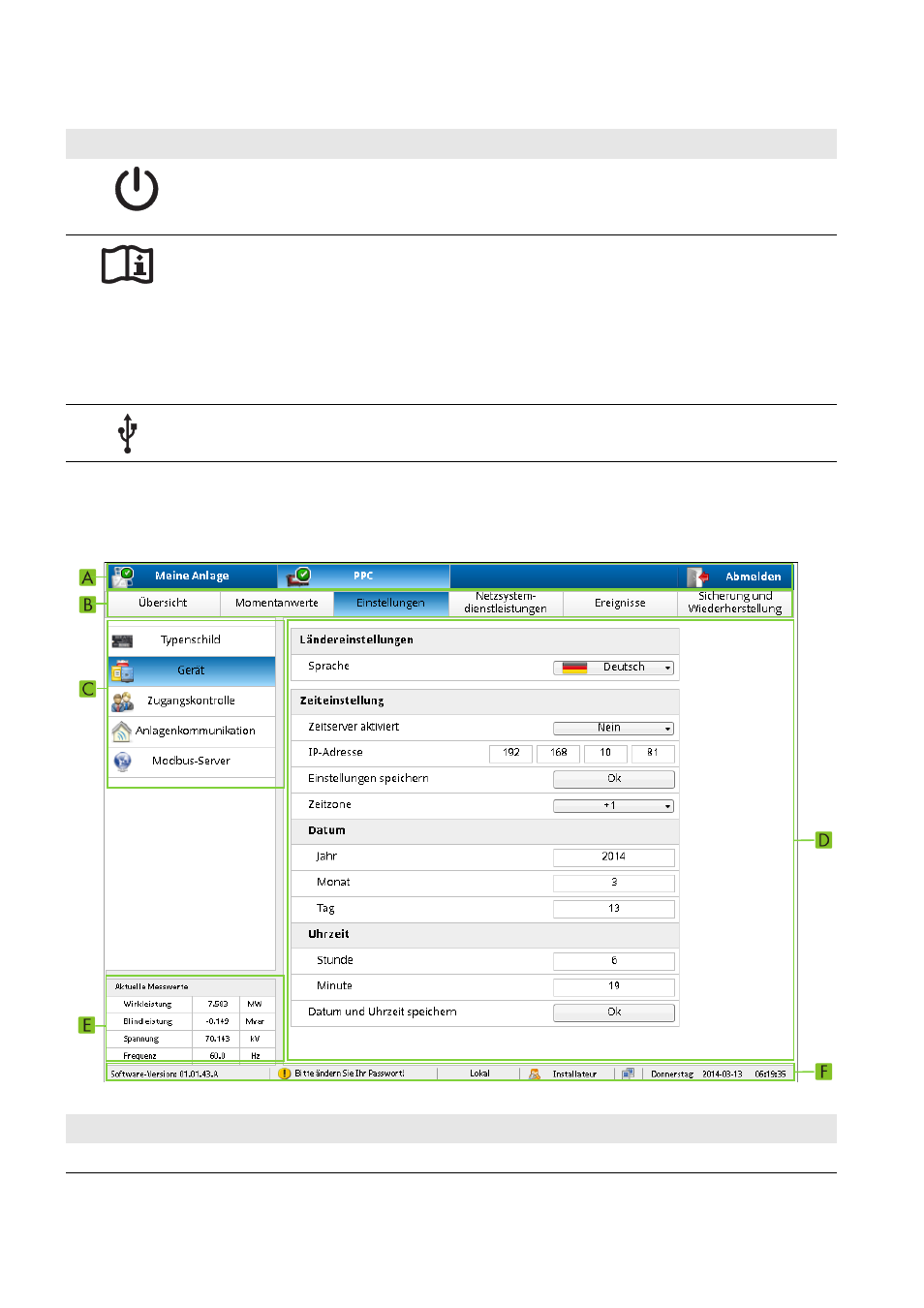

Abbildung 4: Aufbau der Benutzeroberfläche (Beispiel)
LED
Bezeichnung
Erklärung
Power-LED
• leuchtet rot: Der Power Plant Controller startet.
• leuchtet grün: Der Startvorgang ist abgeschlossen. Der
Power Plant Controller arbeitet im Regelbetrieb.
Status-LED
Die Status-LED ist nur relevant, wenn der Startvorgang
abgeschlossen ist und die Power-LED grün leuchtet.
• leuchtet rot: Der Power Plant Controller hat eine Störung.
• leuchtet gelb: Der Power Plant Controller hat eine
Warnung.
• leuchtet grün: Der Power Plant Controller arbeitet im
Regelbetrieb.
Datenträgerstatus-LED
Diese LED dient Servicezwecken.
Position
Erklärung
A
Navigationszeile erster Ebene
