11 Wiederkehrende Handlungen
11.1 Kabeleinführung
11.1.1 Kabel durch Kabeldurchführungsplatte einführen

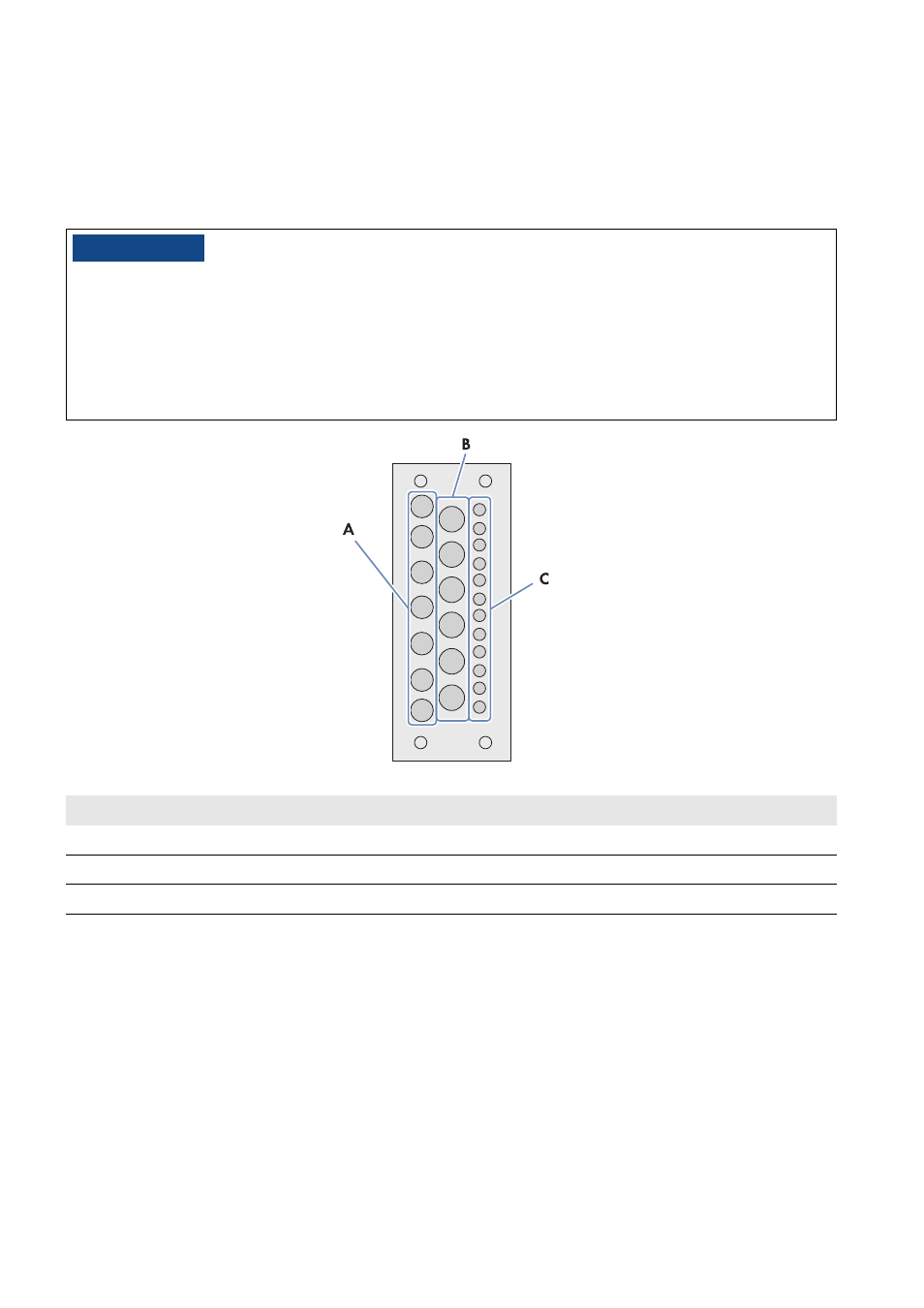

Abbildung 15: Übersicht der Membranen für die Einführung der Kabel
Vorgehen:
1. Löcher in entsprechende Membran durchstoßen.
2. Die Kabel durch die Löcher hindurch schieben.
3. Die Kabel ablängen.
4. Die Kabel an externer Kabelabfangschiene befestigen.
"$)56/(
Beschädigung des Power Plant Controllers durch eindringende Feuchtigkeit
Durch zu große Löcher oder unnötige Löcher in den Membranen der Kabeldurchführungsplatte kann Feuchtigkeit in
den Power Plant Controller eindringen.
• Membran entsprechend dem Kabeldurchmesser wählen.
• Möglichst vermeiden, zu große Löcher in die Membranen der Kabeldurchführungsplatte zu stoßen.
• Nur so viele Membranen in der Kabeldurchführungsplatte durchstoßen, wie Kabel eingeführt werden sollen.
Position Erklärung
A Membranen für den Kabeldurchmesser von 4,8 mm bis 9,7 mm
B Membranen für den Kabeldurchmesser von 4,8 mm bis 12,0 mm
C Membranen für den Kabeldurchmesser von 3,2 mm bis 6,5 mm
