SMA Solar Technology AG

Produktbeschreibung

Installationsanleitung

SWebBox20-IA-de-12

17

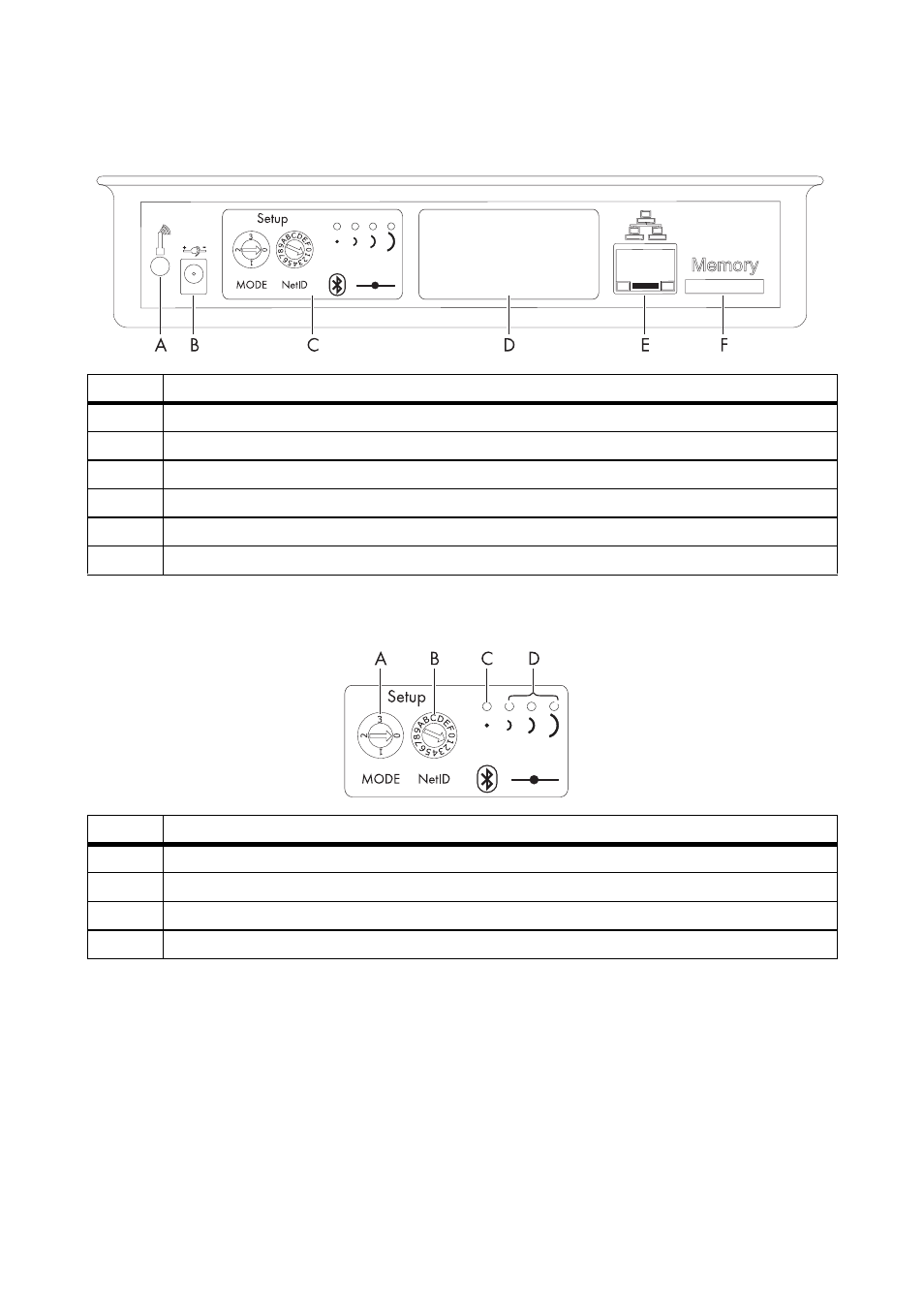

4.4 Übersicht Anschlussbereich

4.5 Übersicht Bluetooth Modul

Position Bezeichnung
A

Anschluss für das GSM-Antennenkabel (nicht belegt)

B

Anschluss für das Steckernetzteil

C

Bluetooth Modul

D

Modulschacht (nicht belegt)

E

Netzwerkanschluss für 10 / 100 MBit Ethernet

F

SD-Karten-Slot

Position Bezeichnung
A

Drehschalter „MODE“

B

Drehschalter „NetID“

C

Bluetooth LED (blau)

D

Verbindungsanzeige (nicht belegt)
