5 sma grid gate montieren, Sma grid gate montieren – SMA GRID GATE Benutzerhandbuch
Seite 12
5 SMA Grid Gate montieren
SMA Solar Technology AG
12
GridGate-10-IA-de-15
Installationsanleitung
5 SMA Grid Gate montieren
Anforderungen an den Montageort:
☐ Hutschiene zur Montage ist im Schalt- oder Zählerschrank montiert.
☐ Montageort eignet sich für Gewicht und Abmessungen des SMA Grid Gate
(siehe Kapitel 11 „Technische Daten“, Seite 26).
☐ Montageort ist jederzeit frei und sicher zugänglich, ohne dass zusätzliche Hilfsmittel (z. B.
Gerüste oder Hebebühnen) notwendig sind. Andernfalls sind eventuelle Service-Einsätze nur
eingeschränkt möglich.
☐ Klimatische Bedingungen sind eingehalten (siehe Kapitel 11 „Technische Daten“, Seite 26).

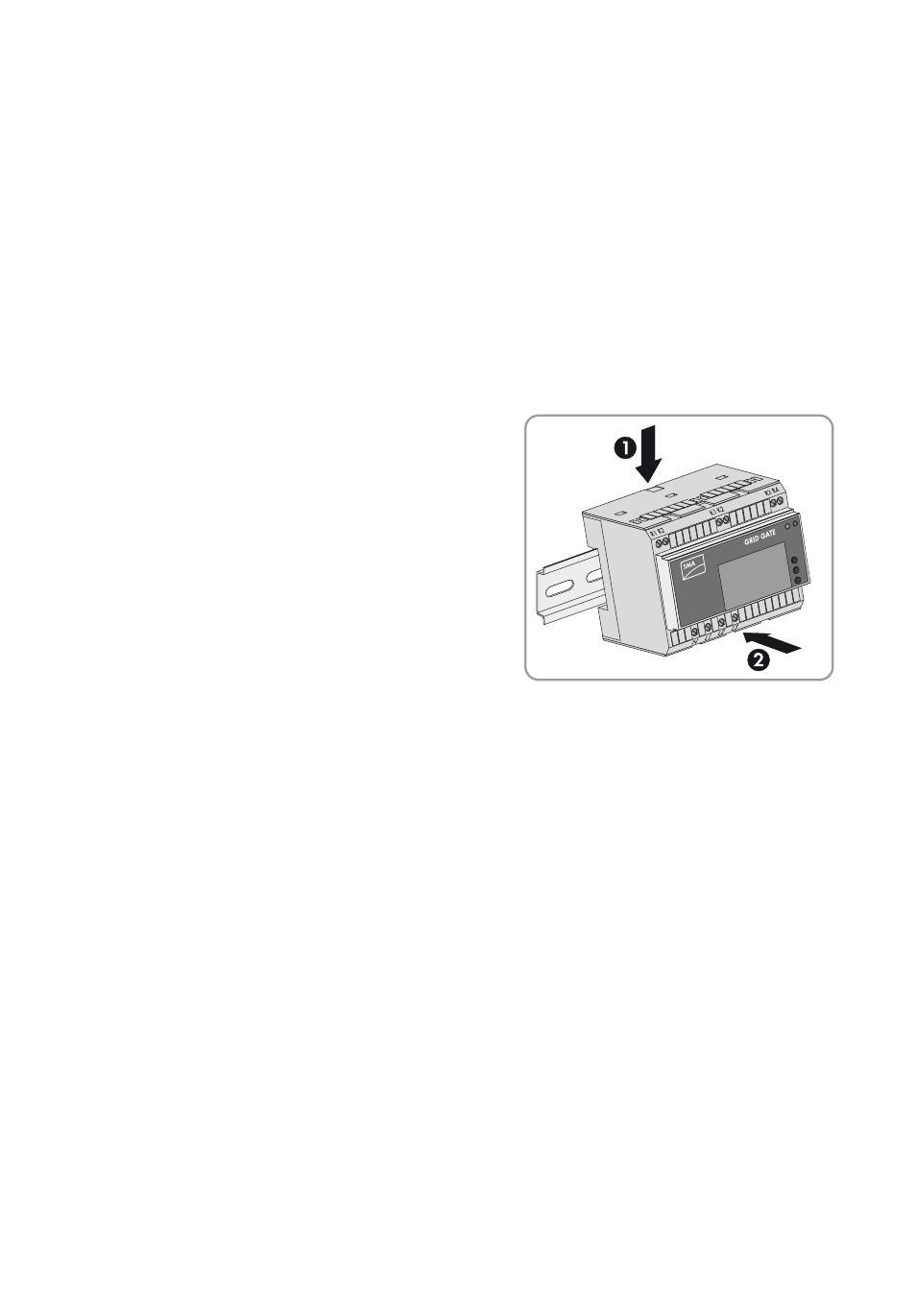

1. SMA Grid Gate mit der oberen Gehäusehalterung
auf Hutschiene aufsetzen und gegen die
Hutschiene drehen.
2. Gegen die untere Gehäusehalterung drücken, bis das SMA Grid Gate einrastet.
